Kapcsolási rajz jelölések értelmezése lépésről lépésre

Miért nélkülözhetetlenek a kapcsolási rajz jelölései?

Egy kapcsolási rajzra úgy is gondolhatunk, mint az elektronika tervrajzára, a rajzjelek pedig ennek a tervrajznak az ábécéje. Képzeljünk el egy bonyolult rendszert, amiben több száz, vagy akár több ezer alkatrész dolgozik együtt. Ezt szövegesen leírni nemcsak nehézkes, de szinte garantáltan pontatlan is lenne. A szimbólumok viszont egyértelmű, tömör és félreérthetetlen kommunikációt biztosítanak.

Ez a vizuális nyelv garantálja, hogy egy áramkör minden eleme – legyen szó egy ellenállásról, egy tranzisztorról vagy akár egy egyszerű vezetékről – pontosan azonosítható legyen. A jelölések ismerete nélkül esélyünk sem lenne megérteni egy áramkör működését, nem tudnánk megépíteni, és egy esetleges hiba okát is lehetetlen lenne megtalálni.

A szabványosítás kulcsfontosságú szerepe

A jelölések hatékonysága az egységességükben rejlik. Ha mindenki a saját szimbólumait használná, az teljes káoszhoz vezetne. Éppen ezért jöttek létre a nemzetközi és nemzeti szabványok, mint például az IEC (International Electrotechnical Commission) vagy itthon az MSZ (Magyar Szabvány), amelyek ezt az egységet hivatottak biztosítani.

Magyarországon már az 1960-as évektől léteztek MSZ szabványok, amelyek iránymutatást adtak a rajzjelekre, és nagyrészt igazodtak a nemzetközi trendekhez. Ennek a következetes munkának köszönhető, hogy ma már az iparban és az oktatásban használt kapcsolási rajz jelölések közel 90%-ban egységesek. Akit mélyebben érdekel a téma, az elektromos jelölések gyűjteményéről és a szabványokról itt olvashat.

Ez az egységesség teszi lehetővé, hogy a különböző gyártók alkatrészeit és terveit zökkenőmentesen össze lehessen fésülni, ezzel csökkentve a hibák és a költséges félreértések kockázatát. Az egységes jelrendszer tehát nemcsak kényelmi, hanem alapvető biztonsági és gazdaságossági kérdés is az elektronikában. Aki magabiztosan ismeri és használja ezeket a jeleket, az a hibaelhárítástól a karbantartásig minden munkafolyamatot felgyorsíthat.

Leggyakoribb rajzjelek gyors áttekintése

Mielőtt mélyebben belemennénk a részletekbe, érdemes egy pillantást vetni a leggyakrabban előforduló szimbólumokra. Az alábbi táblázat segít a gyors azonosításban, összefoglalva a legfontosabb alapjeleket, amikkel szinte minden kapcsolási rajzon találkozhatunk.

Ez persze csak a jéghegy csúcsa, de ezeknek a jeleknek a magabiztos ismerete már jó alapot ad a legtöbb egyszerűbb és közepesen összetett kapcsolási rajz megértéséhez. A következőkben részletesen is megvizsgáljuk az egyes kategóriákat.

Passzív és aktív alkatrészek szimbólumai

Most, hogy már tudjuk, miért is annyira fontosak a kapcsolási rajzokon használt jelölések, ideje egy kicsit mélyebbre ásni. Bármilyen bonyolultnak is tűnik egy áramkör, az alapvetően két fő alkatrésztípusból épül fel: passzív és aktív elemekből. A passzív alkatrészeknek nincs szükségük külső áramforrásra a működéshez, és nem is tudnak jelet erősíteni – ők „csupán” irányítják, befolyásolják az áram útját. Ezzel szemben az aktív társaik külső energiát használnak fel a jelek vezérlésére, kapcsolására vagy erősítésére.

Nézzük is meg részletesen, melyek a leggyakoribb passzív és aktív alkatrészek, hogyan néznek ki a rajzokon, és mire használjuk őket a gyakorlatban. Ez a tudás a kulcs ahhoz, hogy egy kapcsolási rajz ne csak egy kusza ábra legyen a szemünkben, hanem egy értelmezhető terv.

Passzív alkatrészek alapvető jelölései

A passzív elemek adják az áramkörök csontvázát. Ők felelnek az áram és a feszültség alapvető viszonyainak beállításáért. A három legfontosabb passzív alkatrész, amivel mindenhol találkozni fogsz, az ellenállás, a kondenzátor és a tekercs.

Ellenállások (R) Az ellenállás feladata, ahogy a neve is mutatja, hogy korlátozza az áram erősségét. Ez az Ohm-törvény alapján működő apró alkatrész szinte minden kapcsolásban ott van. Többféle változata létezik, amiket a jelölések is egyértelműen megkülönböztetnek.

• Fix ellenállás: A legelterjedtebb típus, az értéke nem változik. Az európai IEC szabvány szerint egy sima téglalap, míg az amerikai ANSI szabvány cikkcakkos vonallal jelöli.
• Változtatható ellenállás (Potenciométer): Az értékét kézzel lehet állítani, pont mint egy hangerőszabályzót. A jele egy téglalap, amin egy nyíl megy át ferdén.
• Fotóellenállás (LDR): Az ellenállása a rá eső fény mennyiségétől függ. A jele egy körbe zárt téglalap, két, a kör felé mutató nyíllal, ami a beeső fényt szimbolizálja.

Kondenzátorok (C) A kondenzátorok elektromos töltést képesek tárolni. Emiatt használják őket szűrőként, időzítőként vagy épp feszültségszintek stabilizálására. A jelölésük sokat elárul a felépítésükről.

• Nem polarizált kondenzátor: Két párhuzamos, egyforma vonal. Bármelyik irányból beköthető, nem kell a polaritással foglalkozni.
• Polarizált (elektrolit) kondenzátor: Itt már figyelni kell. A jele egy egyenes és egy görbe vonal, vagy egy pluszjel (+) mutatja a pozitív pólust. A bekötési irány kritikus!

Egy fordítva bekötött polarizált kondenzátor könnyen túlmelegszik, sőt, akár fel is robbanhat. A kapcsolási rajz jelölések pontos ismerete itt nemcsak a működés, hanem a biztonság záloga is.

Tekercsek (L) A tekercs (vagy induktivitás) mágneses mező formájában tárol energiát, amikor áram halad át rajta. Leginkább szűrőkben és transzformátorokban találkozhatunk vele. A szabványos jele pár egymást követő félkör, ami a feltekercselt drótot jelképezi.

Aktív alkatrészek és szimbólumaik

Az aktív alkatrészekkel lép szintet az elektronika. Ezek teszik lehetővé az igazán komplex feladatokat, mint például a jelerősítést vagy a digitális logikát.

Diódák (D) A dióda egy félvezető, ami az áramot lényegében csak egy irányba engedi át. Klasszikus „egyirányú utca” az áramkörben, ezért főleg egyenirányításra használják.

• Standard dióda: A jele egy háromszög (nyíl), ami egy vonalnak ütközik. A nyíl mindig az áram engedélyezett folyásának irányát mutatja (anódtól a katód felé).
• LED (Light Emitting Diode): Vagyis a fénykibocsátó dióda. Ugyanaz a jele, mint a sima diódának, de két kicsi, kifelé mutató nyíl is van mellette, ami a fénykibocsátásra utal.
• Zener dióda: Egy különleges dióda, ami záróirányban is képes vezetni, ha eléri a rá jellemző Zener-feszültséget. A jelében a katódot jelző vonal végei kis „kampókká” hajlanak.

Tranzisztorok (Q) A tranzisztor a modern elektronika lelke. Használhatjuk erősítőként vagy szupergyors kapcsolóként is. Két fő típust szokás megkülönböztetni:

• Bipoláris tranzisztor (BJT): Két alverziója van, az NPN és a PNP. A jelük nagyon hasonló: egy kör, benne egy alap (Bázis) és két kivezetés (Kollektor, Emitter). A különbséget az Emitteren lévő nyíl iránya adja: NPN-nél kifelé mutat, PNP-nél pedig befelé.
• Térvezérlésű tranzisztor (FET): Bár más elven működik, a feladata hasonló. A jelölései kicsit összetettebbek és típusonként (pl. JFET, MOSFET) eltérhetnek.

Vezetékek, csomópontok és áramforrások a kapcsolási rajzokon

Egy kapcsolási rajz nem csupán alkatrészek halmaza. A valódi lényegét az a hálózat adja, ami ezeket az elemeket összeköti és működésre bírja. Ahhoz, hogy magabiztosan olvassunk egy rajzot, tisztában kell lennünk azzal, hogyan jelölik az energia forrását és az azt szállító utakat.

Ezek a kapcsolási rajz jelölések a legelső dolgok, amiket meg kell tanulnunk. Lényegében ezek mutatják meg az áram útját a tápforrástól a fogyasztókon át egészen a közös pontig, a földelésig. Most nézzük is meg azokat a szimbólumokat, amik ezt a hálózatot felépítik.

Az áramkör lelke: az áramforrás jelölések

Minden áramkörnek kell valamilyen táplálás, legyen az egy ceruzaelem vagy a 230 V-os hálózat. A rajzjelek szerencsére egyértelműen megmutatják, mivel is van dolgunk.

• Egyenáramú (DC) forrás: A leggyakoribb jelölése egy elem szimbóluma, amit egy hosszabb és egy rövidebb párhuzamos vonal alkot. Itt aranyszabály, hogy a hosszabb vonal mindig a pozitív (+) pólus, a rövidebb pedig a negatív (-). Ha több cellából álló telepet (pl. akkumulátort) látunk, akkor ezek a jelölések ismétlődnek egymás után.
• Váltakozó áramú (AC) forrás: Ezt egy körben lévő szinuszhullámmal ábrázolják. Ez a jel utal a hálózati feszültségre, ahol a polaritás folyamatosan, periodikusan változik.
• Általános feszültségforrás: Időnként egy egyszerű körrel találkozunk, benne plusz és mínusz jellel. Ezt akkor használják, ha a forrás típusa (AC vagy DC) nem lényeges, csupán a feszültség jelenléte a fontos.

Vezetékek és csomópontok: az összeköttetések anatómiája

A rajzon a vezetékek egyszerű vonalak, amelyek összekötik az alkatrészeket. A legfontosabb kérdés velük kapcsolatban mindig az, hogy két, egymást metsző vonal fizikailag össze van-e kötve, vagy csak "elmennek" egymás felett a papíron.

A modern kapcsolási rajz jelölések erre egyértelmű választ adnak. Amennyiben két vezeték elektromosan össze van kötve, a találkozási pontjukat egy jól látható, kitöltött ponttal (csomóponttal) jelölik.

Ha viszont a két vonal csak keresztezi egymást anélkül, hogy érintkeznének, akkor a metszéspontban nincs semmilyen jelölés. Régebbi rajzokon előfordulhat egy kis hurok vagy "átugrás", amivel a kapcsolat hiányát jelezték, de ma már a pont nélküli kereszteződés a bevett gyakorlat.

A csomópontok helyes értelmezése kritikus. Egyetlen félreértett pont teljesen megváltoztathatja az áramkör működését, rövidzárlatot okozhat, vagy épp megakadályozhatja, hogy az áram eljusson a megfelelő helyre.

A földelés: a viszonyítási pont

A földelés szimbóluma talán az egyik legfontosabb az egész rajzon. Ez jelöli ki az áramkör közös referenciapontját, a 0 Voltot. Minden más feszültséget az áramkörben ehhez a ponthoz képest mérünk. Emellett persze biztonsági szerepe is van, hiszen elvezeti a nemkívánatos elektromos töltéseket.

Többféle földelés szimbólummal is találkozhatunk, attól függően, mi a konkrét funkciója:

1. Védőföldelés (PE - Protective Earth): Ezt a lefelé mutató, egyre rövidebb vízszintes vonalakból álló jelöli. Jellemzően a készülék fém házára van kötve, hogy megvédjen az áramütéstől egy esetleges belső zárlat esetén.
2. Vázföldelés (Chassis Ground): Egy stilizált gereblyére emlékeztető szimbólum. A készülék vázához, szerelőlapjához való csatlakozást jelöli, ami nem feltétlenül azonos a védőfölddel.
3. Jelföldelés vagy analóg föld (Signal Ground): Egy lefelé mutató, üres háromszög jelöli. Az érzékeny, alacsony zajszintű analóg áramkörök közös pontja, amit gyakran szándékosan elválasztanak a zajosabb digitális vagy tápáramköröktől.

Ha ezeket az alapvető hálózati elemeket – az áramforrásokat, a vezetékeket és a földeléseket – magabiztosan felismered, akkor már meg is tetted az első és legfontosabb lépést bármilyen kapcsolási rajz sikeres megfejtése felé.

Vezérlő és védelmi elemek jelölései

Egy áramkör persze nem csak passzív és aktív alkatrészek halmaza. Szükség van olyan elemekre is, amik az áram útját irányítják, vagy épp megvédik a rendszert, ha valami balul sül el. Ezek a vezérlő és védelmi komponensek teszik lehetővé az interakciót és a biztonságos működést – nélkülük a legtöbb berendezés használhatatlan vagy egyenesen veszélyes lenne.

A kapcsolási rajz jelölések itt különösen kritikusak. Elég csak egy kapcsoló vagy egy relé állapotát félreérteni, és máris borul az egész áramkör logikája. Ebben a részben a leggyakoribb vezérlőelemeket nézzük át, a kapcsolóktól és reléktől kezdve a védelmi funkciót betöltő biztosítékokig.

Kapcsolók és nyomógombok

A kapcsoló a legegyszerűbb vezérlőelem, amivel kézzel tudunk egy áramkört zárni vagy megszakítani. A jelölése legtöbbször egy vonalmegszakítást mutat egy mozgó érintkezővel. Fontos tudni, hogy a rajzokon mindig az alkatrész alaphelyzetét, vagyis a nyugalmi állapotát ábrázolják.

• Egyszerű kapcsoló (SPST - Single Pole, Single Throw): A legáltalánosabb típus, ami egyetlen áramkört nyit vagy zár. A jele egy vonal, benne egy nyitható szakasszal.
• Váltókapcsoló (SPDT - Single Pole, Double Throw): Egy bemenetet képes két lehetséges kimenet között átkapcsolni. A szimbóluma egy közös pontból induló mozgó érintkezőt mutat, ami két fix pont egyikére tud rácsatlakozni.
• Nyomógomb: Ez lényegében egy pillanatkapcsoló. Csak addig változtatja meg az állapotát, amíg lenyomva tartjuk. A szimbólumán egy T-alakú elem utal a mechanikus működtetésre.

Relék és mágneskapcsolók

A relé nem más, mint egy elektromágneses elven működő kapcsoló. A lényege, hogy egy apró vezérlőárammal egy jóval nagyobb teljesítményű áramkört tudunk biztonságosan kapcsolgatni, miközben a két oldal galvanikusan le van választva egymásról. A kapcsolási rajz jelölések világosan kettéválasztják a relé két fő részét: a tekercset és az érintkezőket.

A tekercset egy téglalap vagy egy stilizált tekercs szimbóluma jelöli. Ez az a rész, ami a vezérlőfeszültség hatására létrehozza a mágneses mezőt. Az érintkezők pedig pont úgy néznek ki, mint a hagyományos kapcsolók szimbólumai. A kettő közötti logikai kapcsolatot a rajzon sokszor egy szaggatott vonallal jelzik.

A vezérléstechnikában kulcsfontosságú, hogy meg tudjuk különböztetni a normálisan nyitott (NO - Normally Open) és a normálisan zárt (NC - Normally Closed) érintkezőket. Az NO érintkező alapból nyitott, és a relé meghúzásakor zár. Az NC érintkező pont fordítva működik: alaphelyzetben zárt, és akkor nyit, amikor a tekercs feszültséget kap.

Áramköri védelmi elemek

A védelmi elemeknek egyetlen feladatuk van: megakadályozni, hogy a túláram vagy a túlfeszültség kárt tegyen a berendezésben. Nélkülük az alkatrészek, sőt, maga a felhasználó is veszélyben lenne.

• Biztosíték: A legelterjedtebb túláramvédelmi eszköz. A jele egy téglalap, amin egy vonal fut végig, vagy egy kör két bekötéssel és egy áthúzott vonallal. A dolga egyszerű: ha túl nagy az áram, a benne lévő vékony szál kiolvad, és megszakítja az áramkört.
• Megszakító: Tekinthetünk rá úgy, mint egy "újrahasznosítható" biztosítékra. Túláram esetén lekapcsol, de nem kell cserélni, elég egy karral visszakapcsolni, és máris újra üzemképes. A jele egy kapcsoló szimbólum, amit egy félkörrel kombináltak.
• Motorok és csatlakozók: Habár nem klasszikus védelmi elemek, a motorokat (egy körben M betű) és a különféle csatlakozókat (dugók és aljzatok szimbólumai) is érdemes itt megemlíteni. Ezek teremtik meg a kapcsolatot a külvilággal, és gyakran igényelnek saját, dedikált védelmi áramköröket.

Szabványok útvesztője: IEC vs. ANSI

Ha már dolgoztál kapcsolási rajzokkal, szinte biztos, hogy belefutottál már abba a problémába, hogy a világ két felén máshogy jelölnek dolgokat. Ez nem hanyagság, egyszerűen két nagy, meghatározó szabványrendszer alakult ki az évek során. Hogy elkerüld a félreértéseket, érdemes ismerni mindkettőt.

Az egyik az IEC (International Electrotechnical Commission), amit Európában és a világ legtöbb országában használnak. A másik pedig az ANSI (American National Standards Institute), ami főleg Észak-Amerikában terjedt el. Bár a szimbólumok nagy része megegyezik, pont a leggyakoribb alkatrészeknél vannak zavaró különbségek.

Az IEC, mint nemzetközi alap

Az IEC 60617 szabvány egy hatalmas, nemzetközileg elfogadott gyűjtemény, ami Magyarországon is irányadó. Az IEC jelölések általában nagyon letisztultak, logikusak és geometrikusak, gyakran építenek téglalapokra és egyszerű vonalakra. Ez a fajta minimalizmus nagyban megkönnyíti a rajzok olvasását és elkészítését.

Vegyünk egy egyszerű példát: a fix ellenállást az IEC egy sima, üres téglalappal jelöli. Ennyi, semmi több. Könnyű megjegyezni, gyorsan lerajzolható, és talán pont ezért is tudott ennyire elterjedni világszerte.

Az ANSI amerikai logikája

Ezzel szemben az ANSI – és az általa felügyelt IEEE (Institute of Electrical and Electronics Engineers) szabvány – sokszor más úton jár. A jelöléseik gyakran megpróbálják vizuálisan utánozni az adott alkatrész kinézetét vagy működési elvét. Ez a megközelítés elsőre talán segít a kezdőknek, de a rajzok tőle kicsit zsúfoltabbnak, „rajzfilmesebbnek” tűnhetnek.

A legismertebb különbség itt is az ellenállás. Míg az IEC beéri egy téglalappal, az ANSI egy cikkcakkos vonalat használ. Ez a forma a régi huzalellenállások fizikai felépítésére utal. Valószínűleg ez a két szimbólum okozza a legtöbb fejtörést a két rendszer közötti váltáskor.

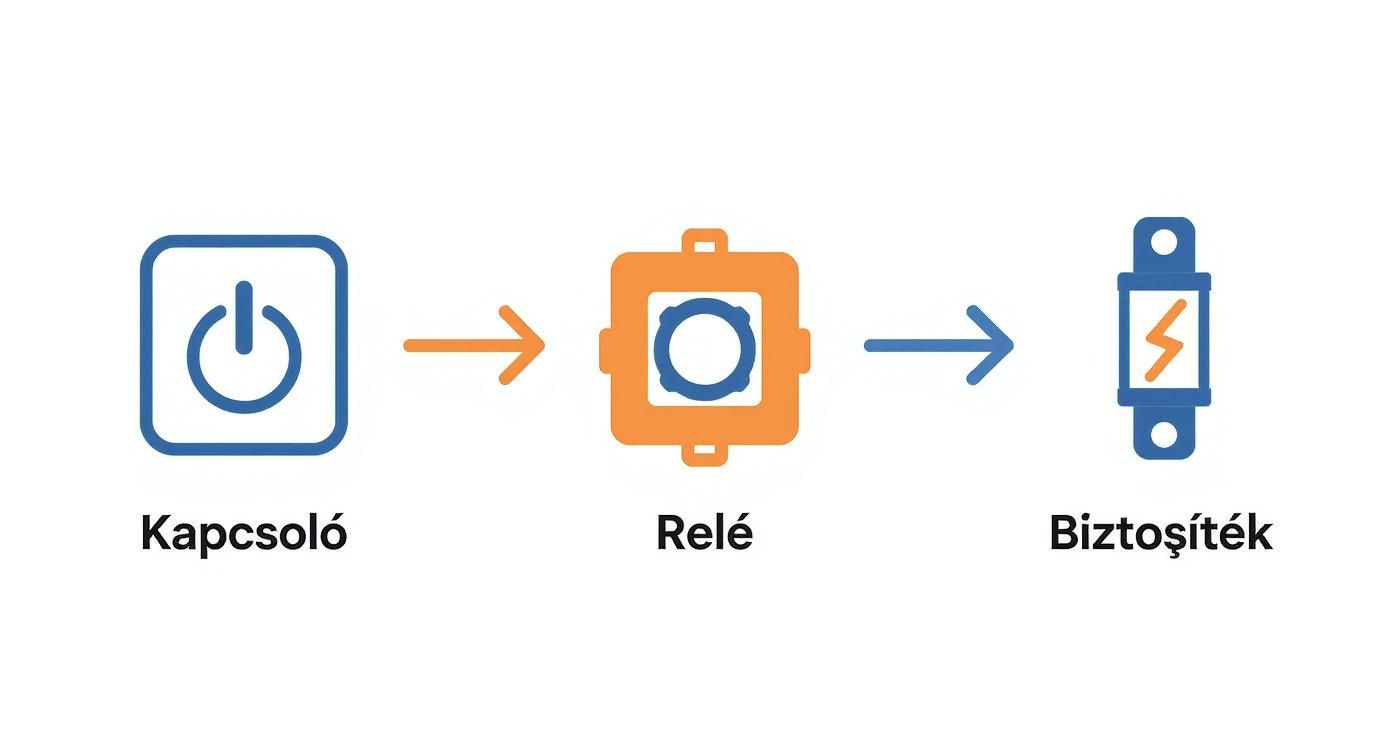

Az alábbi ábra néhány alapvető vezérlő- és védelmi elem – kapcsoló, relé, biztosíték – általános jelölését mutatja be.

Ezeknek az alapvető alkatrészeknek a magabiztos felismerése nélkül lehetetlen megérteni egy áramkör vezérlési logikáját vagy a beépített védelmi funkciókat.

IEC és ANSI jelölések összehasonlítása

Hogy a gyakorlatban is lásd a különbségeket, összeszedtük egy táblázatba a leggyakoribb alkatrészeket. Ez a táblázat néhány kulcsfontosságú alkatrész szimbólumát hasonlítja össze a két leggyakoribb szabványrendszer, az IEC és az ANSI szerint.

Ahogy a táblázatból is látszik, vannak átfedések, de a kulcsfontosságú passzív alkatrészeknél (ellenállás, kondenzátor, tekercs) komoly eltérések lehetnek.

A legfontosabb tanulság tehát az, hogy mielőtt nekiállsz egy kapcsolási rajz értelmezésének, az első dolgod mindig a jelölésrendszer azonosítása legyen. Ezt általában feltüntetik a dokumentáció elején vagy a rajz szélén egy jelmagyarázatban. Ha ezt a lépést kihagyod, könnyen összekeverhetsz egy ellenállást egy tekerccsel, aminek beláthatatlan következményei lehetnek.

Kapcsolási rajzok olvasása a gyakorlatban, lépésről lépésre

Az elmélet önmagában kevés – az igazi tudás akkor születik, amikor a gyakorlatban is boldogulunk vele. Miután megismertük a különféle kapcsolási rajz jelöléseket, ideje megnézni, hogyan állnak össze egy teljes, működő áramkörré. Most két nagyon egyszerű, de annál gyakoribb kapcsolást fogunk kielemezni, mintha csak a saját műhelyünkben tennénk.

Ez a fajta elemzés segít, hogy a jelölések ne csak absztrakt szimbólumok legyenek, hanem élő, funkcióval bíró alkatrészekké váljanak a fejünkben. Meglátod, nem ördöngösség követni az áram útját és megérteni egy-egy rendszer működési logikáját.

Első példa: egy egyszerű LED jelzőfény

Ez az egyik legalapabb áramkör, amivel szinte biztosan találkozik bárki, aki elektronikával foglalkozik. A feladata mindössze annyi, hogy egy LED-et működésre bírjon, amikor áramot kap. Bár pofonegyszerűnek tűnik, a legfontosabb alapelveket remekül szemlélteti.

Nézzük, mit látunk a rajzon:

1. Áramforrás (V1): Ezt az elem klasszikus szimbóluma jelöli (egy hosszú és egy rövid párhuzamos vonal). Ez egy egyenáramú (DC) forrás. A hosszú vonal a pozitív (+), a rövid pedig a negatív (-) pólus.
2. Ellenállás (R1): A LED-del sorba van kötve, a szimbóluma egy egyszerű téglalap. Nélkülözhetetlen szerepe van: korlátozza a LED-en átfolyó áramot, különben az alkatrész a másodperc törtrésze alatt tönkremenne.
3. LED (D1): A fénykibocsátó dióda. A szimbóluma olyan, mint egy sima dióda (háromszög és egy vonal), de két kis nyíl is mutat kifelé belőle, jelezve a fénykibocsátást. A háromszög talpa az anód (pozitív), a csúcsa pedig a katód (negatív).
4. Vezetékek és földelés: A vonalak a fizikai összeköttetéseket mutatják. Az áramkör a földelés jelénél záródik, ami az áramkör 0V referenciapontja.

Hogyan működik? Amikor feszültséget kapcsolunk az áramkörre, az áram a pozitív pólustól elindul, átküzdi magát az R1 ellenálláson, majd a D1 LED-en keresztül a föld felé távozik. Ha a LED polaritása helyes (az anódja néz a pozitív pólus felé), akkor szépen világítani fog.

Ez az apró kapcsolás tökéletes példa az Ohm-törvény gyakorlati alkalmazására. Az R1 ellenállás értékét nem hasraütésszerűen választjuk ki, hanem pontosan ki kell számolni a tápfeszültség, a LED nyitófeszültsége és a kívánt áramerősség alapján. Csak így lesz a működés stabil és biztonságos.

Második példa: egy alap tranzisztoros erősítő

Most pedig ugorjunk egy szintet egy egyszerű, közös emitteres NPN tranzisztoros erősítővel. Ez már egy fokkal összetettebb, a feladata, hogy egy gyenge bemeneti jelet (mondjuk egy mikrofon jelét) felerősítsen.

Milyen alkatrészeket látunk?

• Tápfeszültség (VCC): Az áramkör tetején jelölt pozitív feszültség.
• Tranzisztor (Q1): Egy NPN bipoláris tranzisztor. Az emitterén lévő nyíl kifelé mutat, ez árulja el a típusát. Lényegében ez az áramkör lelke, ő végzi a tényleges erősítést.
• Munkaponti ellenállások (R1, R2): Ezek egy feszültségosztót képeznek. Az a dolguk, hogy beállítsák a tranzisztor bázisának nyugalmi feszültségét, vagyis a „munkapontját”.
• Kollektor ellenállás (RC): Ez az alkatrész kulcsfontosságú az erősítés mértékének beállításában.
• Emitter ellenállás (RE): Segít stabilan tartani a beállított munkapontot.
• Csatoló kondenzátorok (C1, C2): A C1 a bemeneti jelet „csatolja” a tranzisztor bázisára, a C2 pedig a felerősített jelet a kimenetre. Nagyon fontos, hogy csak a váltakozó áramú jelet engedik át, miközben az egyenáramú munkaponti feszültségeket leválasztják az áramkör többi részéről.

Az áramkör működése dióhéjban: A gyenge bemeneti AC jel a C1 kondin keresztül megérkezik a tranzisztor bázisára. Ez a kis feszültségváltozás egy apró bázisáram-változást okoz, ami egy sokkal nagyobb kollektoráram-változást vezérel. Ez a felerősített áramváltozás az RC ellenálláson már jelentős feszültségesést hoz létre. Az eredmény a kimeneten (a C2 után) egy felerősített, de az eredetihez képest fázisban fordított jel lesz.

Ez a két példa remekül mutatja, hogy ha ismerjük a kapcsolási rajz jelöléseket és követjük a logika fonalát, egy bonyolultabbnak tűnő áramkör is könnyen emészthető részekre bontható.

Abszolút, lássuk, hogyan lehet ezt a részt sokkal életszerűbbé és szakértőibbé tenni!

Gyakori kérdések, amikbe te is belefuthatsz

Még a legtapasztaltabb rókák is vakarják néha a fejüket egy-egy ismeretlen szimbólum láttán, vagy bizonytalanok egy szabvány értelmezésében. A kapcsolási rajz jelölések világa már csak ilyen, mindig tartogat meglepetéseket. Itt összeszedtük azokat a kérdéseket, amik a leggyakrabban felmerülnek, és igyekszünk rájuk röviden, de velősen válaszolni.

Gondolj erre a részre úgy, mint egy gyors segítségre, ami kihúz a pácból, ha épp elakadtál egy tervrajz bogarászása közben. A cél, hogy eloszlassuk a tipikus kétségeket, és magabiztosan tudj haladni a munkáddal.

Honnan tudom, hogy IEC vagy ANSI jelöléssel van dolgom?

A legárulkodóbb jeleket általában a passzív alkatrészeknél, például az ellenállásoknál kell keresni. Ha a rajzon egy egyszerű téglalap jelöli az ellenállást, szinte biztos, hogy IEC (európai) szabványú rajzot tartasz a kezedben. Ha viszont egy cikkcakkos vonalat látsz, az egyértelműen az ANSI (amerikai) rendszer sajátja.

Persze a legtisztább módszer mindig az, ha megnézed a dokumentációt. Egy profin összerakott tervrajzon kötelező elem a jelmagyarázat (angolul legend), ami feketén-fehéren leírja, melyik szimbólumrendszert használja a tervező.

Mit jelent, ha egy alkatrészt szaggatott vonal vesz körül?

A szaggatott vonalas keret szinte mindig egy moduláris egységet, egyfajta funkcionális blokkot jelöl. Azt mutatja, hogy a vonalon belül lévő alkatrészek szorosan összetartoznak, és együtt alkotnak egy nagyobb egységet – mondjuk egy komplett tápegység modult, egy erősítő fokozatot vagy egy integrált áramkört (IC-t).

A szaggatott vonal tehát nem egy fizikai alkatrészt ábrázol, hanem egy logikai csoportosítást. Óriási segítség, mert a bonyolultabb rendszereket kisebb, könnyebben emészthető funkcionális részekre bontja.

Hibakeresésnél ez különösen aranyat ér, hiszen segít behatárolni, hogy a rendszer melyik logikai részében kell kutakodni a probléma után.

Mi a különbség a különböző földelés jelek között?

Jó kérdés! Bár mindegyik földelés egy 0V referenciapontot jelöl, a funkciójuk gyökeresen eltérhet, amit a kapcsolási rajz jelölések precízen tükröznek is. Ezeket megkülönböztetni kulcsfontosságú, nemcsak a biztonság, de az áramkör megfelelő működése miatt is.

• Védőföld (PE): Ez az a jel, ami egyre rövidebb vízszintes vonalakból áll. A készülék fém házára van kötve, és az elsődleges feladata az áramütés elleni védelem. Ez a legfontosabb!
• Vázföld (Chassis Ground): Egy gereblyére hasonlító szimbólum. Szintén a készülékházhoz csatlakozik, de itt a hangsúly inkább az árnyékoláson, a zavarvédettség növelésén van.
• Jelföld (Analog Ground): Egy lefelé mutató, üres háromszög. Az érzékeny analóg áramkörök közös referenciapontját jelöli. Ezt gyakran szándékosan elválasztják a zajosabb digitális vagy tápáramkörök földelésétől, hogy elkerüljék a zavarok áthallását.
