Fi relé teszt a gyakorlatban: útmutató a biztonságos otthonért

Miért alapvető fontosságú a Fi relé rendszeres tesztelése?

Az otthoni biztosítéktáblában a Fi relé, vagy hivatalos nevén áram-védőkapcsoló (RCD), egy csendes őrangyal. Fontos tisztázni, hogy az elsődleges feladata nem a vezetékek vagy a drága háztartási gépek védelme – erre valók a kismegszakítók. A Fi relé egyetlen, kiemelt célja az emberi élet védelme az áramütéssel szemben. Ezt a különbséget nem lehet elégszer hangsúlyozni.

A másodperc törtrésze, ami életet menthet

Gondoljunk csak egy hétköznapi, de annál veszélyesebb helyzetre: a mosógép belső szigetelése az évek során megsérül, és a fém burkolata feszültség alá kerül. Ha valaki óvatlanul megérinti, az áram a testén keresztül próbál a legrövidebb úton a föld felé távozni. Ez súlyos, akár végzetes áramütést is okozhat.

A Fi relé pont az ilyen apró, szivárgó áramokat figyeli éberen. A beépített mechanizmusa folyamatosan méri a bejövő és kimenő áramok egyensúlyát. Amint a legkisebb eltérést is érzékeli – ami egy háztartásban jellemzően 30 milliamper (mA) –, kevesebb mint 40 milliszekundum alatt lekapcsolja az áramkört. Ez a reakcióidő gyorsabb egy szempillantásnál, és pont elég gyors ahhoz, hogy megakadályozza a szívleállást okozó, életveszélyes áramütést.

A statisztikák sajnos ridegen igazolják a rendszeres ellenőrzés fontosságát. Magyarországon évente 60-80 ember hal meg áramütés következtében, és ezeknek a tragédiáknak a 60%-a otthoni környezetben történik. Ha szeretne többet megtudni a Fi relé otthoni szerepéről, a lakasvill.hu oldalon részletes információkat talál.

A Fi relé tesztelése nem csupán egy javaslat, hanem felelősségteljes, proaktív lépés a családunk biztonságáért. A tesztgomb megnyomása a legegyszerűbb és leggyorsabb módja annak, hogy megbizonyosodjunk, a védelmünk valóban élesítve van.

Jogi előírások és a megelőzés kultúrája

Nem véletlen, hogy a hazai szabványok és műszaki előírások kötelezővé teszik a Fi relé beépítését minden új elektromos hálózatba, és erősen javasolják a félévenkénti ellenőrzést a tesztgombbal. Ez a rövid művelet nem csak a működést igazolja, hanem megmozgatja a belső mechanikát, megelőzve, hogy az alkatrészek a hosszú, eseménytelen időszak alatt „letapadjanak”.

A rendszeres Fi relé teszt elhagyása olyan, mintha évekig úgy vezetnénk az autót, hogy egyszer sem próbáljuk ki a féket. Lehet, hogy sosem lesz rá igazán szükség vészhelyzetben, de ha mégis, akkor életbevágó, hogy hibátlanul tegye a dolgát.

A fi relé tesztelésének két útja: gombnyomás vagy műszeres mérés?

Ha az áram-védőkapcsoló (közismertebb nevén a Fi relé) állapotát szeretnénk felmérni, két alapvető módszer közül választhatunk. Az egyik egy villámgyors, bárki által elvégezhető próba, míg a másik precíz műszereket és komoly szakértelmet igényel. Mindkettőnek megvan a maga helye és ideje, és együtt garantálják az otthoni elektromos hálózat biztonságát.

A tesztgomb: a gyors „életjel” ellenőrzése

A legegyszerűbb, és mondhatni kötelező házi feladat a tesztgombos ellenőrzés. Minden Fi relén ott virít egy apró gomb, jellemzően „T” vagy „Test” felirattal. Ezt megnyomva lényegében egy mesterséges hibaáramot hozunk létre a relé belsejében, amivel azt teszteljük, hogy a leoldó szerkezet fizikailag képes-e elvégezni a dolgát. Ez a funkció a gyors, rendszeres önellenőrzés eszköze.

A gyártók nem véletlenül javasolják, hogy ezt a gombot legalább félévente nyomjuk meg. Ez a pár másodperces mozdulat segít megelőzni, hogy a mechanikus alkatrészek a hosszú évek alatt „letapadjanak”, és azonnali visszajelzést ad, hogy a kapcsoló legalább alapvető szinten reagál. Azt viszont fontos tudni, hogy ez a próba csak a mechanika működéséről árulkodik, a védelem minőségéről semmit nem mond.

A műszeres mérés: a precíz biztonsági audit

A professzionális Fi relé tesztelés egy teljesen más kategória. Itt már nem egy gombnyomásról beszélünk, hanem egy speciális, erre a célra kifejlesztett érintésvédelmi műszerrel, vagyis egy RCD teszterrel végzett mérésről. Ezt a feladatot kizárólag szakképzett villanyszerelő végezheti el.

A mérés nem csak a „működik vagy nem működik” kérdésre ad választ, hanem a legfontosabb üzemi paramétereket is feltárja.

A műszeres vizsgálat az egyetlen módja annak, hogy 100%-os bizonyossággal megállapítsuk: a Fi relé a megfelelő hibaáram-értéknél és az előírt, életmentő sebességgel old-e le. Ez a valódi biztonság záloga.

A szakember a mérés során olyan kritikus adatokat rögzít, mint a pontos kioldási áram (mA-ben) és a leoldási idő (milliszekundumban). Ez a két érték dönti el, hogy a relé a gyakorlatban valóban képes-e megelőzni egy súlyos áramütést, vagy csak egy dísz a kapcsolószekrényben.

A fi relé tesztelési módszerek összehasonlítása

Hogy tisztábban lássuk a két módszer közötti különbségeket, érdemes őket egymás mellé tenni. Az alábbi táblázat pontosan ebben segít, kiemelve a legfontosabb szempontokat.

Látható tehát, hogy a két módszer nem helyettesíti, hanem tökéletesen kiegészíti egymást. Az otthon, rendszeresen elvégzett tesztgombos próba egy alapvető karbantartás, míg az időszakos, szakember által végzett műszeres mérés jelenti a valódi, teljes körű biztonsági garanciát.

A tesztgombos ellenőrzés – a gyors és biztonságos próba

A tesztgomb használata a legegyszerűbb módja annak, hogy egyáltalán működik-e az áram-védőkapcsolónk. Ez egy alapvető, bárki által elvégezhető próba, de mivel a FI relé teszt egy pillanatnyi, teljes áramszünettel jár, nem árt pár dologra odafigyelni, hogy elkerüljük a felesleges bosszúságot.

Mielőtt a biztosítéktáblához lépnénk, a legfontosabb a kommunikáció. Szóljunk mindenkinek, aki a lakásban van, hogy pár másodpercre elmegy az áram. Különösen kellemetlen tud lenni, ha valaki épp egy fontos online meeting közepén van, vagy egy olyan számítógépes munkát végez, amit nem mentett el. Egy rövid figyelmeztetéssel mindez megelőzhető.

Mire figyeljünk a teszt előtt?

Ahhoz, hogy a teszt tényleg zökkenőmentes legyen, érdemes rászánni egy percet az előkészületekre.

• Mentsünk mindent! A legfontosabb, hogy minden megnyitott dokumentumot, folyamatban lévő munkát mentsünk el a számítógépeken.
• Érzékeny gépek kikapcsolása: Bár a legtöbb modern eszköz jól viseli a hirtelen áramkimaradást, egy asztali PC-nek vagy játékkonzolnak sokkal jobb, ha szabályosan leállítjuk.
• Fényforrás kéznél: Ha a biztosítéktábla egy sötét helyen van, például egy kamrában vagy előszobaszekrényben, készítsünk oda egy zseblámpát, vagy egyszerűen használjuk a telefonunkat.

Ha ezzel megvagyunk, jöhet is a tényleges próba.

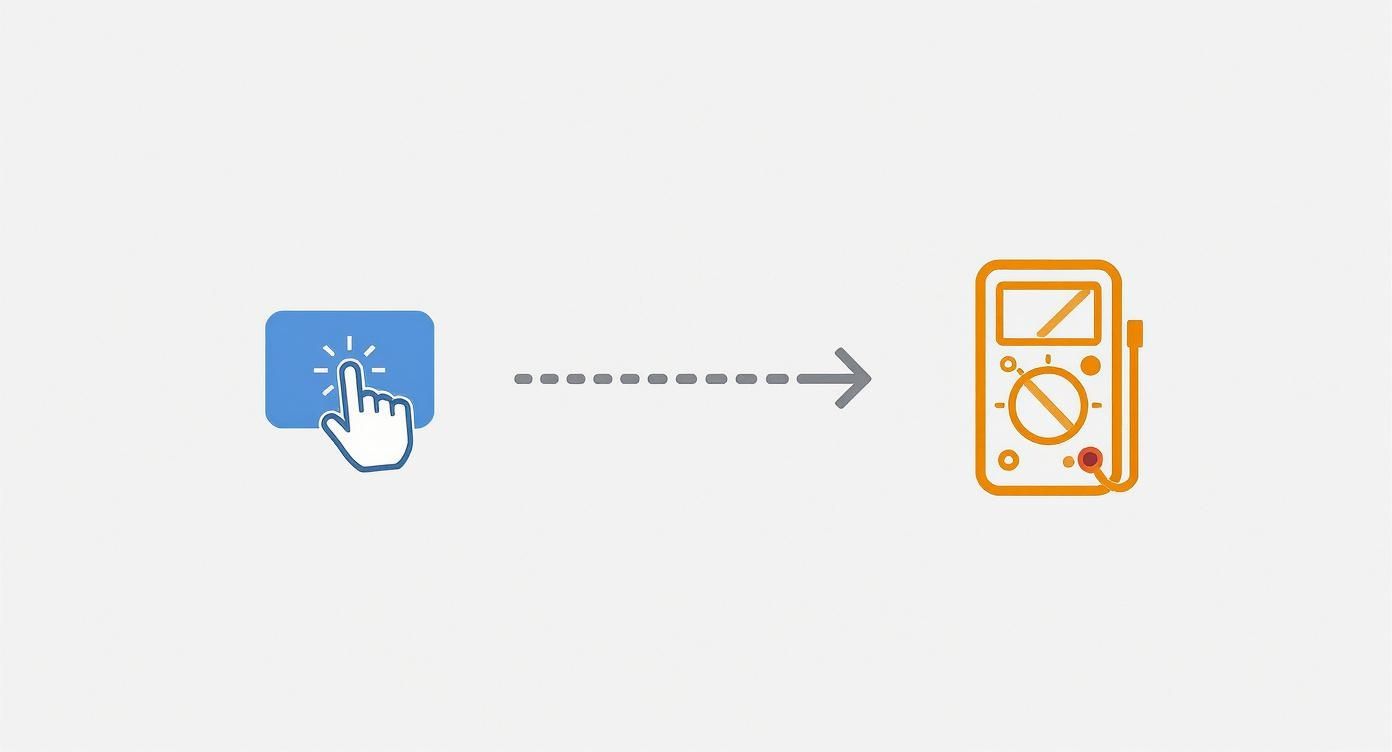

Az alábbi ábra jól szemlélteti, hogy a FI relé ellenőrzésének két fő módja van: az egyszerű, gombnyomásos teszt és a precíz, műszeres mérés.

Ahogy látható, a tesztgombos ellenőrzést bárki elvégezheti, míg a műszeres vizsgálat már egyértelműen szakembert kíván, aki pontos adatokat is kap a relé működéséről.

A tesztgomb lenyomása

Keressük meg a biztosítéktáblában a FI relét! Általában könnyű felismerni, mert szélesebb, mint a hagyományos kismegszakítók, és van rajta egy apró, „T” vagy „Test” feliratú gomb.

Ezt a gombot nyomjuk meg határozottan.

Egy hibátlanul működő FI relé a gombnyomásra egy hangos, jellegzetes kattanással azonnal leold. A relé karja lebillen, és a lakásban vagy a rákötött áramkörökön megszűnik az áramellátás. Ha ezt tapasztaljuk, a teszt sikeres volt.

A sikeres teszt után nincs más dolgunk, mint a relé karját visszakapcsolni a felső, „ON” állásba. Az áramellátás ezzel helyreáll.

És mi van akkor, ha hiába nyomkodjuk a gombot, nem történik semmi? Ha a relé nem old le, az komoly problémát jelez. Ez azt jelenti, hogy a védelmi mechanizmus valószínűleg meghibásodott, ami egy valós vészhelyzetben akár életveszélyes is lehet. Ilyenkor ne kísérletezzünk tovább, hanem azonnal hívjunk egy megbízható villanyszerelőt a hiba kivizsgálására és a relé cseréjére.

Mit árul el a profi műszeres vizsgálat, amit a tesztgomb nem?

A tesztgomb nyomogatása fontos és hasznos, de ne áltassuk magunkat: ez csak egy alapszintű ellenőrzés. Olyan, mintha ránéznénk az autóban a fékpedálra, hogy a helyén van-e. Attól viszont, hogy a pedál megvan, még fogalmunk sincs, milyen erővel és mennyi idő alatt állítja meg a kocsit vészhelyzetben. A professzionális, műszeres FI-relé teszt pontosan ezt a „fékhatást” méri le, precíz, számszerűsíthető adatokkal.

Amikor egy felkészült villanyszerelő előveszi az RCD teszterét, nem csak annyit néz, hogy „működik-e”. Lényegében a védelem minőségét auditálja. A mérés két kritikus paraméterre fókuszál, amelyek együtt adják ki, hogy a kis doboz a szekrényben valóban életet ment-e, amikor kell.

A leoldási idő – a milliszekundumok, amik életet mentenek

Az első és talán legfontosabb adat a leoldási idő. Ez mutatja meg, hogy a relé a hibaáram érzékelésétől számítva mennyi idő alatt szakítja meg az áramkört. Mivel az emberi szív számára egy áramütésnél már a másodperc törtrésze is végzetes lehet, a szabványok kőkemény határértékeket írnak elő.

• Az elvárás: Egy átlagos háztartási, 30 mA-es áram-védőkapcsolónak a névleges hibaáramra kevesebb mint 40 milliszekundum (ms) alatt le kell oldania.
• Miért ennyire kritikus? Ez a villámgyors reakció biztosítja, hogy az áramütés ne okozzon szívkamraremegést vagy más, maradandó károsodást.

A műszeres vizsgálat során a szakember mesterségesen, de kontrolláltan hoz létre egy hibaáramot, és tizedmásodperc pontossággal méri, milyen gyorsan reagál a relé. Egy „ellustult”, öregedő kapcsoló, ami mondjuk csak 200 ms után szakít meg, a gyakorlatban már semmit sem ér – a gombnyomásra talán még leold, de a valóságban már késő.

A pontos kioldási áram – se túl sok, se túl kevés

A másik kulcsfontosságú adat a tényleges kioldási áram. Egy tipikus, 30 mA-es relétől naivan azt várnánk, hogy pont 30 mA-nél kapcsol le. A valóság ennél árnyaltabb, és a mérés éppen ezeket a finomságokat tárja fel. A szabvány szerint a leoldásnak a névleges áram 50%-a és 100%-a között kell megtörténnie. Ez egy 30 mA-es relénél tehát 15 mA és 30 mA közötti értéket jelent.

Képzeljünk el egy valós helyszíni FI-relé tesztet egy 30 mA-es kapcsolón:

1. A túlérzékeny relé esete: A műszer azt mutatja, hogy a relé már 14 mA szivárgó áramnál lecsap. Elsőre ez szuper biztonságosnak hangzik, pedig valójában bosszantó üzemzavarokat okoz. A modern háztartási gépek (inverteres klíma, mosógép, számítógép tápegysége) természetes módon termelnek egy kis üzemi szivárgó áramot. Egy ilyen túlérzékeny relé emiatt feleslegesen, látszólag ok nélkül fog leoldani, miközben nincs is valódi veszély.
2. A „nagyothalló” relé esete: A mérés során kiderül, hogy a relé csak 45 mA hatására hajlandó megszakítani az áramkört. Na, ez a legveszélyesebb forgatókönyv. Ez a relé gyakorlatilag csak dísznek van a szekrényben. Nem teljesíti a funkcióját, és egy valós áramütés során a testen már rég az életveszélyes szint feletti áram folyik át, mire ő kegyeskedne reagálni.

A műszeres mérés nem véleményt mond, hanem tényeket közöl. A kapott jegyzőkönyv feketén-fehéren megmutatja, hogy a kapcsolószekrényben lévő eszköz egy megbízható életmentő berendezés, vagy csupán egy potenciális veszélyforrás.

A szakemberek tapasztalatai is ezt támasztják alá. Magyarországon a személyvédelemre szinte kizárólag 30 mA-es FI-relét használnak, míg a tűzvédelemre és berendezések védelmére 100 mA feletti típusok is előfordulnak. Egy mérés során a 28 mA-nél leoldó relé tökéletesnek számít, de a 15 mA alatti kioldás már a túlzott érzékenység gyanúját veti fel. Ha szeretne mélyebben elmerülni a témában, érdemes elolvasnia az erintes-vedelem.hu részletes cikkét az áram-védőkapcsolók szakszerű vizsgálatáról.

Végül is a professzionális mérés ad teljes, objektív képet az otthona elektromos hálózatának legfontosabb védelmi vonaláról. Segít felkészülni egy hivatalos villamos biztonsági felülvizsgálatra, és ami a legfontosabb: valódi nyugalmat ad.

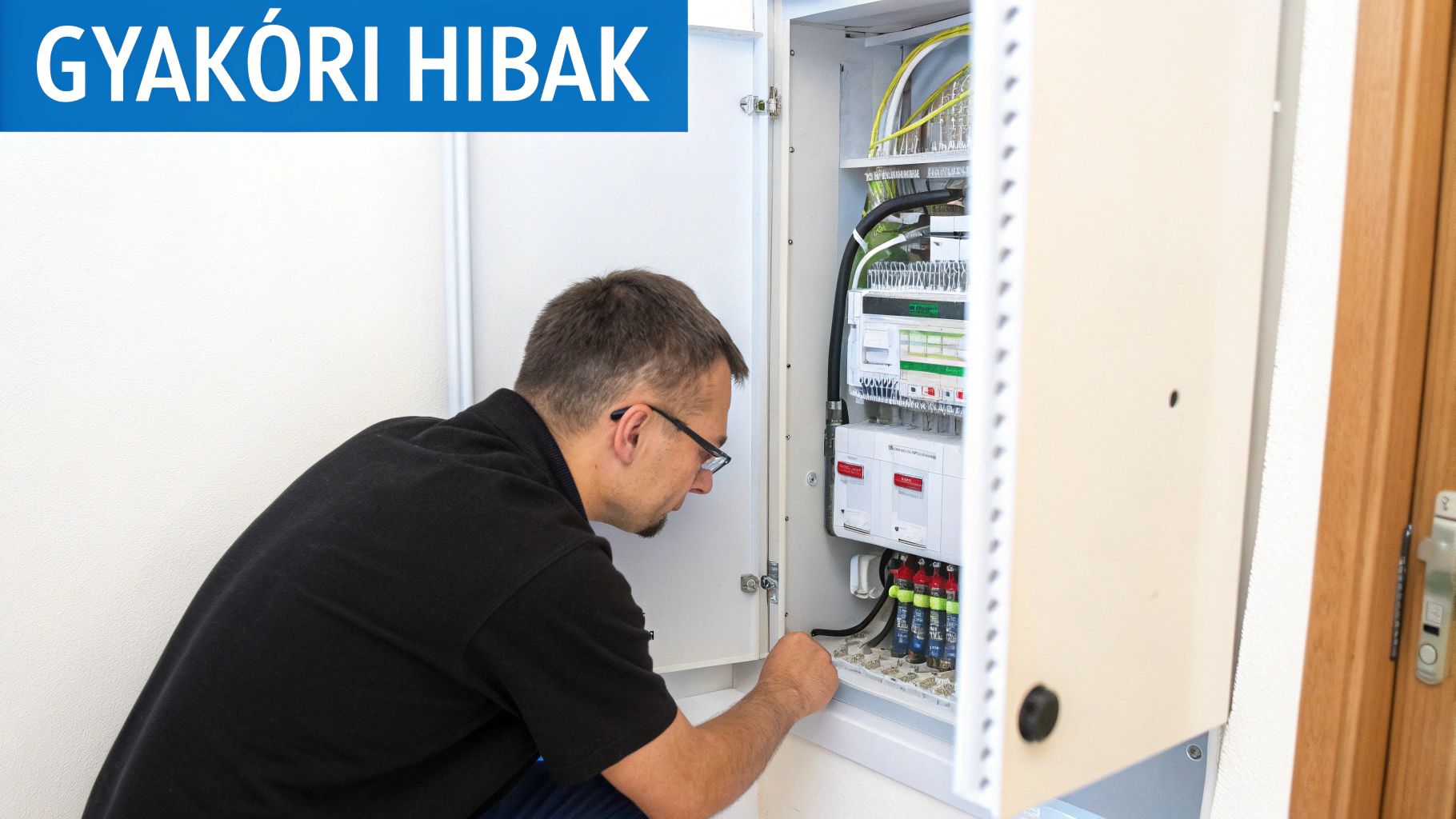

Gyakori hibák a teszteléskor és a megoldásuk

A fi relé tesztelése többnyire egy gyors és egyszerű folyamat, de néha belefuthatunk váratlan jelenségekbe. Fontos megérteni, hogy egy furcsa működés nem feltétlenül jelenti a relé halálát; sokszor a probléma gyökere valahol máshol, a hálózatban keresendő.

Vegyük sorra a leggyakoribb problémákat, amikkel egy villanyszerelő a mindennapokban találkozik, és nézzük meg, mit lehet tenni ilyenkor.

A tesztgombot megnyomva semmi sem történik

Talán ez a legijesztőbb forgatókönyv. Megnyomod a gombot, aminek pont az lenne a dolga, hogy leoldja a relét, de síri csend van. Semmi kattanás, a kar mozdulatlan. Ez komoly bajra utalhat.

Mi lehet a gond?

• Mechanikai hiba: Az évek során a relé belső szerkezete beporosodhat, a kenőanyagok besűrűsödhetnek, és a mechanika egyszerűen beragadhat. Különösen gyakori ez olyan helyeken, ahol a relét soha, vagy csak nagyon ritkán tesztelték.
• Belső elektronika meghibásodása: Előfordulhat, hogy a relé elektronikája adja meg magát, így a tesztáramkör már nem képes működésbe hozni a leoldó szerkezetet.

Ilyen esetben a teendő egyértelmű és nem tűr halasztást: azonnal hívjon villanyszerelőt! Egy ilyen fi relé hamis biztonságérzetet ad, valójában semmilyen védelmet nem nyújt. A cseréje elengedhetetlen. Semmiképp ne próbálja ütögetéssel vagy a kar feszegetésével „életre kelteni”, mert azzal csak ront a helyzeten.

A relé látszólag ok nélkül, véletlenszerűen leold

Gyakori panasz, hogy a fi relé időről időre lekapcsol, bosszantó áramkimaradásokat okozva a legváratlanabb pillanatokban. Pedig fontos tudni, hogy az esetek több mint 90%-ában nem maga a relé a rossz. Épp ellenkezőleg: tökéletesen végzi a dolgát, és egy valós, de kis mértékű szivárgó áramra reagál.

A gyakori, véletlenszerű leoldás nem a fi relé hibája, hanem egy fontos figyelmeztetés. Azt jelzi, hogy a hálózaton valahol egy készülék vagy egy vezeték szigetelése már nem tökéletes, ami potenciális veszélyforrás.

A hiba forrását egy egyszerű, szisztematikus kereséssel lehet megtalálni:

1. Mindent lekapcsolni: A fi relé utáni összes kismegszakítót kapcsolja le.
2. Egyesével vissza: Először kapcsolja vissza a fi relét, majd kezdje el a kismegszakítókat egyesével visszakapcsolni. Hagyjon egy-két percet a visszakapcsolások között.
3. A bűnös áramkör: Amelyik kismegszakító visszakapcsolásakor a fi relé ismét leold, na, az az áramkör a ludas.

Ha megvan a problémás kör, húzzon ki minden fogyasztót az arról működő konnektorokból. Ha a leoldás megszűnik, akkor valamelyik készülék a hibás. Amennyiben a relé az üres áramkörre is leold, akkor valószínűleg a falban futó vezeték szigetelése sérülhetett meg – ez már egyértelműen szakembert igénylő feladat.

A fi relé a visszakapcsolás után azonnal lecsap

Ez a jelenség egy állandósult, nagyobb mértékű szivárgó áramra utal. A háttérben gyakran beázás, egy nedves falon futó vezeték, vagy egy súlyosan meghibásodott, zárlatos háztartási gép (például egy mosógép tönkrement fűtőszála) áll.

A megoldás itt is a szisztematikus hibakeresés. Az előző pontban leírt kismegszakítós módszerrel általában gyorsan be lehet azonosítani, melyik áramkörön van a baj. Ha viszont a hiba így sem szűnik meg, ne erőltesse a visszakapcsolást! A folyamatos próbálkozás tönkreteheti a relét, és akár tűzveszélyt is okozhat. Ilyenkor nincs más hátra, hívjon szakembert.

Gyakori kérdések és tévhitek a FI relé tesztelésével kapcsolatban

A FI relé (vagy ahogy sokan ismerik, az életvédelmi relé) működése és ellenőrzése kapcsán rengeteg kérdés merül fel. Összeszedtük a leggyakoribbakat, és igyekszünk tiszta vizet önteni a pohárba – szakmai, mégis érthető válaszokkal.

Milyen időközönként kell tesztelni a FI relét?

Erre a kérdésre két, egymást kiegészítő válasz létezik. Mindkettőt érdemes komolyan venni.

• A nyomógombos teszt: Ezt a próbát bárki elvégezheti, és nem is kell hozzá szakember. A gyártók és a villanyszerelők egybehangzó véleménye, hogy a tesztgombot legalább félévente, de még jobb, ha havonta egyszer megnyomjuk. Ez a pár másodperces művelet nem csak egy szimuláció; valójában átmozgatja a relé finom mechanikáját, megakadályozva, hogy az alkatrészek a hosszú, eseménytelen időszakokban esetleg beragadjanak.
• A műszeres ellenőrzés: Ez már a szakemberek asztala. Egy hitelesített mérőműszerrel végzett teljes körű vizsgálatot általában 3-5 évente javasolt beiktatni. Emellett minden komolyabb elektromos beavatkozás, felújítás vagy bővítés után kötelező. Ez a mérés ad pontos, számszerűsített adatot a relé valódi leoldási idejéről és a kioldási áram érzékenységéről.

A tesztelés nem teszi tönkre az otthoni gépeimet?

Egyáltalán nem. A tesztgomb megnyomása egy szabályozott lekapcsolást hoz létre, ami semmiben sem különbözik egy rövid, pár másodperces áramszünettől. A modern háztartási és szórakoztatóelektronikai eszközöket ez nem károsítja.

Ami kellemetlenséget okozhat, az csupán annyi, hogy a digitális órákat, a mikró vagy a sütő időzítőjét újra be kell állítani. Ha éppen számítógépen dolgozunk, az el nem mentett munka természetesen elveszhet, ezért érdemes a tesztet egy nyugodtabb időpontra tervezni.

A legfontosabb: A FI relé tesztelése nem generál sem túlfeszültséget, sem feszültségingadozást a hálózaton. Ez egy teljesen biztonságos, kontrollált művelet, aminek egyetlen célja a védelmi rendszer épségének ellenőrzése.

Miért kell FI relé, ha a kismegszakítók úgyis lekapcsolnak?

Ez az egyik leggyakoribb és legveszélyesebb tévhit. Fontos megérteni, hogy a két eszköz teljesen más célt szolgál, és egymás munkáját egészítik ki – nem helyettesítik azt.

• A kismegszakító (vagy olvadóbiztosíték): Az ő feladata a vezetékek és a rákötött készülékek védelme. Akkor kapcsol le, ha túlterhelés (túl sok fogyasztó egy áramkörön) vagy egy komoly zárlat jön létre. Ezzel megakadályozza a kábelek túlmelegedését, végső soron pedig a tüzet. A vagyontárgyainkat védi.
• A FI relé (áram-védőkapcsoló): Ő kizárólag az emberi élet védelmére koncentrál. Azt a végzetesen kicsi, szivárgó áramot figyeli, ami egy áramütés során az emberi testen keresztül a föld felé próbál távozni. Ez az áramerősség annyira alacsony, hogy egy kismegszakító számára teljesen észrevétlen maradna, soha nem oldana le rá.

A két eszköz tehát tökéletes párost alkot: az egyik a házat és a berendezéseket óvja a tűztől, a másik pedig minket az áramütéstől.
