Az érintés nélküli fázisceruza használata profi és otthoni villanyszerelőknek

Miért alapfelszerelés az érintés nélküli fázisceruza?

A villanyszerelésben a biztonság és a hatékonyság kéz a kézben jár. A hagyományos, csavarhúzóra emlékeztető fázisceruza sokáig alapvető szerszámnak számított a műhelyben, de a használata mindig is magában hordozott egy apró, de létező kockázatot. Ahhoz ugyanis, hogy a kis glimmlámpa világítson, az áramkörnek a te testeden keresztül kellett záródnia.

Az érintés nélküli technológia megjelenése teljesen felülírta ezt a régi módszert. Olyan ugrás volt ez, mint amikor a higanyos lázmérőt felváltotta a digitális.

A biztonság egy teljesen új szintje

A legfontosabb előnye kétségtelenül a megnövelt biztonság. Mivel a szerszámnak nem kell fizikailag hozzáérnie a csupasz fém vezetőhöz, a felhasználó soha nincs közvetlen kapcsolatban az áramkörrel. Ezzel drasztikusan csökken az áramütés veszélye, különösen olyan helyeken, ahol szűkös a hely – például egy zsúfolt elosztószekrényben matatva.

Képzelj el egy egyszerű konnektorcserét. Előfordulhat, hogy egy rejtett, valamiért mégis feszültség alatt maradt vezeték azonnali veszélyt jelent. Egy érintés nélküli fázisceruza másodpercek alatt, még a szigetelésen keresztül is jelezni fogja ezt a veszélyt, megelőzve egy komoly balesetet.

Villámgyors hibakeresés

A hatékonyság legalább ennyire fontos szempont. Gondolj csak egy kábelszakadás keresésére egy hosszabbítón vagy egy falban futó vezetéken. A régi módszerekkel ez egy hosszadalmas, sokszor bontással járó feladat. Ezzel szemben egy érintés nélküli eszközzel elég végighúznod a ceruzát a kábel mentén, és ahol a jelzés (fény vagy hang) hirtelen elhallgat, pontosan ott van a hiba.

Ez a gyors diagnosztikai képesség felbecsülhetetlen segítség profi villanyszerelőknek és otthoni ezermestereknek egyaránt. Az érintés nélküli fázisceruza mára a villanyszerelés digitális svájci bicskájává vált: egyszerre véd és gyorsítja a munkát.

A cikkünkben végigveszünk mindent, amit erről az alapvető eszközről tudnod kell:

• Hogyan működik? Miként érzékeli a feszültséget anélkül, hogy hozzáérne?
• Hogyan válassz? Milyen szempontok alapján találd meg a neked való modellt?
• Hogyan használd? Gyakorlati tippek a biztonságos és hatékony méréshez.
• Korlátok és buktatók: Mikor csalhat a mérés, és mire figyelj közben?

Hogyan érzékeli a feszültséget érintés nélkül?

Elgondolkodtál már azon, hogy egy érintés nélküli fázisceruza hogyan „látja” a feszültséget a falban vagy a kábel szigetelése alatt? A dolog mögött nem mágia, hanem egy pofonegyszerű fizikai jelenség, a kapacitív érzékelés áll. Ne aggódj, nem kell bonyolult képletekre gondolni, a lényeg sokkal kézzelfoghatóbb.

A feszültség alatt álló fázisvezetőt úgy kell elképzelni, mint egy miniatűr rádióadót. Ez az „adó” egy láthatatlan elektromos mezőt bocsát ki magából. Minél közelebb vagyunk a vezetékhez, annál erősebb ez a mező.

Az érintés nélküli fázisceruza pedig pont olyan, mint egy zsebméretű, szuperérzékeny rádióvevő, ami csak erre a speciális jelre van hangolva. Amikor a ceruza hegyét elég közel visszük a vezetékhez, az érzékelő „befogja az adást”, és azonnal jelez. Ennyire egyszerű.

Az emberi test szerepe az áramkörben

Lehet, hogy meglepő, de a mérésben te magad is kulcsszerepet játszol – persze anélkül, hogy a legkisebb áram is átfolyna rajtad. A tested természetes módon kapacitást képez a földdel, gyakorlatilag egy antennaként viselkedsz, ami stabil földpotenciált biztosít a méréshez.

Amikor megfogod a fázisceruzát, a testeddel kiegészíted az áramkört. Létrejön egy minimális kapacitív csatolás a föld felé, és ez a stabil referencia pont segít a ceruza elektronikájának, hogy a fázisvezető jelét egyértelműen megkülönböztesse a háttérzajtól.

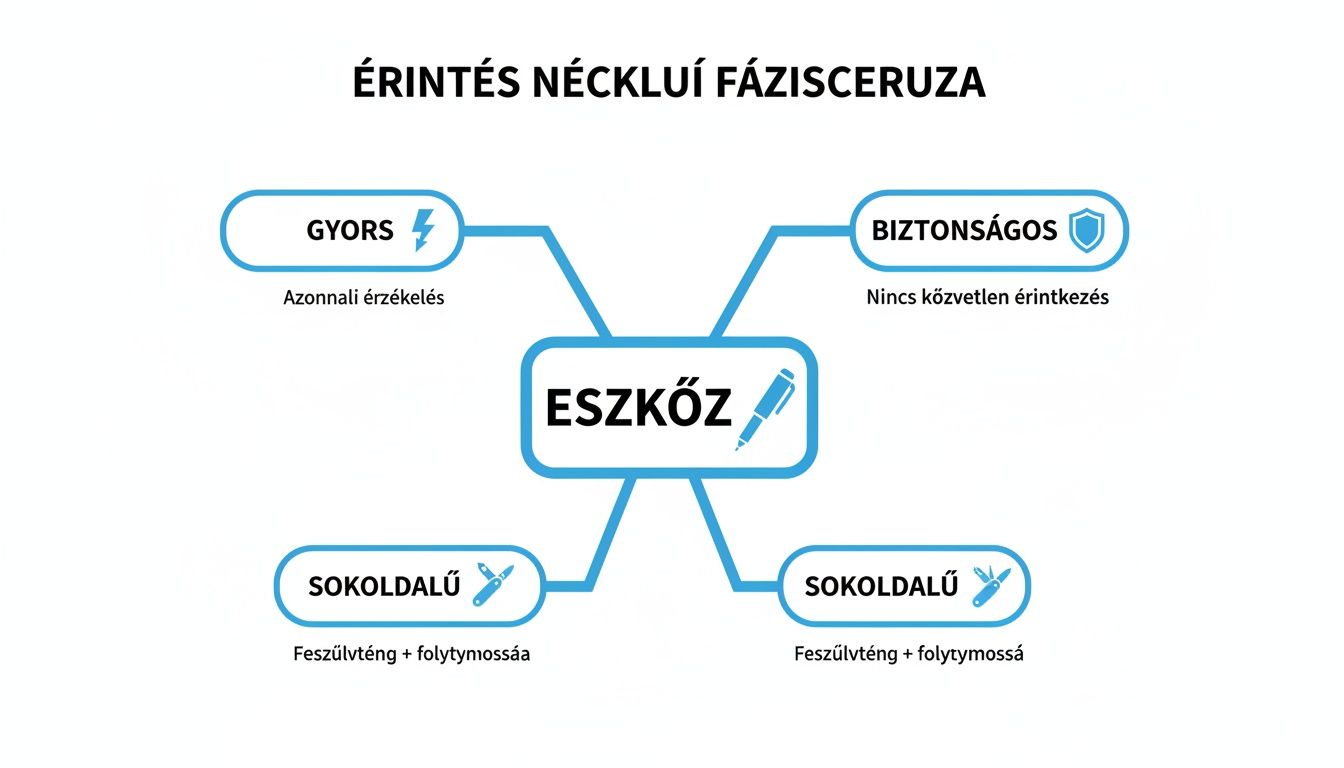

A következő ábra gyorsan összefoglalja az eszköz legfontosabb előnyeit: a gyorsaságot, a biztonságot és a sokoldalú használatot.

Ahogy látszik, ez a technológia a modern, biztonságos villanyszerelés egyik alapköve.

Így zajlik a jelzés lépésről lépésre

A gyakorlatban az egész egy szempillantás alatt történik, de a háttérben egy precíz, villámgyors folyamat zajlik. Ez garantálja a megbízható működést.

1. Érzékelés: A ceruza hegyében lévő szenzor észleli a váltakozó feszültség által keltett elektromos mezőt.
2. Jelerősítés: A fogott, nagyon gyenge jelet az eszköz belső áramköre felerősíti egy olyan szintre, ami már elég a riasztás beindításához.
3. Riasztás: A felerősített jel aktiválja a látható (villogó LED) és/vagy hallható (csipogó hang) jelzést. Így azonnal és egyértelműen tudod, hogy feszültség van a közelben.

Ez a háromlépéses lánc biztosítja, hogy az érintés nélküli fázisceruza megbízhatóan és gyorsan működjön, minimálisra csökkentve a téves riasztások esélyét, miközben maximális biztonságot nyújt a munkád során.

A megfelelő fázisceruza kiválasztása a feladathoz

A piac tele van mindenféle érintés nélküli fázisceruzával, így elsőre tényleg nehéz lehet dönteni. De a jó hír az, hogy nem kell minden funkciót grammra kicentizni. A lényeg, hogy a saját, valós igényeinket nézzük: más kell egy otthoni, barkács szintű feladathoz, és megint más egy ipari karbantartónak a napi munkájához.

Ez az útmutató segít, hogy a legfontosabb szempontok alapján megtalálja azt a modellt, ami tényleg az Ön kezébe való.

Feszültségtartomány és érzékenység

Az első és legfontosabb kérdés: hol fogjuk használni? A legtöbb, általános célú modell a 90V és 1000V közötti váltakozó feszültséget (AC) érzékeli, ami a háztartási konnektorokhoz és kapcsolókhoz tökéletesen elég.

Viszont ha speciálisabb dolgokkal is dolgozunk, például csengő, termosztát vagy öntözőrendszer hibáját keressük, akkor már más kell. Ezekhez a gyengeáramú rendszerekhez egy alacsonyabb feszültségen is működő, mondjuk 12-1000V tartományú ceruza lesz a nyerő.

Az állítható érzékenység pedig egy igazi aduász. Nagy érzékenységgel könnyebb megtalálni a mélyen futó vezetékeket a falban. Ugyanakkor egy zsúfolt elosztószekrényben ez a funkció pont a hátrányára válhat, mert a sok közeli vezeték miatt tévesen jelezhet. Ezt hívjuk fantomfeszültségnek. Egy állítható modellel viszont egyszerűen lejjebb vesszük az érzékenységet, és máris csak azt a vezetéket fogja jelezni, amelyiket tényleg keressük.

Jelzési módok és extra funkciók

A modern érintés nélküli fázisceruzák már többféleképpen is jelzik, ha feszültséget találtak. Ez különösen jól jön, ha zajos vagy sötét helyen dolgozunk.

• Vizuális jelzés: Egy villogó LED az alap, ez egyértelműen mutatja a feszültséget.
• Hangjelzés: Egy hangos sípolás azonnal jelzi a veszélyt, akkor is, ha épp nem nézünk a ceruzára.
• Rezgő jelzés: Egy zajos gyárcsarnokban a rezgés lehet az egyetlen jelzés, amire biztosan felfigyelünk.

Az olyan apróságok, mint egy beépített zseblámpa, elsőre feleslegesnek tűnhetnek, de egy sötét pincében vagy egy áramtalanított szobában aranyat érnek. Ugyanígy fontos lehet az IP67-es védettség is, ami azt jelenti, hogy a műszer por- és vízálló – vagyis bírni fogja a strapát a mostohább körülmények között is.

Biztonsági besorolások megértése

És most jöjjön a legfontosabb: a biztonság. A fázisceruzákon van egy CAT (kategória) besorolás, ami megmutatja, milyen elektromos környezetben szabad őket használni. Ezt nem szabad félvállról venni!

• CAT II: Háztartási gépekhez, konnektorokhoz való.
• CAT III: Épületek belső hálózatánál, elosztószekrényekben, megszakítóknál használható biztonsággal.
• CAT IV: Ez a legmagasabb védelem. Főelosztóknál, villanyóránál és kültéri hálózatokon végzett mérésekhez ez kell.

Az alapszabály: soha ne használj alacsonyabb CAT besorolású eszközt, mint amit a munka megkövetel! Egy CAT III-as ceruza egy főelosztónál már nem nyújt elég védelmet a hirtelen feszültséglökések ellen. Mindig a legkockázatosabb feladatodhoz válassz műszert!

Érintés nélküli fázisceruza választási szempontok

Ez a táblázat segít összehasonlítani a legfontosabb tulajdonságokat, hogy könnyebben megtalálja az Ön igényeinek megfelelő modellt.

A választásnál mindig a biztonság és a várható feladatok legyenek az elsők. Egy jól megválasztott, megbízható fázisceruza nemcsak a munkát könnyíti meg, de komoly balesetektől is megóvhat.

A biztonságos használat lépésről lépésre

Egy profi, megbízható érintés nélküli fázisceruza a mai villanyszerelés egyik alapkelléke. De ahogy minden szerszámnál, itt is igaz: csak akkor ér valamit, ha tudjuk, hogyan kell helyesen és biztonságosan használni. Egy rossz mozdulat, egy kihagyott lépés nemcsak pontatlan méréshez vezethet, hanem hamis biztonságérzetet is adhat, aminek komoly következményei lehetnek. Nézzük végig pontról pontra, hogyan kell ezt jól csinálni.

A legfontosabb nulladik lépés

Mielőtt bármihez is hozzányúlnál egy ismeretlen áramkörön, van egy villámgyors, de kihagyhatatlan ellenőrzés. Ezt a szabályt soha, de soha ne szegd meg!

1. Működik egyáltalán? Kapd elő a fázisceruzát, és próbáld ki egy ismert, feszültség alatt lévő ponton. Egy működő konnektor tökéletes erre a célra. Tartsd a ceruza hegyét a konnektor fázisnyílásához.
2. Jelez? Ha a ceruza rendben van, azonnal jeleznie kell: felvillan a fény, sípol vagy rezegni kezd.
3. Mi a teendő, ha néma marad? Ha a műszer nem ad életjelet, azonnal tedd le! Az első dolgod legyen egy elemcsere. Ha még utána sem működik, akkor a készülék valószínűleg hibás, és a használata életveszélyes.

Ez az egész nem tart tovább 5 másodpercnél, de ezzel a mozdulattal biztosíthatod, hogy nem egy rossz eszközre bízod az életed.

A mérés helyes technikája

A pontos eredményhez nemcsak a műszernek, de a technikádnak is stimmelnie kell. A helyes fogás és a mérőcsúcs ideális elhelyezése nélkülözhetetlen a megbízható észleléshez.

A legtöbb érintés nélküli fázisceruza akkor a legérzékenyebb, ha a hegyét közvetlenül a vizsgált felülethez érinted, vagy nagyon közel viszed hozzá. Konnektoroknál ez azt jelenti, hogy bedugod a nyílásba, egy szigetelt kábelnél pedig elég, ha végighúzod a köpenyen.

Azt viszont fontos tudni, hogy a vastag szigetelés vagy a fém árnyékolás – például egy koax kábelen – le tudja árnyékolni az elektromos mezőt. Ilyenkor a ceruza tévesen azt jelezheti, hogy nincs feszültség. Ha ilyennel találkozol, mindig keress egy jobban hozzáférhető mérési pontot, mondjuk egy csatlakozónál.

A statisztikák sajnos lesújtóak: a hazai villanyszerelői balesetek közel 40%-a a hibás fázisazonosításra vezethető vissza. Egy jó minőségű érintés nélküli fázisceruza szakszerű használatával ez a kockázat akár 95%-kal is csökkenthető. A témáról rengeteg hasznos eszmecsere folyik magyar szakmai fórumokon is.

Gyakorlati tippek és forgatókönyvek

Nézzünk néhány tipikus helyzetet, ahol ez a kis eszköz aranyat ér.

• Konnektorok, kapcsolók gyors csekkolása: Mielőtt nekiállnál bármit is szerelni, egyetlen mozdulattal megbizonyosodhatsz róla, hogy feszültség alatt van-e a szerelvény. Ez minden munka előtt az alap.
• Kábelszakadás megtalálása: Fogj egy hosszabbítót vagy egy karácsonyi fényfüzért, és egyszerűen húzd végig rajta a ceruzát. Ahol a jelzés hirtelen elhallgat, ott lesz a szakadás. Nem kell az egészet a kukába dobni!
• Fáziskeresés a kötődobozban: Egy sűrűn vezetékezett dobozban vagy egy gép bekötésénél a ceruza segít villámgyorsan és biztonságosan megtalálni a fázist a nullától és a földtől. Ezzel elkerülheted a hibás bekötéseket.

Végül egy fontos dolog: ez a szerszám a váltakozó feszültség (AC) jelenlétét mutatja ki. Arra nem alkalmas, hogy megmérd a feszültség pontos értékét, és az egyenáramot (DC) sem fogja észlelni. A profi munkához, a feszültségmentes állapot teljes körű igazolásához mindig használj mellette egy kétpólusú feszültségvizsgálót is

Amikor a fázisceruza nem a teljes igazságot mutatja

Az érintés nélküli fázisceruza egy zseniális és roppant biztonságos szerszám, de nem árt tudni, hogy nem egy mindentudó varázspálca. Vannak helyzetek, amikor a jelzései félrevezetők, vagy épp ott marad néma, ahol a leginkább számítanánk rá. Ha ismerjük a korlátait, elkerülhetjük a veszélyes félreértéseket és a hamis biztonságérzetet, ami sokszor rosszabb, mint a tudatlanság.

A legfontosabb, hogy ez a műszer kizárólag váltakozó feszültség (AC) kimutatására való. Ebből egyenesen következik, hogy egyenáramú (DC) körökben, mint például egy autó akkumulátora vagy egy napelemes rendszer, teljesen hasznavehetetlen. Hiába van ott akár komoly feszültség, a ceruza meg sem fog moccanni, mert hiányzik a működéséhez elengedhetetlen váltakozó elektromos mező.

A fantomfeszültség rejtélye

Az egyik leggyakoribb jelenség, ami a kezdőket rendszeresen megzavarja, a fantomfeszültség. Ez az a helyzet, amikor a műszer egy olyan vezetéken is csipog és villog, amin valójában nincs feszültség. A magyarázat az indukció: egy közeli, feszültség alatt álló vezeték elektromos tere egyszerűen „átsugárzik” a vizsgált, feszültségmentes kábelre, ezzel becsapva az érzékeny szenzort.

Na de hogyan lehet ezt kiszűrni?

• Használj állítható érzékenységű modellt: Ha csökkented a ceruza érzékenységét, akkor csak az igazi, erős mezőre fog reagálni, a gyenge, indukált jeleket pedig figyelmen kívül hagyja.
• Mozgasd a vezetékeket: Ha van rá mód, húzd kicsit távolabb egymástól a kábeleket. Ha a jelzés megszűnik, szinte biztos, hogy csak fantomfeszültséggel volt dolgod.
• Mérj rá egy kétpólusú vizsgálóval: A végső szót mindig egy multiméter vagy egy kétpólusú feszültségvizsgáló mondja ki. Ezek a tényleges potenciálkülönbséget mérik, nem lehet őket átverni.

A modern, FI-relével (áram-védőkapcsolóval) szerelt hálózatok – amelyek ma már a háztartások mintegy 75%-ában ott vannak – sokat javítanak a helyzeten. Egy 50 Hz-es hálózati elemzés szerint ezek a rendszerek nemcsak a szivárgó áramot fogják meg, de segítenek elkerülni az indukált feszültségek miatti téves riasztásokat is, ami akár 90%-kal javíthatja a mérési biztonságot. Ha jobban érdekel a téma, az oktatási segédanyagok között találsz bővebb infót.

Ötletek a mindennapi használatra

Bár a korlátok fontosak, az érintés nélküli fázisceruza sokkal többre képes, mint amit elsőre gondolnánk. Nézzünk pár kevésbé ismert, de zseniális alkalmazást:

Karácsonyi fényfüzér hibakeresés: Ne dobd ki a sötétbe borult égősort! Dugd be a konnektorba, majd szépen lassan húzd végig a ceruzát a vezetéken. Pontosan ott, ahol a jelzés hirtelen megszakad, ott lesz a hiba. Általában egy kiégett izzó vagy egy vezetékszakadás a ludas.

Riasztó- vagy kaputelefon-rendszerek telepítése: A gyengeáramú vezetékek sűrűjében néha kész káosz van. A ceruzával, alacsony érzékenységű módban, gyorsan megtalálhatod a tápvezetékeket anélkül, hogy minden egyes kábelt meg kellene csupaszítanod. Ezzel rengeteg időt spórolsz és csökkented a hibázás esélyét.

Karbantartás és a leggyakoribb problémák elhárítása

Egy jó minőségű érintés nélküli fázisceruza a szerszámosláda egyik leghűségesebb darabja lehet, de csak akkor, ha vigyázunk rá. Mivel ez a te biztonságod záloga, a gondoskodás nem opció, hanem kötelesség.

A legfontosabb a tárolás. Ne dobáld be a többi szerszám közé, ahol sérülhet a finom érzékelőcsúcs! Keress neki egy száraz, tiszta helyet, távol a nagy hőingadozástól. Időnként egy puha, száraz ronggyal óvatosan töröld át a hegyét, mert a rárakódott por vagy zsír bezavarhat a mérésbe.

Az elem kérdése pedig kulcsfontosságú. Ha azt veszed észre, hogy a jelzés gyengébb vagy bizonytalan, az első dolgod az elemcsere legyen. Én azt javaslom, ne várd meg ezt: félévente-évente akkor is cseréld ki, ha látszólag még működik a műszer. Egy lemerülőfélben lévő elem a legrosszabbkor hagyhat cserben.

Villámgyors hibaelhárítás

Van, hogy a legbosszantóbb hibákat a legegyszerűbb dolgok okozzák. Mielőtt a szervizbe rohannál, nézd át ezeket:

• Be sem kapcsol: A legelső mindig az elem. Jól raktad be? Nem fordítva? Nézd meg az érintkezőket is, nincsenek-e elkoszolódva vagy korrodálva.
• Mindenre is jelez: Ezt okozhatja a statikus feltöltődés, vagy ha túl érzékenyre van állítva a műszer. Mielőtt újra próbálod, érints meg egy földelt tárgyat (pl. radiátor). Ha ez sem segít, vidd távolabb más elektromos berendezésektől, mert lehet, hogy azok zavarják.
• Feszültség alatt sem sípol: 99%, hogy lemerült az elem. Ha az elemcsere után sem működik, teszteld le egy olyan konnektoron, amiről biztosan tudod, hogy van benne áram.

Ha a gyors hibaelhárítás után is bizonytalanul működik a fázisceruzád, ne kockáztass! Egy megbízhatatlan mérőeszköz a legveszélyesebb szerszám a világon. Ilyenkor nincs más megoldás, cserélni kell. A te életed többet ér.

Gyakori kérdések és a profik válaszai

Összeszedtük a leggyakoribb kérdéseket, amik a fáziskeresők kapcsán felmerülhetnek a mindennapi munka során. Itt vannak a gyors és érthető válaszok, amikre tényleg kíváncsi vagy.

Működik a fázisceruza szigetelt vezetéken is?

Persze, sőt, pont ez a lényege! Az érintés nélküli fáziskereső nem a csupasz fémet keresi, hanem az elektromos mezőt érzékeli, amit a feszültség alatt lévő vezeték maga körül kelt. Ez a mező simán „áthatol” a szigetelésen.

Épp ezért tudod biztonságosan, a kábel bontása nélkül leellenőrizni, hogy egy vezetékben van-e „szufla”.

Mi a nagy különbség a régi és az új, érintés nélküli fázisceruza között?

A hagyományos, csavarhúzóra hasonlító fázisceruzánál te magad, vagyis a tested zárja az áramkört. Bár ez elvileg egy nagyon pici áram, azért mégiscsak áramütés, és valljuk be, nem a legbiztonságosabb megoldás.

Ezzel szemben az érintés nélküli fázisceruza egy teljesen más világ. A kapacitív érzékelésnek hála a méréshez hozzá sem kell érned a fém vezetőhöz. Ezerszer biztonságosabb, hiszen teljesen elszigetel téged az áramkörtől.

Miért sípol a fáziskeresőm, amikor semmi sincs a közelben?

Ez egy klasszikus jelenség, aminek két fő oka lehet: statikus feltöltődés vagy túl magas érzékenység. Mielőtt méricskélni kezdesz, érints meg egy pillanatra egy földelt fém tárgyat, mondjuk egy radiátort. Ezzel levezeted magadról a felesleges töltést.

Ha a műszereden állítható az érzékenység, és a földelés után is „szellemáramot” jelez, egyszerűen vedd vissza egy kicsit.

Egy fontos aranyszabály: a fázisceruza azt mutatja meg, hogy VAN feszültség, de azt nem, hogy MENNYI. Profi munkánál, főleg a feszültségmentes állapot teljes körű igazolásához, kötelező mellette egy kétpólusú feszültségvizsgálót is használni!

Milyen sűrűn cseréljek benne elemet?

Ne várd meg, amíg pislákolni kezd a jelzőfény! A legrosszabb, ami történhet, hogy egy merülő elem miatt a műszer nem jelez, te pedig azt hiszed, minden biztonságos.

Írd be a naptárba: 6-12 havonta cserélj elemet, akkor is, ha látszólag semmi baja. Ezen ne spórolj, a biztonságod múlik rajta.
