Elektromos vezeték összekötése profi módon

A biztonságos vezetékkötés alapjai

Gondoljunk csak bele: az áramkörök leggyengébb láncszemei mindig a kötések. Ezek a rejtett pontok döntik el, hogy egy rendszer mennyire lesz stabil és biztonságos. Egy szakszerűtlen kötés nemcsak bosszantó működési hibákat okozhat, de a legrosszabb esetben tűzhöz is vezethet. Nem véletlen, hogy a statisztikák szerint a villamos tüzek jelentős részét a rosszul elkészített kötésekre lehet visszavezetni.

A hibás kötés láthatatlan veszélye

Amikor két vezetéket összekötünk, az a cél, hogy az elektromos ellenállás a lehető legkisebb legyen a csatlakozási ponton. Ha a kötés laza, az érintkező felületek oxidálódnak, vagy egyszerűen nem elég nagyok, akkor megnő az úgynevezett átmeneti ellenállás. Ezen a ponton pedig az átfolyó áram hőt kezd termelni.

Képzeljük el úgy, mint egy megtört kerti slagot. A víz ugyan átjut, de a szűkületnél megnő a nyomás és az egész rendszer erőlködik. Hasonló történik a vezetéknél is: a magas átmeneti ellenállású kötés melegszik, ami idővel megolvaszthatja a szigetelést, és tüzet okozhat. Ez a jelenség azért különösen alattomos, mert a falban, egy kötődoboz mélyén történik, és csak akkor vesszük észre, amikor már megtörtént a baj.

Egy profi kötés ellenállása szinte nulla, így nem melegszik jobban, mint maga a vezeték. A cél mindig az, hogy a kötési pont tulajdonságai a lehető legjobban megközelítsék a megszakítás nélküli, egybefüggő vezetékét.

Mielőtt nekilátsz: a legfontosabb lépések

Mielőtt egyetlen csavart is meglazítanál, a biztonságnak kell az első helyen állnia. Az alábbi lépések kihagyása végzetes lehet, ezek nem csupán javaslatok, hanem kötelező érvényű szabályok.

• Áramtalanítás: Mindig kapcsold le a megfelelő kismegszakítót a biztosítéktáblán. Ha bizonytalan vagy, melyik áramkörről van szó, inkább a főkapcsolót használd!
• Védelem a visszakapcsolás ellen: Tegyél ki egy „Ne kapcsold fel!” táblát a szekrényre, vagy ha van rá lehetőség, lakattal zárd le a kapcsolót. Ezzel megakadályozhatod, hogy valaki véletlenül visszakapcsolja az áramot, amíg dolgozol.
• Feszültségmentesség ellenőrzése: Ez a legfontosabb lépés az összes közül. Egy kétpólusú feszültségkémlelővel vagy multiméterrel győződj meg róla, hogy a vezetékekben tényleg nincs feszültség. Sose hidd el, hogy a lekapcsolás önmagában elég!
• Munkaterület előkészítése: Legyen megfelelő világítás, és tedd szabaddá a környezetedet. Ne legyenek útban szerszámok, és kerüld a vizes, nedves közeget.

Miért nem elég csak összetekerni a drótokat?

A vezetékek puszta összecsavarása, majd szigetelőszalaggal való körbetekerése a legveszélyesebb „barkácsmegoldás”. Az ilyen kötés mechanikailag gyenge, a hőtágulás és a rezgések miatt idővel kilazul. Az érintkező felületek levegőt kapnak, oxidálódni kezdenek, ami pedig drasztikusan megnöveli az átmeneti ellenállást – és máris elindult a korábban vázolt, túlmelegedéshez vezető folyamat. A szakszerű vezetékkötés titka mindig valamilyen mechanikai rögzítés (csavar, rugó vagy préselés), ami hosszú távon is garantálja a biztonságos kapcsolatot.

A munka alapja: a megfelelő vezeték kiválasztása és előkészítése

Mielőtt egyáltalán a kötéshez nyúlnánk, tegyük rendbe az alapokat. Hiába a legprofibb technika, ha rossz alapanyaggal dolgozunk, az egész mit sem ér. Az elektromos vezetékek összekötésének sikere két dolgon áll vagy bukik: a vezeték típusának és keresztmetszetének helyes megválasztásán, valamint a gondos előkészítésen.

Egy stabil és biztonságos kötés mindig a jó vezetékkel kezdődik. Nézzük meg, mire kell figyelni a gyakorlatban, hogy ne a tömör és sodrott erek útvesztőjében bolyongjunk.

Tömör vagy sodrott? Nem mindegy, mi kerül a falba

A két leggyakoribb típust kell megkülönböztetnünk: a tömör és a sodrott (vagy hajlékony) erezetű vezetéket. A különbség nem csak a felépítésükben van, hanem abban is, hogy hova szánták őket.

• Tömör erű vezetékek (pl. MCU): Egyetlen, masszív rézszál alkotja őket. Ebből adódóan merevebbek, így tökéletesek a fix, falban vagy védőcsőben futó installációkhoz, ahol a vezeték évtizedekig mozdulatlan marad. A kötőelemekbe, legyen az egy klasszikus sorkapocs vagy egy modern WAGO csatlakozó, sokkal könnyebb őket betolni és rögzíteni.
• Sodrott erű vezetékek (pl. MT, H05VV-F): Ezek rengeteg vékony rézszálból állnak, amelyeket összesodortak. Ez adja a kiváló hajlékonyságukat, és azt a tulajdonságukat, hogy jól bírják a folyamatos mozgatást, rezgést. Tipikusan ilyenekkel találkozunk hosszabbítókban, háztartási gépek bekötőkábeleiben vagy járművekben – mindenhol, ahol a rugalmasság elvárás.

A lényeg tehát egyszerű: ami fixen a falban van, az szinte mindig tömör. Ami mozog, hajlik, rezeg, ahhoz sodrott vezeték kell.

A keresztmetszet: a biztonság alfája és ómegája

A vezeték vastagsága, azaz a keresztmetszete határozza meg, mekkora áramot bír el anélkül, hogy veszélyesen felmelegedne. Egy alulméretezett, túl vékony vezeték melegedni kezd, ami a szigetelés megolvadásához, végül akár tűzhöz is vezethet.

A keresztmetszetet soha ne becsüld meg szemre! A választás alapja mindig a várható terhelés – vagyis az áramkörre kötött eszközök összteljesítménye –, a vonatkozó szabványok szigorú betartásával.

Nézzünk néhány tipikus példát egy átlagos háztartásból:

• Világítási áramkörök: Itt általában elég a 1,5 mm²-es rézvezeték. A modern LED-es fényforrások fogyasztása csekély, ezt a terhelést kényelmesen elbírja.
• Dugaljak (konnektorok): Ide már komolyabb terhelhetőség kell, hiszen bármi bekerülhet a vasalótól a porszívóig. Az aranyszabály a 2,5 mm²-es keresztmetszet.
• Nagyfogyasztók (elektromos tűzhely, bojler): Ezek a gépek külön, dedikált áramkört igényelnek, amihez a teljesítménytől függően 4 mm² vagy akár 6 mm²-es vezeték is szükséges lehet.

Az autóiparban is hasonló elvek mentén dolgoznak: 7,5 amperig 0,75 mm², 10 amperig 1,5 mm², 20 amperig 2,5 mm², míg 30 amperig már 4 mm² a javasolt keresztmetszet. Ha mélyebben is érdekel a méretezés matematikája és a mögötte lévő műszaki tartalom, itt találsz bővebb szakmai anyagot a témában.

A blankolás művészete: ne itt spórolj a figyelmen!

A blankolás, vagyis a vezeték végéről a szigetelés eltávolítása, kritikus lépés. Egy rosszul sikerült mozdulat tönkreteheti az egész kötést. A cél, hogy a rezet sértetlenül szabaddá tegyük.

Tipikus hibák, amiket mindenáron kerülj el:

1. Megsértett rézér: Ha egy sniccerrel vagy egy sima kombinált fogóval esel neki, könnyen belevághatsz a rézbe. Egy ilyen sérülés csökkenti a keresztmetszetet, ami melegedéshez vezet, ráadásul a vezeték itt sokkal könnyebben el is törik.
2. Túl rövid csupaszítás: Ha spórolsz a hosszal, a kötőelem nem fogja tudni stabilan megmarkolni a vezetéket. Az eredmény egy lötyögő, melegedő kötés lesz.
3. Túl hosszú csupaszítás: A kötőelemből kilógó csupasz vezeték potenciális zárlatforrás. Elég egy rossz mozdulat, és máris hozzáérhet egy másik vezetékhez vagy egy fém alkatrészhez.

A legbiztosabb megoldás egy automata blankoló fogó. Ez a szerszám úgy távolítja el a szigetelést, hogy a rézhez hozzá sem ér, a csupaszított rész hosszát pedig milliméter pontosan beállíthatod.

Általános szabályként a 10-12 mm-es blankolási hossz a legtöbb esetben beválik, de mindig ellenőrizd a kötőelemet! A WAGO csatlakozók oldalán például gyakran fel is tüntetik a szükséges méretet. Ha sodrott vezetéket blankolsz, a végén ne felejtsd el az elemi szálakat szépen összesodorni, hogy egy tömör, egységes véget kapj.

Hogyan kössünk össze elektromos vezetékeket szakszerűen?

Az elektromos vezetékek összekötése sokkal többről szól, mint két drótvég egyszerű összetekeréséről. A cél egy olyan kapcsolat, ami nemcsak elektromosan tökéletes, hanem mechanikailag is bírja a strapát, így garantálva a biztonságos és hosszú távú működést. A különböző feladatok azonban más-más megoldást igényelnek.

Nincs olyan, hogy „a legjobb” kötési módszer. A választás mindig az adott helyzettől függ: milyen típusú a vezeték, milyen környezeti hatásoknak (például rázkódásnak, nedvességnek) van kitéve a kötés, és persze mennyi időnk van a munkára. Nézzük sorra a legelterjedtebb technikákat, hogy mindig a legmegfelelőbbet választhassuk.

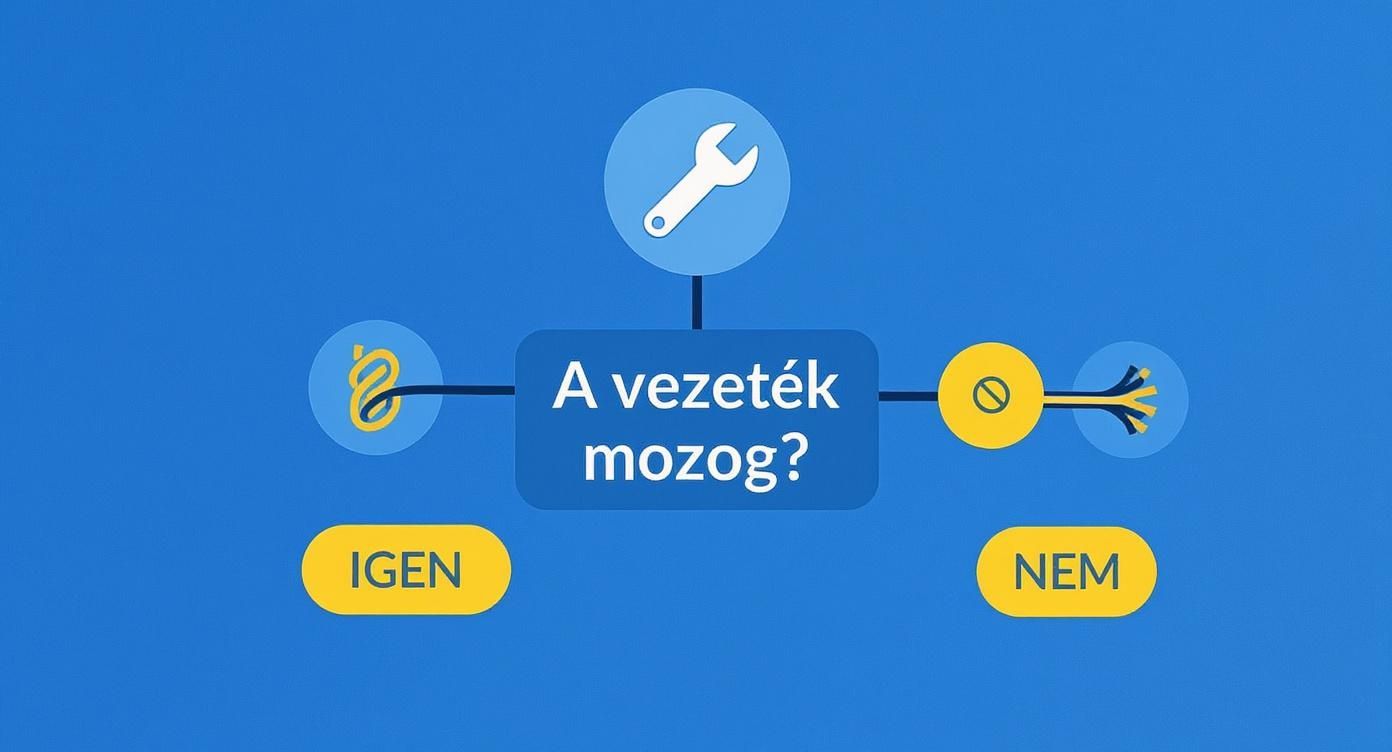

Az alábbi ábra segít gyorsan eligazodni, hogy a vezeték jellege alapján merre érdemes indulni.

A lényeg egyszerű: fix, mozdulatlan helyeken (pl. falban) a tömör erezetű vezeték a nyerő. Ahol viszont mozgás, rezgés várható, ott a sodrott vezeték a szakszerű és biztonságos választás.

A klasszikus: csavaros sorkapocs (csoki)

A csavaros sorkapocs, vagy ahogy a legtöbben ismerik, a csoki, évtizedek óta a villanyszerelés egyik alappillére. A működése pofonegyszerű: a csupaszolt drótot egy fém hüvelybe csúsztatjuk, amit aztán egy vagy két csavarral rögzítünk.

• Pénztárcabarát: Vitathatatlanul ez az egyik legolcsóbb kötőelem.
• Sokoldalú: Megfelelően használva tömör és (érvéghüvellyel) sodrott vezetékekhez is jó.
• Bontható: A csavarok kilazításával a kötés bármikor szétbontható és újra összerakható.

A hátránya, hogy a szerelés időigényesebb, és a csavarokat érezni kell. Ha túl laza, a kötés melegedni fog, ami tűzveszélyes. Ha viszont túlhúzzuk, a csavar elnyírhatja a vékonyabb rézszálakat.

A forrasztás művészete és buktatói

A forrasztás során olvadt ónnal hozunk létre egy elektromosan stabil kapcsolatot. Egy jól elkészített forrasztott kötésnek elképesztően alacsony az átmeneti ellenállása – elektromos szempontból szinte tökéletes.

Azonban a kép ennél sokkal árnyaltabb. A forrasztás, bár villamosan kiváló, mechanikailag az egyik leggyengébb láncszem. Az ón merevvé teszi a rézszálakat a kötés közvetlen környékén, ami egy koncentrált feszültségpontot hoz létre a hajlékony és a merev rész találkozásánál. Itt a vezeték a legkisebb rezgéstől is könnyedén eltörhet.

A forrasztást ezért szinte kizárólag olyan helyeken alkalmazzuk, ahol a kötés teljesen védett a mozgástól és a rezgéstől, például nyomtatott áramköri lapokon (NYÁK) vagy finomelektronikai berendezések belsejében.

Érdekesség, hogy a modern járműiparban már szinte teljesen elhagyták a forrasztást a vezetékkötegek javításánál. A fejlettebb késes vagy krimpelős csatlakozók akár 80%-kal is lerövidíthetik a szerelési időt a hagyományosabb módszerekhez képest. Ha mélyebben érdekel a téma, a járműelektronikai kötések világáról ezen a szakmai oldalon olvashatsz többet.

Krimpelés (saruzás): bombabiztos kötések rezgés ellen

A krimpelés egy hidegsajtolási eljárás. Egy speciális fogóval egy fém hüvelyt (kábelsarut vagy érvéghüvelyt) préselünk rá a vezeték végére. Az eredmény egy elképesztően erős, mechanikailag és elektromosan is megbízható kapcsolat.

Ez a technika gyakorlatilag megkerülhetetlen a járműiparban, a gépgyártásban és minden olyan területen, ahol a kötések folyamatos rázkódásnak, vibrációnak vannak kitéve. A profi krimpelés ráadásul gáztömör, ami meggátolja a levegő és a pára bejutását, így minimalizálva a korrózió veszélyét.

A tuti krimpelés titkai:

1. Jó szerszám: Minden sarutípushoz és keresztmetszethez külön profilú fogó kell. Az univerzális fogók itt nem játszanak.
2. Pontos méret: A sarunak és a vezetéknek tökéletesen passzolnia kell. Ne legyen se túl szoros, se túl laza.
3. Tisztaság: Mindig tiszta, oxidmentes vezetékkel és saruval dolgozz.

WAGO: a gyors és modern megoldás

A rugós-karos vezeték-összekötők – melyek közül a WAGO a legismertebb márka – valósággal forradalmasították a villanyszerelést. A működés zseniálisan egyszerű: felnyitod a kis kart, betolod a csupaszolt vezetéket, majd lezárod a kart. Egy belső rugó állandó, bivalyerős nyomással rögzíti a vezetéket.

Az előnyei magukért beszélnek:

• Villámgyors: Nincs csavarozás, a kötés szó szerint másodpercek alatt kész van.
• Gondozásmentes: A rugóerő állandó, nem lazul ki sem a rezgéstől, sem a hőtágulástól.
• Univerzális: A modern típusok a tömör és sodrott vezetékeket is gond nélkül fogadják, akár egyazon kötőelemben vegyesen is.

Ezek a tulajdonságok teszik a WAGO-t verhetetlenné a szerelvény- és kötődobozokban, ahol kevés a hely és minden perc számít. Bár darabra drágábbak, mint a hagyományos csokik, a megspórolt munkaidővel és a megbízhatósággal ez az ár bőven megtérül.

Vezetékkötési technikák összehasonlítása

Hogy könnyebb legyen a döntés, az alábbi táblázatban összefoglaltuk a leggyakoribb vezetékkötési módszerek legfontosabb tulajdonságait.

Mint látható, minden technikának megvan a maga helye és ideje. Egy tapasztalt szakember ismérve, hogy mindig az adott feladathoz leginkább illő, legbiztonságosabb megoldást választja.

Gyakori hibák, amikbe ne essünk bele

Az elektromos vezetékek összekötésénél egyetlen apró hiba is komoly galibát okozhat. Egy laza csavar, egy rosszul megválasztott vezeték vagy egy hanyag szigetelés nemcsak működési zavart jelent, hanem valós tűz- és áramütésveszély forrása is lehet. Nézzük sorra azokat a tipikus buktatókat, amik a legtöbb problémát okozzák, hogy felkészülten, magabiztosan kerülhesse el őket.

A leggyakoribb hiba: rosszul megválasztott keresztmetszet

A legveszélyesebb tévedések egyike, amikor valaki alulméretezi a vezetéket. Ha a vezeték keresztmetszete túl kicsi ahhoz az áramhoz képest, ami átfolyik rajta, az ellenállása miatt melegedni kezd. Ez a melegedés idővel megolvasztja a szigetelést, ami rövidzárlathoz, és a legrosszabb esetben tűzhöz vezethet.

Tipikus példa, amikor egy 2,5 mm²-es vezetéket igénylő dugalj áramkörét valaki „csak egy kicsit” megtoldja egy vékonyabb, 1,5 mm²-es darabbal. Bár a rendszer látszólag működik, a leggyengébb láncszem – a vékonyabb vezeték – folyamatosan túlterhelődik. Olyan, mint egy időzített bomba a falban.

A vezeték keresztmetszetének meghatározása nem hasraütés-szerű dolog. Mindig a várható maximális terhelés és a vonatkozó szabványok alapján kell dönteni, sőt, a vezeték hosszát és a környezeti hatásokat is figyelembe kell venni.

Magyarországon az MSZ 447:2009 szabvány írja elő az elektromos hálózatok tervezésének szabályait. Gyakori hiba, hogy egy felújításnál minden új konnektort és lámpát egyetlen meglévő áramkörre kötnek. A szabályozás szerint egy áramkörre legfeljebb 10 csatlakozót és 20 fényforrást lehetne telepíteni, de a biztonságos gyakorlat az, ha a rendszert több, külön biztosított áramkörre bontjuk. A hazai szabályozásról és a helyes méretezésről részletesebben is olvashat a MEE VET szakmai anyagában.

A blankolás kritikus pontjai

A vezeték csupaszítása, vagyis a blankolás, egyszerűnek tűnhet, de rengeteg hibalehetőséget rejt. A két leggyakoribb probléma: túl rövidre vagy túl hosszúra sikerül.

• Túl rövid csupaszítás: Ha a blankolt rész rövidebb, mint 10-12 mm, a kötőelem (például egy sorkapocs) nem tudja stabilan megfogni a rezet. Az érintkezés bizonytalan lesz, a kötés pedig melegedni fog.
• Túl hosszú csupaszítás: Ha a csupasz réz kilóg a kötőelemből, az súlyos zárlatveszélyt jelent. Egy kötődobozban a kilógó szál pillanatok alatt hozzáérhet egy másik vezetékhez vagy a doboz fém részéhez.

A legjobb, amit tehet, ha beszerez egy automata blankoló fogót. Ezzel a szerszámmal mindig pontos hosszúságú és sérülésmentes csupaszítást tud végezni.

A tiltott párosítás: réz és alumínium

Régi épületekben még ma is belefuthatunk alumínium vezetékekbe. Sokan elkövetik azt a kapitális hibát, hogy ezeket gondolkodás nélkül összekötik a modern rézvezetékekkel. Ezt szigorúan tilos megtenni, mert rendkívül veszélyes!

Ahol a réz és az alumínium érintkezik, ott – főleg párás környezetben – galvanikus korrózió indul be. Ez a kémiai folyamat szó szerint szétmarja a kötést, drasztikusan megnöveli az átmeneti ellenállást, ami végül heves melegedéshez vezet. A két fém összekötésére kizárólag speciális, erre a célra gyártott kötőelemek valók, például a WAGO Alu-Plus pasztával ellátott csatlakozói.

Sodrott és tömör vezetékek egy kötésben

Gyakori feladat, hogy a falból kijövő tömör vezetéket kell összekötni egy lámpatest hajlékony, sodrott vezetékével. A hagyományos csavaros sorkapcsok, vagyis a "csokik", erre a feladatra alkalmatlanok. A csavar ugyanis szétnyomja a puha, sodrott eret, vagy egyszerűen nem rögzíti elég stabilan.

Ilyenkor a legprofibb megoldás a modern, karos WAGO csatlakozók használata. Ezeket pont arra tervezték, hogy a tömör és sodrott (akár érvéghüvellyel, akár anélkül) ereket is biztonságosan és stabilan rögzítsék egyetlen kötőelemben.

Az elhagyott szigetelés és kötődoboz – a legsúlyosabb bűnök

Végül, de nem utolsósorban jöjjön a két leginkább életveszélyes hanyagság: a szakszerűtlen szigetelés és a kötődoboz elhagyása. Egy kötést soha, de soha nem elég csupán szigetelőszalaggal körbetekerni! A szalag idővel elveszíti a tapadását, letekeredik, és feszültség alatt álló részeket hagy szabadon.

Minden elektromos vezeték összekötését kizárólag megfelelő méretű és típusú kötődobozban szabad elvégezni. A doboz mechanikai védelmet nyújt a kötéseknek, megóvja őket a portól és a párától, és ami a legfontosabb: megvéd minket a véletlen érintéstől. A kötődoboz elhagyása a villanyszerelés egyik legsúlyosabb szakmai hibája.

A kész kötés ellenőrzése és szigetelése

Az elektromos vezeték összekötése nem ér véget a csatlakozó rögzítésével. Bár a munka oroszlánrésze kész, a legfontosabb, biztonságot garantáló lépések csak most jönnek. Egy lezáratlan vagy ellenőrizetlen kötés olyan, mint egy időzített bomba – csak a megfelelő pillanatra vár, hogy galibát okozzon. Éppen ezért, mielőtt lezárnánk a munkát, két alapvető próbát mindig el kell végeznünk: egy mechanikait és egy elektromost.

A mechanikai stabilitás próbája

Mielőtt bármilyen műszert elővennénk, jöjjön egy pofonegyszerű, de annál hatékonyabb teszt: a húzáspróba. Finoman, de határozott mozdulattal húzzuk meg a kötésből kiálló összes vezetéket, szépen, egyesével. A cél nem az, hogy kitépjük őket, csupán annak a gyors ellenőrzése, hogy a kötés stabilan tart-e.

Ha egy vezeték megmozdul vagy kicsúszik, az egyértelmű jelzés: a csatlakozás nem lett tökéletes. Lehet, hogy egy sorkapocs csavarja laza maradt, a krimpelés nem sikerült rendesen, vagy a vezeték nem csúszott be elég mélyre a WAGO csatlakozóba. Ilyenkor nincs mese, a kötést azonnal szét kell szedni és újra, sokkal gondosabban kell elkészíteni.

Egy mechanikailag gyenge kötés nemcsak a rázkódástól lazulhat ki idővel. Az áram által keltett hő miatti hőtágulás is tovább ronthatja az állapotát. A húzáspróba a legegyszerűbb, de legfontosabb védelmi vonal a későbbi melegedés ellen.

Elektromos ellenőrzés multiméterrel

Ha a mechanikai teszt sikeres volt, jöhet az elektromos tulajdonságok igazolása. Ehhez szükségünk lesz egy multiméterre, amit folytonosságmérő (sípoló) vagy ellenállásmérő (Ω) állásba kell kapcsolnunk.

A mérés menete a következőképpen zajlik:

• Folytonosságvizsgálat: Érintsük a multiméter egyik mérőcsúcsát a kötésbe bemenő vezeték csupasz végéhez, a másikat pedig a kimenő vezeték végéhez. Ha a műszer sípol vagy 0 közeli értéket jelez, akkor az elektromos kapcsolat rendben van.
• Ellenállásmérés: A még pontosabb eredmény érdekében válasszuk a legalacsonyabb ellenállásmérési tartományt. Egy jó kötés ellenállása elenyésző, ideális esetben kevesebb, mint 0,5 Ohm. Ha ennél jóval magasabb értéket kapunk, az megnövekedett átmeneti ellenállásra utal, ami a jövőben garantáltan melegedéshez és problémákhoz vezet.

Ez a kétlépcsős ellenőrzés biztosít minket arról, hogy a kötésünk mechanikailag stabil és elektromosan is kifogástalan.

A szigetelés, mint az utolsó védőbástya

Az ellenőrzött és hibátlannak ítélt kötés utolsó lépése a szakszerű szigetelés. Ennek a célja kettős: egyrészt megvédi a feszültség alatt álló részeket a véletlen érintéstől, másrészt óvja a kötést a környezeti hatásoktól, mint a portól és a párától.

Zsugorcső használata A legprofibb és legszebb megoldás a zsugorcső. Ez egy speciális műanyag cső, ami hő (például egy hőlégfúvó) hatására szorosan rázsugorodik a kötésre, így tökéletes, víz- és pormentes szigetelést alkot. Különösen ajánlott autóvillamosságnál vagy olyan helyeken, ahol a kötésnek komolyabb mechanikai védelemre is szüksége van.

Szigetelőszalag helyes alkalmazása Bár a zsugorcső a csúcskategória, egy jó minőségű, minősített szigetelőszalag is tökéletes megoldás, feltéve, hogy helyesen használjuk. A titok a technikában van:

• Mindig enyhén feszítve tekerjük, hogy szépen rásimuljon a felületre.
• Legalább 50%-os átfedéssel haladjunk a következő réteggel.
• A szigetelést a vezeték eredeti, sértetlen szigetelésén kezdjük, haladjunk át a csupasz kötésen, majd fejezzük be a másik oldali ép szigetelésen.

A legfontosabb íratlan szabály azonban az, hogy minden kötést egy erre a célra készült kötődobozban helyezzünk el. Ez a doboz adja meg a végső mechanikai védelmet, és megakadályozza, hogy a kötések sérüljenek, vagy bárki véletlenül hozzáférjen.

Gyakori dilemmák a vezetékkötésnél: a szakértő válaszol

A vezetékek összekötése körül mindig akadnak kérdések, sőt, néha egészen makacs tévhitek is felbukkannak. Nézzük sorra a leggyakoribb felvetéseket, hogy legközelebb már magabiztosan tudja, mi a helyes és biztonságos eljárás.

Szigetelőszalag vagy zsugorcső? Mikor melyiket?

Mindkettő szigetel, ez tény, de teljesen más ligában játszanak. Egy jó minőségű, minősítéssel rendelkező szigetelőszalag, ha szakszerűen, átlapolással tekerjük fel, megteszi egy kötődobozon belül, száraz helyen. Ideiglenes megoldásnak is jó.

A zsugorcső viszont a végleges, profi kategória. Amikor rámelegítjük, rázsugorodik a kötésre, mintha ráöntötték volna. Ez nemcsak tökéletes elektromos szigetelést ad, de mechanikai védelmet is nyújt, és ami a legfontosabb: teljesen vízhatlanná teszi a kapcsolatot. Autóban, kültéren, motoroknál, vagy bárhol, ahol rezgés van, felejtse el a szigetelőszalagot. Idővel a ragasztó elenged, a szalag letekeredik, és kész a baj.

Mi a teendő, ha tele van a kötődoboz?

A túlzsúfolt kötődoboz egy időzített bomba. Ha belegyömöszöljük a vezetékeket, megtörhetnek, a csatlakozások kilazulhatnak, és a keletkező hő sem tud hová távozni. Ebből pedig könnyen túlmelegedés, vagy akár tűz is lehet.

Sosem szabad erőszakkal bepréselni a kábeleket! Ha kevés a hely, csak egyetlen szakszerű megoldás létezik: a dobozt nagyobbra kell cserélni. Esetleg egy második dobozt kell beépíteni, hogy elosszuk a kötéseket. A modern, karcsú WAGO csatlakozók is sokat segíthetnek, mert jóval kevesebb helyet foglalnak, mint a régi „csokik”.

Tényleg mindig kötelező az érvéghüvely a sodrott vezetékekre?

Az érvéghüvelynek egyetlen, de nagyon fontos feladata van: összefogja a sodrott rézvezeték vékony elemi szálait, hogy a csavar ne tudja őket szétlapítani vagy elnyírni.

• Csavaros sorkapcsoknál (pl. „csoki”): Itt a használata nem lehetőség, hanem kötelezettség. Hüvely nélkül a csavar roncsolja a szálakat, ami rossz kontaktust, melegedést és hosszú távon hibát okoz.
• Rugós-karos csatlakozóknál (pl. WAGO 221 sorozat): Ezeket a modern csodákat pont arra találták ki, hogy érvéghüvely nélkül is tökéletesen működjenek. A belső rugós szerkezetük biztonságosan és sérülésmentesen rögzíti a csupasz sodrott eret is.

Hányszor használhatom újra ugyanazt a WAGO csatlakozót?

A gyártó szerint a karos WAGO-k többször is felhasználhatók, hiszen a rugós mechanizmusuk nem fárad el, mint egy csavar. Mielőtt azonban újra bekötné, mindig nézze meg alaposan! A karok feszesen mozognak? A belseje tiszta, nincs benne vezetéktörmelék, kosz vagy oxidáció? Ha bármi gyanúsat lát – elszíneződés, repedés, laza kar –, ne kockáztasson, dobja ki, és vegyen elő egy újat. A biztonság mindig az első.

Egy megbízható elektromos vezeték összekötése a minőségi anyagoknál és a megfelelő szerszámoknál kezdődik. Az ElektroExpressz webshopban a profi villanyszerelők és az igényes barkácsolók is mindent megtalálnak egy helyen, a prémium vezetékektől a legújabb WAGO kötőelemekig. Vessen egy pillantást a kínálatunkra még ma!
