Elektromos vezeték kereső profi útmutató

Ne bízza a véletlenre – a modern technológia ön mellett áll

A falak, padlók és födémek bonyolult hálózatokat rejtenek. Elektromos kábelek, vízvezetékek, fém- és faszerkezetek futnak láthatatlanul a burkolat mögött. Bármilyen felújítás, szerelés vagy akár egy egyszerű képfelfúrás során beléjük fúrni nemcsak anyagi kárt okoz, de súlyos, akár életveszélyes áramütéshez is vezethet.

Az elektromos vezeték kereső – vagy ahogy sokan ismerik, kábelkereső, vezetéknyomkövető – éppen ezt a bizonytalanságot szünteti meg. Ez nem csupán egy drága kütyü, hanem a hatékonyság és a profizmus kulcsa. Használatával a szakember pontosan feltérképezheti a munkaterületet, még mielőtt egyetlen csavart is behajtana.

Kinek a szerszámosládájából nem hiányozhat?

Bár elsőre a villanyszerelők jutnak eszünkbe, rengeteg más szakmában is alapvető munkaeszköz. A mindennapi kihívások sokrétűek, és egy megbízható detektor mindegyikre megoldást kínál:

• Villanyszerelők: Feszültség alatt álló vezetékek azonosítása, megszakadt kábelek helyének bemérése, vagy a teljes hálózat nyomvonalának követése – ezek a mindennapos feladatok.
• Gipszkartonozók és belsőépítészek: A tartószerkezetek (fa- vagy fémprofilok) megtalálása a stabil rögzítéshez elengedhetetlen, miközben ki kell kerülni a már meglévő vezetékeket.
• Épületgépészek: Víz- és fűtéscsövek felkutatása a falban, megelőzve ezzel a költséges és bosszantó csőtöréseket.
• Karbantartók és beszerzők: A biztonságos munkavégzés feltételeinek megteremtése és a megfelelő eszközpark biztosítása a csapatnak.

Magyarországon az építőipar és a karbantartási szektor folyamatosan fejlődik, így az elektromos vezetékek biztonságos felkutatása egyre fontosabb. A rejtett vezetékek figyelmen kívül hagyása komoly baleseti kockázatot jelent. A modern, multifrekvenciás eszközök, mint a 33+131 kHz szimultán jelvevővel működő modellek, már nemcsak az általános célú vezetékkeresésre jók, hanem kisebb csövek, sőt, telekommunikációs és száloptikás kábelek felderítésére is alkalmasak. Ha többet szeretne tudni a professzionális kábelkeresőkről, fedezze fel a legújabb technológiai megoldásokat a PCE-Hungary oldalán.

Egyetlen elkerült baleset vagy megelőzött javítási költség többszörösen visszahozza egy minőségi elektromos vezeték kereső árát. Ez nem kiadás, hanem befektetés a biztonságba és a hatékonyságba.

Gyors áttekintés: melyik feladatra melyik eszköz?

Hogy könnyebben eligazodjon a különböző típusok között, az alábbi táblázatban összefoglaltuk, melyik alapvető feladathoz milyen technológia passzol a legjobban. Ezzel megalapozzuk a cikk további, részletesebb részeit, ahol mélyebben is belemegyünk az egyes típusok működésébe.

Gyakori feladatok és az ajánlott vezetékkereső típusok

Ahogy a táblázatból is látszik, nincs egyetlen, mindenre jó megoldás. A megfelelő eszköz kiválasztása mindig a konkrét feladattól függ, de a jó hír, hogy ma már szinte minden kihívásra létezik specializált vagy kombinált megoldás.

Hogy lát a falba egy vezetékkereső? A technológia a gyakorlatban

Hogyan képes egy egyszerű kézi műszer „belátni” a falba? A válasz nem valami mágia, hanem kőkemény fizika. Ha megértjük, mi rejlik az elektromos vezeték keresők működése mögött, sokkal könnyebb lesz a megfelelő eszközt kiválasztani, és persze hatékonyabban is tudjuk majd használni.

Gondoljunk az induktív vezetékkeresőre úgy, mint egy zsebrádióra. Ez a rádió viszont nem a Petőfit fogja, hanem azt a láthatatlan elektromágneses „adást”, amit a falban futó, feszültség alatt álló vezetékek keltenek. Amikor az áram keresztülfolyik egy kábelen, egy gyenge elektromágneses mezőt hoz létre maga körül. Az induktív kereső pont ezt a mezőt „hallja meg”. Ahogy közeledünk a vezetékhez, a „jel” egyre hangosabb lesz, amit a műszer egyértelmű hang- vagy fényjelzéssel tudat velünk.

Ezzel szemben a kapacitív keresők teljesen más elven dolgoznak. Ezeket leginkább egy pókhoz hasonlíthatnám, amely a hálóján a legapróbb rezdülést is azonnal megérzi. A kapacitív szenzor a fal elektromos kapacitásának, vagyis a töltéstároló képességének változásait figyeli. Amikor végighúzzuk a felületen, az érzékelő észleli, ahogy a fal sűrűsége és anyaga megváltozik – legyen az egy fagerenda, egy fémprofil, vagy éppen egy vezeték –, és azonnal jelez.

Aktív vagy passzív keresés? Nem mindegy!

A működési elv mellett óriási különbség van a keresési módszerek között is. Két fő kategóriát kell megismernünk, mert ez dönti el, hogy a műszerünk milyen jeleket képes egyáltalán megtalálni.

A passzív keresés a legegyszerűbb. Ilyenkor a vezetékkereső a már meglévő, természetes jeleket keresi, amit a feszültség alatt álló (AC) hálózatok bocsátanak ki. Tökéletes arra, hogy fúrás előtt gyorsan leellenőrizzük, fut-e áram a falban. De van egy komoly korlátja: a feszültségmentesített, elvágott vagy épp megszakadt kábeleket ezzel a módszerrel sosem fogjuk megtalálni.

Az aktív keresés ehhez képest egy teljesen más liga: sokkal precízebb és sokoldalúbb. Ehhez már két dolog kell: egy jeladó (generátor) és egy vevő. A folyamat a következőképpen zajlik:

1. Csatlakozás: A jeladót rákötjük a keresett, feszültségmentesített vezeték egyik végére.
2. Jeladás: A generátor egyedi, meghatározott frekvenciájú jelet küld végig a kábelen.
3. Nyomkövetés: A vevővel (magával a keresővel) már pontosan ezt az egyedi jelet keressük, így akár méterekre, zsúfolt kötegekben is hajszálpontosan követhetjük a vezeték útját.

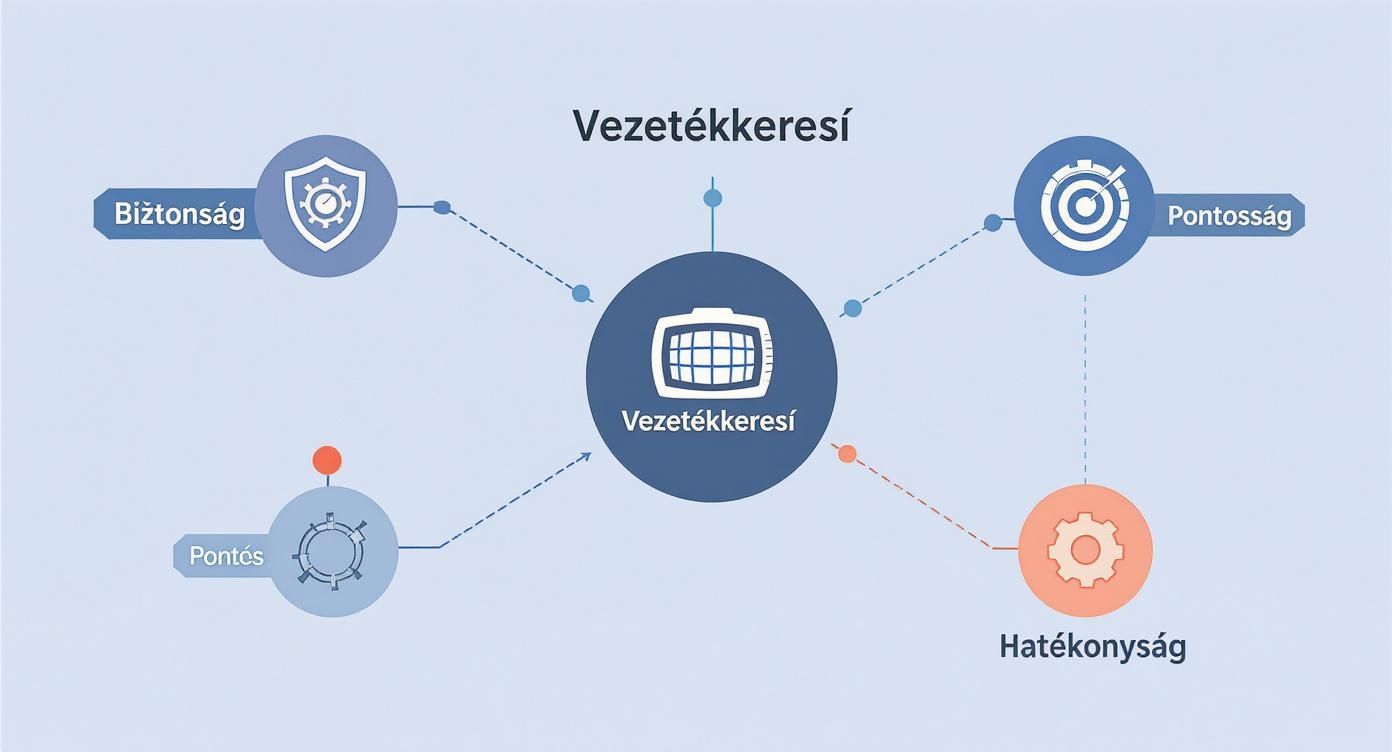

Ez a diagram remekül összefoglalja a vezetékkeresés három alappillérét, amelyek a biztonságos és hatékony munkavégzés alapját képezik.

Ahogy az ábra is mutatja, a pontosság, a biztonság és a hatékonyság kéz a kézben járnak. Egy pontos műszer növeli a biztonságot, a biztonságos munkavégzés pedig hatékonyabbá teszi az egész folyamatot.

Miért fontos mindezt tudni a terepen?

Annak megértése, hogy a kezedben tartott vezetékkereső milyen elven működik, mindent megváltoztat. Ha például egy régi vályogfalban keresel vezetéket, aminek magas a nedvességtartalma, egy kapacitív kereső könnyen tévesen jelezhet, hiszen a nedvesség is megváltoztatja a fal anyagszerkezetét.

Egy tapasztalt szakember pontosan tudja, mikor melyik technológiában bízhat. Például egy sűrűn vasalt betonfödémben a passzív induktív keresés szinte reménytelen, mert a betonvas leárnyékolja a gyenge jeleket. Ilyenkor csak egy erős jeladóval végzett aktív keresés hozhat megbízható eredményt, ha egy földkábel vagy cső nyomvonalát kell feltérképezni. A technológia ismerete teszi a találgatásból precíz diagnosztikát.

A tökéletes vezetékkereső kiválasztásának szempontjai

A megfelelő elektromos vezeték kereső kiválasztása nem csupán egy eszköz beszerzése – ez egy olyan döntés, ami közvetlenül hat a munka minőségére, sebességére és legfőképpen a biztonságára. A piac tele van jobbnál-jobb ajánlatokkal, de a műszaki adatok és a hangzatos funkciók tengerében könnyű elveszni.

Mielőtt belevetnénk magunkat a konkrét modellekbe, a legfontosabb, hogy ne a funkciók listájából, hanem a saját, valós igényeinkből induljunk ki. Egy villanyszerelőnek a megbízható AC feszültségérzékelés a szent grál, míg egy gipszkartonozó szakembernek az a legfontosabb, hogy a fém- és faszerkezeteket találja meg villámgyorsan.

Az alapvető műszaki paraméterek

A jó választás három kulcsfontosságú műszaki paraméteren nyugszik. Ezek azok a számok, amik a terepen kézzelfogható különbséget jelentenek.

• Keresési mélység: Ez a szám mutatja meg, hogy az eszköz milyen mélyen képes „belátni” a falba. Egy belépő szintű modell általában 2-4 cm mélységig ad megbízható jelet, míg a komolyabb, professzionális multidetektorok akár 10-12 cm mélyen is kiszúrják a fémet vagy a feszültség alatt lévő kábeleket.
• Pontosság: A pontosság itt nem csak annyit tesz, hogy jelez-e vagy sem. Azt jelenti, hogy mennyire precízen mutatja meg a bemért objektum helyét. A fejlettebb készülékek már nemcsak pittyegnek valahol a falon, hanem pontosan megmutatják a tárgy közepét is – ez fúrásnál aranyat ér.
• Anyagfelismerés: Egy egyszerű elektromos vezeték kereső csak a feszültség alatt álló AC kábeleket ismeri fel. Ezzel szemben a kombinált vagy multidetektorok különbséget tudnak tenni vas- és színesfémek, faszerkezetek, sőt, némelyikük még a műanyag csövek között is.

Egy fontos szakmai tipp: a gyártók a keresési mélységet általában a legnehezebb körülményre, például vasbetonra adják meg. Egy sima tégla- vagy gipszkarton falban szinte biztos, hogy az eszköz mélyebbre fog „látni”, mint a specifikációban megadott minimum érték.

Funkciók, amik valóban számítanak

A puszta számokon túl vannak olyan kényelmi és biztonsági funkciók, amik tényleg megkönnyítik a mindennapi munkát. Ezek nem csak marketingfogások, hanem valós értéket képviselnek.

Egy digitális kijelző például nagyságrendekkel több infót ad, mint egy egyszerű villogó LED. Megmutatja a talált anyag típusát, a jelerősséget, sőt, akár a pontos mélységet is. A középpont-kereső funkció (center-finding) pedig egyértelműen bejelöli a tartószerkezet középvonalát, így a rögzítés garantáltan stabil lesz.

Az azonnali feszültség-figyelmeztetés (live wire warning) egy abszolút kritikus biztonsági extra. Ez azt jelenti, hogy a készülék bármilyen keresési módban (akár fát, akár fémet keresünk) azonnal riaszt, ha feszültség alatt álló vezetéket észlel a közelben. Ezzel súlyos baleseteket előzhetünk meg.

A hazai építőiparban egyre nagyobb az igény a modern diagnosztikai eszközökre. Olyan népszerű modellek, mint a Bosch Truvo vagy az Einhell TC-MD 50 digitális detektor, már komplex szerkezetekben is megbízhatóan azonosítják a különböző anyagokat. Az árak persze igen széles skálán mozognak: egy egyszerűbb modell már 1 790 Ft-tól is kapható, míg egy profi, multifunkciós eszközért akár 41 845 Ft-ot is elkérhetnek, tudástól és márkától függően. A piaci helyzetről többet is megtudhat a GVH kapcsolódó elemzéséből.

Hogyan válasszon szakma szerint?

Nincs olyan, hogy „a legjobb” vezetékkereső. A legjobb az, amelyik az Ön munkájához a leginkább passzol.

Hogy segítsünk a döntésben, összeállítottunk egy gyors összehasonlító táblázatot:

Vezetékkereső modellek összehasonlítása felhasználás szerint

Hasonlítsa össze a különböző kategóriájú modelleket a legfontosabb tulajdonságok mentén, hogy megtalálja az Önnek megfelelőt.

A beszerzés előtt mindig tegye fel magának a kérdést: milyen anyagokat kell a leggyakrabban keresnem, és milyen mélységben? Ha erre megvan a válasz, máris sokkal könnyebb lesz leszűkíteni a kört, és megtalálni azt a készüléket, amely a mindennapokban a megbízható segítőtársa lesz.

Hogyan használd a vezetékkeresőt? Útmutató lépésről lépésre

Hiába van a kezedben egy csúcskategóriás elektromos vezeték kereső, ha nem ismered a helyes technikát. A pontatlan mérés nemcsak bosszúság, de komoly veszélyforrás is. Nézzük át együtt, lépésről lépésre, hogyan hozhatsz ki belőle megbízható eredményt, az előkészületektől a jelek helyes értelmezéséig.

A folyamat alfája és omegája, amit a legtöbben mégis kihagynak, a kalibráció. Nem egy ördöngösség, mégis minden ezen áll vagy bukik. A kalibrálás során lényegében „megtanítjuk” a műszernek, hogy milyen a vizsgált fal anyaga és sűrűsége.

Képzeld el, mintha egy zajszűrős fejhallgatót vennél fel. Mielőtt elindítod a zenét, a füles felméri a környezeti zajokat, hogy utána azokat ki tudja zárni. A vezetékkereső is pont ezt csinálja: először megismeri a fal „alapzaját”, hogy utána már csak azt jelezze, ami tényleg ott van – legyen az vezeték, fémprofil vagy egy fagerenda.

A kalibráció menete a gyakorlatban

Mielőtt nekiesnél a falnak, mindig szánj rá pár másodpercet erre a három egyszerű lépésre. Fontos: ha új falfelületre mész át, a kalibrációt ismételd meg!

1. Találj egy referenciapontot: Keress egy olyan részt a falon, ahol nagy eséllyel nincs semmi. Általában a konnektoroktól, kapcsolóktól távolabb eső üres területek tökéletesek erre.
2. Helyezd fel a műszert: Nyomd a keresőt határozottan, de nem teljes erőből a falnak. A lényeg, hogy a szenzor teljes felületen érintkezzen.
3. Indítsd a kalibrációt: Nyomd meg, és tartsd lenyomva a kalibrációs gombot, amíg a készülék egy pittyenő hanggal vagy fénnyel nem jelzi, hogy kész. Ez általában csak 1-3 másodperc. A műszer most már „ismeri” a falat.

Egy gyakori hibaforrás, ha a fal még nedves, például friss vakolás vagy magas páratartalom miatt. Ez megzavarhatja a kapacitív szenzorokat, és téves jelzéseket kaphatsz. Ilyenkor vagy várj, amíg a fal kiszárad, vagy ha csak feszültség alatti kábelt keresel, használj inkább induktív elven működő eszközt.

A szkennelés íratlan szabályai

Ha a kalibráció megvan, jöhet a lényeg. A legfontosabb a türelem és a módszeresség. A kapkodás a leggyakoribb hiba, ami pontatlan eredményekhez vezet.

• Lassú, egyenletes mozgás: Toljad a keresőt lassan, folyamatosan a falon. Képzeld el, mintha egy pohár vizet egyensúlyoznál a tetején – pont ilyen simán kell mozognod.
• A keresztpróba mindent eldönt: Amikor a műszer jelez, ne hidd el azonnal. Jelöld be ceruzával a pontot, majd csináld meg a keresést 90 fokkal elforgatva is. A két vonal metszéspontja fogja megadni a legpontosabb helyet.
• Értelmezd a jeleket: A komolyabb készülékek már nemcsak sípolnak. Figyeld a kijelzőt: a piktogramok, a jelerősség-skála és a hangmagasság változása mind árulkodó. Minél közelebb vagy a célponthoz, annál erősebb lesz a jelzés.

Ha ezt a technikát elsajátítod, drasztikusan lecsökkented a téves riasztások számát, és magabiztosan, akár milliméteres pontossággal találod meg a falban rejtőző akadályokat. Ez a fajta precizitás garantálja a biztonságos és hatékony munkát, és megóv a drága javításoktól vagy egy esetleges balesettől.

Haladó technikák és profi alkalmazási területek

Amikor már az alapok mennek, ideje szintet lépni. Egy profi kábelkereső nem csak egy sima detektor, hanem egy precíziós diagnosztikai eszköz a hozzáértő kezekben. Az igazán trükkös helyzetek megoldásához pedig olyan technikák kellenek, amik messze túlmutatnak a fúrás előtti gyors ellenőrzésen.

Ezek a módszerek nemcsak a pontosságot turbózzák fel, hanem teljesen új kapukat nyitnak meg az alkalmazásban.

Tipikusan ilyen speciális terület a padlófűtési rendszerek feltérképezése. Itt a hagyományos, passzív keresők azonnal elvéreznek, hiszen a műanyag csövek nem bocsátanak ki semmilyen jelet. Mi a megoldás? Az aktív, jeladós rendszer. A jelgenerátort egyszerűen rácsatlakoztatjuk a fűtési kör osztó-gyűjtőjére, ami egy követhető jelet pumpál a rendszerbe. Így anélkül tudjuk hajszálpontosan végigkövetni a csövek útját, hogy egyetlen csempét is fel kellene törni.

A keresési módok mesteri szintű használata

A komolyabb kábelkeresők többféle üzemmódot kínálnak, és ezek nem csak marketingrizsák a dobozon. Mindegyiket más-más helyzetre találták ki, és a siker kulcsa az, hogy tudjuk, mikor melyiket kell bevetni.

• Power (Hálózati) mód: Ez az alap passzív keresés. A feszültség alatt álló, 50/60 Hz-es AC vezetékek természetes mágneses terét szimatolja ki. Villámgyors ellenőrzésre tökéletes, de egy sűrűn vasalt betonfödémben vagy egy gépészeti aknában a jelek könnyen egybemosódnak, és használhatatlanná válik.
• Radio mód: Szintén passzív, de itt a trükk az, hogy a környezetünkben mindenhol jelenlévő, nagyon alacsony frekvenciájú (VLF) rádiójeleket használja. Ezek a jelek a földben futó fémcsöveken, kábeleken újra kisugárzódnak, a detektor pedig ezt kapja el. Ismeretlen nyomvonalú fémcsövek vagy földkábelek elsődleges felderítésére zseniális.
• Generator (Jeladós) mód: Na, ez az aktív keresés csúcsa. A jeladó egy teljesen egyedi, specifikus frekvenciájú jelet küld a vizsgált vezetékre. Ez a legpontosabb és legbiztosabb módszer, mert a vevő csak és kizárólag ezt a jelet keresi, és minden más környezeti zajt figyelmen kívül hagy.

Gondoljunk csak bele: egy zsúfolt gépészeti aknában, ahol tucatnyi kábel fut egymás mellett, a Power mód teljesen vakon lenne. Itt csakis a jeladós módszer működik. Rácsatlakoztatjuk a jeladót a keresett kábelre, és a vevővel akár a kötegen belül is centire pontosan végig tudjuk követni.

Profi tipp: Egy sűrűn vasalt betonfalnál először érdemes a Radio móddal feltérképezni a betonvas hálót. Miután megvan, hol fut a vas, átválthatunk egy alacsonyabb frekvenciájú (8 kHz) jeladós módra. Ez a frekvencia sokkal jobban „átlát” a fémszerkezeten, mint a magasabb társai.

Hogyan kezeljük a speciális kihívásokat?

A telekommunikációs és adatkábelek felderítése egy másik klasszikus fejtörő. Ezeken általában olyan alacsony feszültség van, hogy a Power mód észre sem veszi őket. A megoldás itt is a jeladó, de egy magasabb, 33 kHz vagy akár 131 kHz frekvenciával. Ez a magasabb frekvencia könnyebben „átugrik” a szigeteléseken, és a vékonyabb ereken is stabil, pontos jelet ad.

A zavaró jelek kiszűrése pedig létfontosságú. Ha a vevő túl sok háttérzajt szed össze, és folyamatosan sípol, egyszerűen csökkenteni kell az érzékenységét. Ezzel a gyengébb, de számunkra releváns jelre tudunk fókuszálni, miközben a zavaró zajt elnyomjuk.

A profi készülékek, például a multifrekvenciás modellek, akár egyszerre több módot is használnak, hogy a legmegbízhatóbb eredményt adják. Villanyszerelők, épületgépészek napi szinten támaszkodnak ezekre a műszerekre, mert velük a rejtett vezetékek, csövek és más fémszerkezetek bemérése gyerekjáték. Tudjon meg többet a fejlett kábelkeresési módszerekről a Metector szakmai oldalán.

Ha ezeket a haladó technikákat elsajátítjuk, a vezeték kereső a kezünkben egy egyszerű segédeszközből valódi diagnosztikai fegyverré válik.

Gyakori kérdések, amik a vezetékkeresők kapcsán felmerülnek

A legjobb elektromos vezeték kereső kiválasztása és használata közben óhatatlanul belefutunk néhány visszatérő kérdésbe. Összeszedtük a leggyakoribbakat, és igyekszünk rájuk gyors, érthető választ adni, hogy a munka magabiztosan és zökkenőmentesen menjen.

Ezek a válaszok segítenek tisztán látni, hogy mire képesek ezek az eszközök a valóságban, és mik a korlátaik a mindennapi feladatok során.

Milyen mélyre látnak a falban a vezetékkeresők?

Ez az egyik legfontosabb kérdés, a válasz pedig nagyban függ a műszer típusától és a fal anyagától. Nincs egyetlen, kőbe vésett szám, de általános iránymutatást azért adhatunk.

Az egyszerűbb, belépő szintű modellek általában 2-5 cm mélységig működnek megbízhatóan egy gipszkarton vagy téglafalban. Ez bőven elég, ha csak egy képet vagy egy polcot szeretnénk feltenni.

A profi, multifunkciós eszközök azonban jóval többet tudnak. Egy sűrűbb anyagban, mint a vasbeton, akár 10-15 cm mélyen is képesek lehetnek kiszúrni a fémeket vagy a feszültség alatt lévő AC vezetékeket. Ez a képesség már elengedhetetlen a komolyabb bontási vagy szerkezeti munkák előtt.

Fontos tudni, hogy a fal nedvességtartalma és a beépített fémszerkezetek (mint egy rabicháló) sűrűsége is befolyásolja a mérés pontosságát. A legjobb, ha mindig több ponton, keresztirányban is ellenőrzünk, így minimalizálva a hibalehetőséget.

A műanyag vízcsöveket is megtalálja?

Klasszikus kérdés, ami sokszor okoz fejtörést. A rövid válasz az, hogy a legtöbb hagyományos elektromos vezeték kereső nem. A műanyag csöveknek egyszerűen nincsenek olyan elektromágneses tulajdonságaik, amit egy induktív vagy egy alap kapacitív szenzor érzékelni tudna.

Szerencsére a technológia már erre is ad választ. Léteznek speciális, fejlettebb kapacitív érzékelővel vagy radar technológiával működő fali szkennerek. Ezek a műszerek nem a fémet keresik, hanem a fal sűrűségében bekövetkező apró változásokat mérik. Egy vízzel teli műanyag cső más sűrűségű, mint a környező fal, így ezek a profi detektorok már képesek lehetnek jelezni a helyét.

Miért jelez a készülékem folyamatosan, mindenhol?

Ez egy rendkívül frusztráló jelenség, de általában három egyszerű oka lehet. Ha a műszer látszólag ok nélkül, a fal teljes felületén sípol, érdemes ezeket végigvenni:

• Kalibrációs hiba: Ez a leggyakoribb. Ha pont egy fém vagy egy vezeték felett indítjuk a kalibrációt, a készülék megzavarodik.
• Magas nedvességtartalom: Egy frissen vakolt, festett vagy esetleg beázott fal összezavarhatja az érzékelőket, főleg a kapacitív elven működőket.
• Sűrű fémszerkezet: Vasbeton falakban a sűrű betonacél háló vagy régi épületekben a rabicháló miatt a készülék folyamatosan fémet fog érzékelni.

A megoldás szinte mindig az, hogy próbáljuk meg újra kalibrálni a műszert egy másik, garantáltan „üres” falfelületen, távolabb a kapcsolóktól és konnektoroktól.
