Elektromos teljesítmény számítása a gyakorlatban

Miért nem spórolhatunk a pontos számításokon?

Sokan hajlamosak ezt a lépést elnagyolni, pedig a pontos teljesítményismeret nem csak mérnöki szőrszálhasogatás – ez a biztonság és a hatékony működés alapja. Ha alulbecsüljük egy rendszer teljesítményigényét, a vezetékek túlmelegedhetnek, a csatlakozások megolvadhatnak, a rákötött eszközök pedig jó eséllyel tönkremennek. Egy precíz számítás garantálja, hogy minden alkatrész a terhelésnek megfelelően, biztonságosan fog üzemelni.

Gondoljunk csak a 20. század eleji villamosítási lázra! Magyarországon 1900-ig csupán 43 erőmű működött, de hat év alatt ez a szám 120-ra nőtt. Ezt a robbanásszerű fejlődést csak a gondos teljesítménytervezés tette lehetővé. Ha többet szeretnél olvasni a magyar villamosenergia-termelés hőskoráról, a korabeli fejlesztések dokumentációjában rengeteg érdekességet találsz.

A teljesítmény három arca

Amikor váltakozó áramú (AC) hálózatokról beszélünk, a kép egy kicsit bonyolultabb lesz. Itt a teljesítményt három, egymással szorosan összefüggő komponensre bontjuk. Ezeket muszáj megérteni, ha nem akarunk mellélőni a méretezéssel.

• Hatásos teljesítmény (P): Ez az a munka, ami ténylegesen „megtörténik”. Ezt mérjük Wattban (W). Ilyen például egy izzó által leadott fény vagy egy motor forgatónyomatéka – a valódi, hasznos munka.
• Meddő teljesítmény (Q): Ez az energia a mágneses és elektromos terek felépítéséhez és fenntartásához kell. Tipikusan motorokban, transzformátorokban, fénycsövek előtétjeiben jelenik meg. Nem végez közvetlen munkát, de szükséges a működésükhöz. Mértékegysége a Volt-Amper Reaktív (VAr).
• Látszólagos teljesítmény (S): Ez a kettő vektoriális összege, vagyis a hálózat teljes terhelése. A szolgáltatónak ezt az energiát kell biztosítania, ezért a vezetékeket és a transzformátorokat erre kell méretezni. Mértékegysége a Volt-Amper (VA).

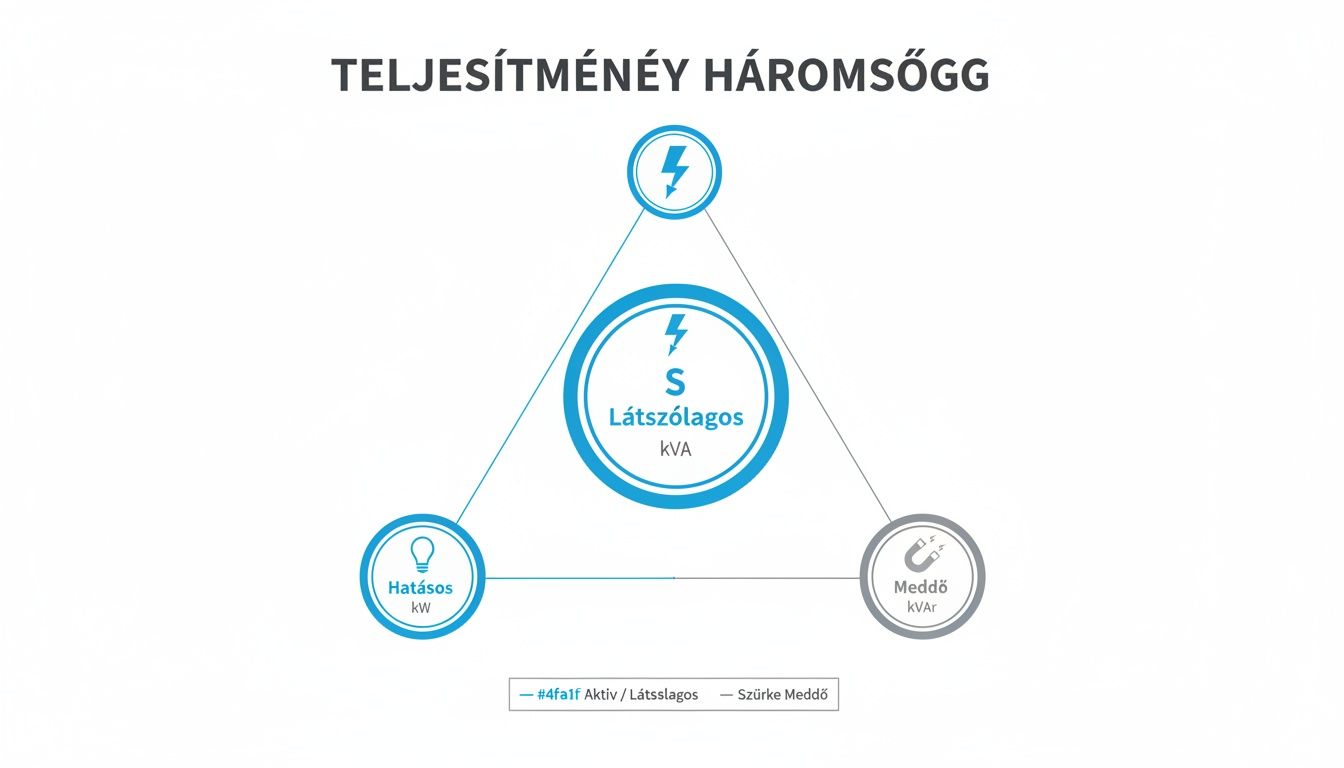

Az alábbi ábra, a híres teljesítmény-háromszög, tökéletesen szemlélteti, hogyan is áll össze ez a három tényező.

Ahogy látszik, a látszólagos teljesítmény (S) a háromszög átfogója, míg a hatásos (P) és a meddő (Q) a két befogó. Együtt adják ki a hálózat valós terhelését.

A legjobb hasonlat erre a söröskorsó: a sör maga a hatásos teljesítmény, a hab a meddő, az egész korsó pedig a látszólagos teljesítmény, amiért fizetnünk kell. A célunk mindig az, hogy minél kevesebb hab mellett a legtöbb sört kapjuk.

A teljesítménytényező szerepe

A hatásos és a látszólagos teljesítmény arányát nevezzük teljesítménytényezőnek (cos φ). Ez egy rendkívül fontos szám, ami megmutatja a rendszerünk hatékonyságát.

Az ideális érték az 1, ami azt jelentené, hogy a hálózatból felvett összes energia hasznos munkát végez (nincs meddő teljesítmény). A valóságban, főleg ipari környezetben, ahol sok motor és induktív fogyasztó van, ez az érték alacsonyabb. Az alacsony teljesítménytényező feleslegesen terheli a hálózatot, nagyobb áram folyik a vezetékekben, ami nagyobb veszteséget és melegedést okoz.

Na de mégis, hogyan lesz a feszültségből és az áramerősségből watt? Nos, a képletek adják a választ. Bár a sok betű és szimbólum elsőre talán ijesztőnek tűnik, a valóságban ezek a mi legbiztosabb barátaink, ha egy rendszer teljesítményigényét kell meghatározni. A titok csak annyi, hogy tudjuk, mikor melyiket kell előkapni a tarsolyból.

Az egyenáram tiszta világa

Szerencsére az egyenáramú (DC) rendszereknél a helyzet kristálytiszta. Itt nincsenek trükkös fáziseltolódások vagy meddő teljesítmény, ami megzavarná a számítást. Ez a legegyszerűbb terep.

A DC körökben a teljesítmény (P) nem más, mint a feszültség (U) és az áramerősség (I) szorzata. Ez az Ohm-törvényből levezetett alapvetés, amit mindenki ismer, aki látott már multimétert.

A képlet: P = U · I

Képzeljünk el egy sima 12V-os autóakkumulátort, ami egy LED szalagot hajt meg. Ha a szalag 5A áramot vesz fel, a matek pofonegyszerű: 12 V · 5 A = 60 W. Ez a 60 watt kőkeményen hatásos teljesítmény, ami hővé és fénnyé alakul. Nincs több, nincs kevesebb.

A váltakozó áram trükkjei

Amint átlépünk a váltakozó áramú (AC) hálózatok világába, a kép egy kicsit bonyolultabb lesz. Itt jön a képbe a már emlegetett teljesítménytényező (cos φ). Ez a szám mutatja meg, hogy a konnektorból felvett látszólagos teljesítménynek mekkora hányada végez valós, hasznos munkát.

Egyfázisú hálózatok (230V)

Otthon, a háztartásokban szinte mindig egyfázisú rendszerekkel találkozunk. Itt a teljesítmény számításakor már figyelembe kell vennünk a cos φ-t is, ha pontosak akarunk lenni.

• Hatásos teljesítmény (P): P = U · I · cos φ (Ez a valós munka, amit a gép végez, és amiért a villanyszámlát fizetjük.)
• Látszólagos teljesítmény (S): S = U · I (Ez az, amivel a hálózatot ténylegesen terheljük.)

Például egy 230V-os hálózatra dugott, 8A-t felvevő fúrógép, aminek a teljesítménytényezője 0,85, valójában 230 V · 8 A · 0,85 = 1564 W (1,56 kW) hatásos teljesítményt ad le. A hálózatot viszont 230 V · 8 A = 1840 VA (1,84 kVA) látszólagos teljesítménnyel terheli. A különbség a motor működéséhez szükséges meddő teljesítmény, ami ide-oda „leng” a hálózat és a gép között.

Háromfázisú hálózatok (400V)

Ipari környezetben, nagyobb gépeknél már a háromfázisú rendszerek a megszokottak. Itt a számítás annyiban változik, hogy be kell szoroznunk a három fázis miatti tényezővel, a gyök 3-mal (ami nagyjából 1,732).

• Hatásos teljesítmény (P): P = √3 · Uv · I · cos φ
• Látszólagos teljesítmény (S): S = √3 · Uv · I

A képletben az Uv a vonali feszültséget jelöli, ami tipikusan 400V. Ez a számítási mód egyébként nem mai találmány. Már a Ganz-gyár 1897-es villamossági üzeme is közel 900 kW teljesítményt igényelt, amit már akkor is a maihoz nagyon hasonló elvek alapján, a fázisok figyelembevételével méreteztek. Ha érdekel a téma, érdemes beleolvasni a magyarországi villamosítás korai történetébe.

Ne feledjük, a jó képlet kiválasztása nem csak matek. Ha elvétjük, abból alul- vagy túlméretezés lesz. A jobbik esetben ez csak pazarlás, a rosszabbikban viszont komoly biztonsági kockázatot rejt.

Teljesítményszámítási képletek gyorstáblázata

Hogy ne kelljen mindig a könyveket bújni, összegyűjtöttem egy egyszerű táblázatba a leggyakrabban használt képleteket. Ez a táblázat segít gyorsan eligazodni az egyenáramú, valamint az egy- és háromfázisú váltakozó áramú rendszerek alapvető számításai között.

Ezzel a táblázattal mindig kéznél lesz a megfelelő formula, legyen szó egy egyszerű LED-szalagról vagy egy komolyabb ipari berendezésről. Mentsd el, vagy készíts róla egy képernyőfotót – még jól jöhet

Jöhet a mérés a gyakorlatban: milyen szerszámokra lesz szükséged?

A képletek persze szép és jó dolgok, de a valóságban a munka nem a papírnál ér véget. Egy tapasztalt szakember sosem hagyatkozik pusztán a számításokra, mindig leellenőrzi azokat a helyszínen, valós mérésekkel. A gyakorlatban ugyanis sok minden beleszólhat a végeredménybe, kezdve a kábelek tényleges ellenállásától egészen a fogyasztók pillanatnyi állapotáig.

Szerencsére ma már zseniális mérőműszerek sorakoznak a polcokon, amikkel pillanatok alatt, hajszálpontosan ellenőrizhetjük a számításainkat. Ezek nem luxusholmik, hanem a biztonságos és profi munkavégzés alapfeltételei.

A mindenes multiméter

A digitális multimétert nem véletlenül hívják a villanyszerelők svájci bicskájának. Feszültséget (V), áramerősséget (A) és ellenállást (Ω) is tud mérni, ezekből az adatokból pedig már gyerekjáték kiszámolni a teljesítményt.

Hogyan is zajlik a mérés?

• Feszültség (U): Ezt a fogyasztóval párhuzamosan kell mérni. Például ha a konnektor két pontjára teszed a mérőcsúcsokat, máris látod a hálózati feszültséget, ami nálunk jellemzően 230 V körül alakul.
• Áramerősség (I): Na, ez már trükkösebb. Ehhez meg kell bontanod az áramkört, és a multimétert sorosan kell bekötnöd a fogyasztó elé. Ez a lépés extra óvatosságot igényel, hiszen a műszeren fog átfolyni a teljes áram.

Ha megvan a feszültség és az áramerősség, a P = U · I képlet (váltakozó áramnál ne feledkezz meg a cos φ tényezőről!) már adja is a valós teljesítményt. A módszer borzasztóan pontos, de az áramkör megbontása miatt nem éppen gyors, sőt, veszélyes is lehet.

Szakmai tipp: Az árammérést mindig a legmagasabb méréshatárral kezdd, és onnan lépkedj lefelé! Így megóvod a műszer biztosítékát, ha véletlenül a vártnál sokkal nagyobb áram folyna át rajta.

Lakatfogó: a gyors és biztonságos megoldás

A lakatfogó, vagy más néven csipeszes ampermérő, egy zseniális találmány. Kijavítja a multiméteres árammérés legnagyobb hibáját: használatához nem kell megbontani az áramkört.

Működése roppant egyszerű: a vezeték körül keletkező mágneses tér erősségéből állapítja meg a rajta átfolyó áramot. Csak rá kell pattintani a fogót a mérendő fázisvezetőre, és azonnal leolvashatod az értéket. Ezzel nemcsak rengeteg időt spórolsz, de a munkavégzés is sokkal biztonságosabbá válik, hiszen nem kell feszültség alatti részekhez nyúlnod.

A legtöbb modern lakatfogó már feszültséget, sőt, akár teljesítményt is tud mérni. Így egyetlen eszközzel, bontás nélkül letudhatod a komplett diagnosztikát. Háromfázisú rendszereknél például aranyat ér, amikor a terhelés szimmetriáját kell gyorsan ellenőrizni.

Fogyasztásmérő: az otthoni energiadetektív

A konnektorba dugható fogyasztásmérő minden háztartásban kötelező darab kellene, hogy legyen. Bárki könnyedén kiderítheti vele, hogy a hűtő, a mosógép vagy a tévé mennyi áramot eszik valójában.

Ezek a kis kütyük nemcsak a pillanatnyi teljesítményt (W) mutatják, hanem általában a felvett áramot (A), a feszültséget (V) és a teljesítménytényezőt (cos φ) is. Sőt, képesek összegezni a fogyasztást (kWh) is. Segítségükkel könnyen lefülelheted a rejtett energiavámpírokat, és sokkal tudatosabban gazdálkodhatsz az energiával. Néha egy ilyen egyszerű mérés mutat rá, hogy a régi hűtő cseréje pár év alatt visszahozza az árát a villanyszámlán.

Ezeket a hibákat ne kövesd el a teljesítmény számításánál

A villamos teljesítmény számításánál egy apró hiba is komoly galibát okozhat, a túlmelegedő vezetékektől kezdve a rosszul méretezett rendszerig. Még a sokat látott szakik is belefuthatnak tipikus bakikba, úgyhogy nézzük át, mire kell odafigyelni, hogy elkerüljük a buktatókat.

Talán a leggyakoribb tévedés a látszólagos (VA) és a hatásos (W) teljesítmény összekeverése. Sokan bedőlnek annak, hogy egy 1000 VA-es szünetmentes táp (UPS) simán elvisz egy 1000 W-os hősugárzót. Hatalmas tévedés! Ez a felállás szinte azonnal túlterheléshez és a készülék meghibásodásához vezet.

A teljesítménytényező, a nagy mumus

Az előző ponthoz szorosan kapcsolódik a teljesítménytényező (cos φ) figyelmen kívül hagyása. Ez a hiba főleg motoros vagy tekercses (induktív) fogyasztóknál, például szivattyúknál, kompresszoroknál vagy műhelygépeknél jön elő.

Ha számolás közben egyszerűen elfelejtjük ezt a tényezőt, a papíron kijött áramfelvétel jóval alacsonyabb lesz a valóságnál. A végeredmény? Alulméretezett vezeték és túl kicsi kismegszakító. A következmény borítékolható: a kábel forrósodik, a biztosíték pedig folyamatosan leold, megbénítva a munkát.

A helyes teljesítményszámítás nem csak annyi, hogy behelyettesítünk egy képletbe. Érteni kell a fizikai hátteret is. A cos φ elhagyása olyan, mintha egy autót a motorerő alapján terveznénk, de a légellenállást meg a súrlódást teljesen kihagynánk a képből.

Amikor a mérés félrevisz

A számításokat mindig jó ellenőrizni, de egy rosszul kivitelezett mérés többet árt, mint használ. Egy multiméteres árammérésnél elkövetett hiba, vagy a lakatfogó szakszerűtlen használata teljesen fals adatokhoz vezethet.

Nézzünk pár tipikus mérési hibát:

• Rossz méréshatár: Ha túl alacsonyra állítod, könnyen kivághatod a műszer belső biztosítékát.
• Helytelen bekötés: Áramot mindig sorosan, feszültséget pedig párhuzamosan mérünk. Ha felcseréled, abból csúnya rövidzár lehet.
• Lakatfogó rossz használata: Háromfázisú rendszeren a fogót mindig csak egyetlen fázisvezetőre csíptesd! Ha mindhárom fázist, netán a nullavezetőt is befogod, a mágneses terek kioltják egymást, és a műszer nullát vagy teljesen hibás értéket fog mutatni.

A háromfázisú rendszerek csapdái

A háromfázisú hálózatok bekötése és mérése különösen nagy odafigyelést igényel. Elég egy fázissorrend-csere, és a háromfázisú motorok máris fordítva forognak. Ez egy szalagfűrész vagy egy ipari szivattyú esetében nemcsak a gép tönkremenetelét, de súlyos balesetet is okozhat.

Szintén komoly gondot jelent, ha a terhelés nincs egyenletesen elosztva. Ha az egyik fázis sokkal jobban terhelt, mint a másik kettő, az a nullavezető veszélyes túlmelegedéséhez vezethet. Tervezéskor tehát mindig törekedni kell arra, hogy a fogyasztókat egyenletesen osszuk szét a fázisok között. Ezeknek a hibáknak az elkerülése a biztonságos és stabil működés alapja.

Na de lássuk, hogyan is néz ki mindez a valóságban! Az elmélet szép és jó, de az igazi tudás akkor jön, amikor élesben kell kamatoztatni. A teljesítményszámítás akkor válik kézzelfoghatóvá, amikor valós, mindennapi problémákra kell megoldást találnunk.

Nézzünk is meg két tipikus esetet, amivel a szakmában szinte biztos, hogy találkozni fogsz.

Az első egy modern családi ház konyhája lesz, ami manapság már felér egy kisebb erőművel. A második pedig egy kisipari műhely, ahol a háromfázisú gépek és az indulási áramok jelentik az igazi kihívást. Ezek a példák segítenek megérteni, hogyan adódik össze a kép a sok különálló fogyasztóból.

Egy modern konyha teljesítményigényének felmérése

Képzeljünk el egy frissen felújított konyhát, ahol a tulajdonos nem spórolt a gépekkel. A feladatunk felmérni, mekkora terhelés éri a hálózatot, ha – a legrosszabb forgatókönyv szerint – minden egyszerre megy. A hálózatunk a megszokott 230V-os, egyfázisú rendszer.

A nagyfogyasztók listája:

• Indukciós főzőlap: 7200 W (szinte tisztán ohmos, cos φ ≈ 1)
• Elektromos sütő: 3500 W (ez is főleg fűtőszál, cos φ ≈ 1)
• Mosogatógép: 2200 W (itt már van fűtés és motor is, cos φ ≈ 0,9)
• Hűtőszekrény: 150 W (klasszikus kompresszor motor, cos φ ≈ 0,8)
• Mikrohullámú sütő: 1200 W (itt a transzformátor miatt rosszabb a cos φ, kb. 0,85)

Először is, számoljuk ki minden gép áramfelvételét szépen sorban, az I = P / (U · cos φ) képlet segítségével.

1. Főzőlap: 7200 W / (230 V · 1) = 31,3 A
2. Sütő: 3500 W / (230 V · 1) = 15,2 A
3. Mosogatógép: 2200 W / (230 V · 0,9) = 10,6 A
4. Hűtő: 150 W / (230 V · 0,8) = 0,8 A
5. Mikró: 1200 W / (230 V · 0,85) = 6,1 A

Ha most ezeket az értékeket összeadjuk, egy igen combos, 64 Amperes összesített áramfelvételt kapunk. Ez feketén-fehéren megmutatja, hogy egyetlen 16A-es, de még egy 32A-es kismegszakító is kevés lenne ahhoz, hogy a teljes konyha egyszerre, csúcson járatva működjön.

Egy ilyen helyzetben a profi tervezés kulcsfontosságú: a terhelést több, különálló áramkörre kell szétbontani.

A valóságban persze ritkán megy minden maximális teljesítménnyel egyszerre. A villamos tervezés során éppen ezért használjuk az úgynevezett egyidejűségi tényezőt, ami azt veszi figyelembe, hogy mi a valószínűsíthető, egy időben futó terhelés. Ennek ellenére a rendszert mindig a legrosszabb eshetőségre méretezzük, mert a biztonság az első.

Egy kisipari műhely háromfázisú gépei

Most pedig evezzünk komolyabb vizekre! Tegyük fel, hogy egy asztalosműhelyben kell felmérnünk a helyzetet, ahol 400V-os, háromfázisú motorok adják a munka gerincét. Itt már a meddő teljesítmény és az indulási áramlökések is sokkal komolyabb fejtörést okoznak.

Vegyünk alapul egy 5,5 kW-os körfűrészt, aminek az adattábláján 0,82-es teljesítménytényezőt (cos φ) látunk. Az üzemi áramfelvételét a P = √3 · Uv · I · cos φ képlet átrendezésével számolhatjuk ki.

I = P / (√3 · Uv · cos φ)

I = 5500 W / (1,732 · 400 V · 0,82) = 5500 / 568 = **9,7 A**

Ez a motor névleges üzemi árama fázisonként. A csapda azonban az indításban rejlik. Egy aszinkron motor az indulás pillanatában, egy rövid ideig a névleges áramának akár az 5-8-szorosát is felveheti. A mi példánkban ez a csúcs akár a 77 Ampert is elérheti!

Pontosan ez a hatalmas áramlökés az, ami miatt egy átlagos, "B" karakterisztikájú kismegszakító azonnal leoldana. Az ilyen motoros terhelésekhez speciális, "C" vagy akár "D" karakterisztikájú, lomha kioldású kismegszakítóra van szükség, ami tolerálja ezeket a rövid idejű terhelési csúcsokat.

Láthatjuk tehát, hogy a teljesítményszámítás itt már messze túlmutat a puszta wattokon; a gép dinamikus viselkedését, az indulási jellemzőit is figyelembe kell venni.

Gyakori kérdések, amik a teljesítményszámításnál fel szoktak merülni

Az elektromos teljesítmény számítása sokszor hoz magával kérdéseket, főleg, ha az ember még csak most ismerkedik a témával. Összeszedtük a leggyakoribb felvetéseket és megpróbálunk rájuk egyszerű, érthető választ adni, hogy a jövőben magabiztosabban mozogj a témában.

Ezeknek a fogalmaknak a tisztázása nélkülözhetetlen, ha biztonságos és jól működő villamos rendszereket akarunk tervezni vagy akár csak megérteni.

Mi a különbség a hatásos és a látszólagos teljesítmény között?

Gyakori kavarodás forrása ez a két fogalom, pedig a különbség logikus.

A hatásos teljesítmény (mértékegysége a Watt, W) az, ami a tényleges, hasznos munkát végzi. Ez melegíti a fűtőszálat, ez adja a lámpa fényét. Egyszerűen fogalmazva: ezért fizetünk a villanyszámlán.

Ezzel szemben a látszólagos teljesítmény (mértékegysége a Volt-Amper, VA) a hálózatból felvett összes teljesítményt jelenti. Ez magában foglalja azt a meddő energiát is, ami nem végez közvetlen munkát, de szükséges a berendezés működéséhez – például egy motor mágneses terének fenntartásához.

Egy egyszerű ohmos fogyasztónál, mint egy vízforraló, a kettő gyakorlatilag ugyanaz. De egy motornál a látszólagos teljesítmény mindig nagyobb lesz.

A legjobb hasonlat a csapolt sör: a sör a hasznos, hatásos teljesítmény, a hab a meddő, a teljes pohár pedig a látszólagos teljesítmény, amit a hálózatnak „le kell szállítania”.

Miért olyan fontos a teljesítménytényező?

A teljesítménytényező, vagy ahogy a szakmában hívjuk, a cos φ, a hálózat hatékonyságának kulcsmutatója. Megmutatja, hogy a látszólagos teljesítménynek mekkora hányada végez ténylegesen hasznos munkát. Az ideális értéke az 1, ami azt jelenti, hogy nincs meddő energia a rendszerben.

Ha ez az érték alacsony – ami gyakori ott, ahol sok motor, transzformátor vagy régebbi fénycső üzemel –, az azt jelenti, hogy a vezetékeken felesleges áram folyik. Ez pluszban terheli a hálózatot és felesleges hőt termel anélkül, hogy az a munkavégzést szolgálná. Az ipari fogyasztókat az áramszolgáltatók keményen meg is büntetik a rossz teljesítménytényező miatt.

Hogyan válasszak megfelelő kismegszakítót?

A kismegszakító kiválasztása nem hasraütés alapján történik. Először is, ki kell számolni a készülék maximális áramfelvételét. Ehhez az I = P / U képletet kell használnod, de ne feledkezz meg a teljesítménytényezőről (cos φ), ha az adott gépnél számít!

A kismegszakító névleges értéke mindig egy kicsit legyen nagyobb, mint a kiszámolt üzemi áram, de soha nem lehet nagyobb, mint a vezeték terhelhetősége. Ez a legfontosabb biztonsági szabály.

Például egy 2300 W-os, közel 1-es cos φ-jű fogyasztó a 230V-os hálózaton 10 A áramot vesz fel. Erre a körre egy 13 A vagy 16 A-es kismegszakító lehet jó választás, de csak akkor, ha a beépített kábel keresztmetszete ezt biztonsággal elbírja.
