Az elektromos teljesítmény kiszámítása a gyakorlatban

A teljesítmény számítása a gyakorlatban

A teljesítményszámítás nem valami elvont elméleti maszlag, hanem a villanyszerelő szakma mindennapi kenyerének a része. Enélkül lehetetlen lenne kiválasztani a megfelelő vezeték-keresztmetszetet, a biztosítékokat helyesen méretezni, vagy garantálni egy elektromos hálózat stabil működését. Ha ezt a lépést kihagyjuk, annak csúnya következményei lehetnek.

A túlterhelés ugyanis nem csak annyi kellemetlenséget okoz, hogy lépten-nyomon lekapcsol a biztosíték. Sokkal rosszabb, hogy a vezetékek túlmelegednek, ami a szigetelés olvadásához és akár komoly tűzveszélyhez is vezethet. Egy egyszerű számítással mindez megelőzhető.

A bűvös képlet: P = U × I

Ez a rövid, de annál fontosabb összefüggés a kiindulópont szinte minden villamos méretezési feladatnál. Ha tisztában vagyunk vele, könnyedén megválaszolhatunk olyan hétköznapi kérdéseket, mint például:

• Mekkora áramot fog felvenni egy 2000 wattos vízforraló a szabványos, 230 voltos hálózatról?
• Hány darab LED lámpát köthetek fel egy áramkörre, mielőtt a 10 amperes kismegszakító leoldana?
• Milyen vastag vezeték kell egy nagyobb teljesítményű gép, mondjuk egy hegesztőtrafó bekötéséhez?

A teljesítmény fogalmának ismerete a biztonságos és hatékony munkavégzés alfája és ómegája. Ez nem csak egy bemagolandó képlet, hanem egy praktikus eszköz a problémák megelőzésére és a megbízható rendszerek kiépítésére.

Az elektromos teljesítmény kiszámítása nem modern hóbort. Már a budapesti áramellátás hőskorában, 1893-ban is kulcsfontosságú volt a terhelés pontos ismerete. A Váci úti telepen zakatoló generátorok teljesítményét az utcai ívlámpák fogyasztása alapján kellett belőni. Egyetlen ilyen lámpa akár 2000 wattot is „megevett”, így egy komplett utcasor áramigénye simán meghaladta a 100 kW-ot. Ahogy ez a történelmi példa is mutatja, a pontos kalkuláció már a kezdetektől a rendszertervezés alapköve volt. Ha érdekelnek a részletek, olvasd el a Múlt-kor cikkét a magyarországi villamosítás korai szakaszáról.

A váltakozó áram rejtett teljesítménytényezői

Aki csak egyenárammal dolgozott, annak a teljesítmény számítása gyerekjáték. De a váltakozó áram világa már sokkal több réteget rejt magában. Itt már nem elég csak a feszültséget és az áramerősséget összeszorozni, és kész is vagyunk. A profi méretezéshez egy váltakozó áramú (AC) hálózaton háromféle teljesítményt kell megkülönböztetnünk.

Ezek a hatásos, a meddő és a látszólagos teljesítmény. Villanyszerelőként pontosan tudnunk kell, hogy egy motor, egy transzformátor vagy egy nagyobb fénycsöves világítási rendszer nem csak a hasznos munkát végzi el, hanem a hálózatot is terheli más módokon.

A teljesítmény három arca

A három teljesítménytípus közötti összefüggés a szakmai gyakorlat egyik alapköve. Lássuk is, mit jelentenek pontosan a gyakorlatban:

• Hatásos teljesítmény (P): Ez az, amiért az egészet csináljuk. A tényleges, hasznos munkát végző teljesítmény, amit wattban (W) mérünk. Ez az, ami átalakul hővé egy fűtőszálban, fénnyé egy LED-ben vagy mozgássá egy villanymotor tengelyén.
• Meddő teljesítmény (Q): Na, ez a „szükséges rossz”. A motorok, fénycsövek előtétei és más induktív vagy kapacitív fogyasztók mágneses és elektromos mezőinek felépítéséhez és fenntartásához kell. Tényleges munkát nem végez, de ott van és terheli a hálózatot. A mértékegysége a volt-amper reaktív (VAr).
• Látszólagos teljesítmény (S): Ez a teljes csomag, a hálózat teljes terhelése. Gyakorlatilag a hatásos és a meddő teljesítmény vektoriális összege. Ezt látja a trafó és a vezeték. A mértékegysége a volt-amper (VA).

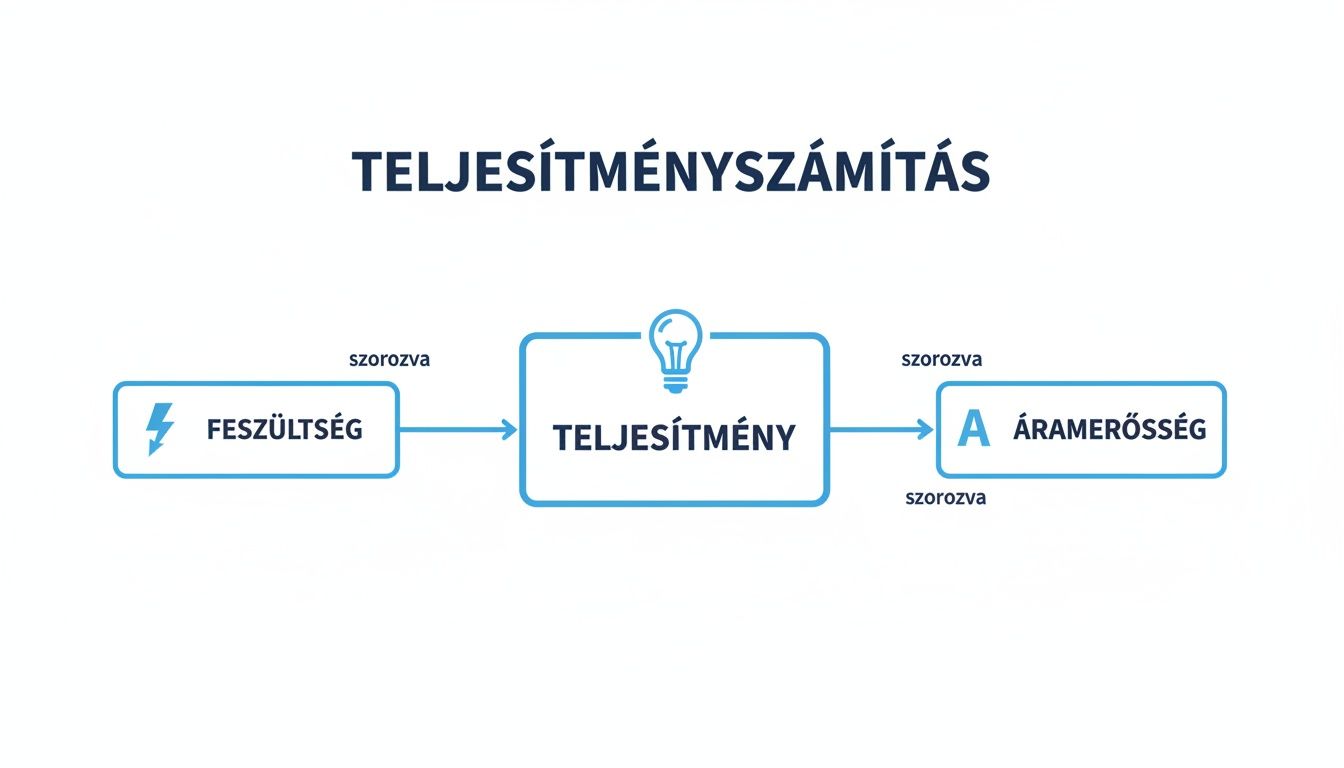

Az alábbi ábra jól szemlélteti, hogyan is áll össze a teljesítmény az alapvető elektromos mennyiségekből.

Ahogy látható, a feszültség és az áramerősség adják az alapot, de váltakozó áramnál a kettő közötti fáziseltolódás (a φ szög) dönti el, hogy mennyi lesz a hasznos (hatásos) és mennyi a meddő rész aránya.

Miért kulcsfontosságú a teljesítménytényező?

A hatásos és a látszólagos teljesítmény arányát a teljesítménytényező, vagy ismertebb nevén a cos φ (koszinusz fí) adja meg. Az értéke 0 és 1 között mozog. Az ideális eset az 1, amit egy tisztán ohmos fogyasztó, például egy hősugárzó produkál. Ilyenkor a hálózatból felvett összes teljesítmény hasznos munkává alakul.

Egy alacsony, mondjuk 0,7-es teljesítménytényező azt jelenti, hogy a hálózatból felvett látszólagos teljesítménynek csupán a 70%-a végez hasznos munkát. A maradék 30% meddő teljesítmény, ami feleslegesen terheli a vezetékeket, a kapcsolókat és a transzformátorokat.

Ez a felesleges terhelés melegedést okoz, csökkenti a hálózat hatékonyságát, és végső soron növeli a költségeket. Az ipari fogyasztókat éppen ezért az áramszolgáltatók kötelezhetik a teljesítménytényező javítására, sőt, a túlzott meddőfogyasztásért akár büntetést is kiszabhatnak.

A megoldás a fázisjavítás, leggyakrabban fázisjavító kondenzátorok telepítésével. Ezek a kondenzátorok kapacitív meddő teljesítményt termelnek, ami pont ellentétes a motorok induktív meddő igényével, így kompenzálják azt, és az eredő cos φ értékét közelítik az 1-hez.

Ez a logika ma már a legmodernebb rendszerekben is visszaköszön. Gondoljunk csak a napelemekre! Magyarországon a napenergia aránya az áramtermelésben 2022-ben már 13,1%-ot tett ki. A napelem-rendszereknél a villanyszerelők az invertereket szándékosan a névleges teljesítmény fölé, jellemzően 1,2-1,5-szörösére méretezik. Ezzel kezelik a csúcstermelést, és optimalizálják a rendszer hatékonyságát (η). A váltakozó áram hatékony szállítása, amit a Zipernowsky-Déri-Bláthy transzformátor tett lehetővé, ma a napelem-inverterek működésének is alapja. Ha mélyebben érdekel a téma, nézd meg a hazai energiatermelési adatokat és a technológia hátterét. Láthatod, az elektromos teljesítmény kiszámítása itt is messze túlmutat egy egyszerű szorzáson.

Háromfázisú rendszerek: a nagyágyúk teljesítményének kiszámítása

Amikor kilépünk a megszokott háztartási környezetből, és belépünk egy ipari csarnokba, egy komolyabb műhelybe vagy egy nagyobb épületbe, a teljesítményszámítás is szintet lép. Itt már nem egy fázisról beszélünk, hanem a háromfázisú rendszerek erejéről, amik motorokat, szivattyúkat, és egyéb nehézgépeket hajtanak. Az elektromos teljesítmény kiszámítása ilyenkor sokkal nagyobb körültekintést igényel, mint egy konnektor esetében.

A háromfázisú hálózatok méretezésénél az alapképletünket ki kell egészíteni egy kulcsfontosságú tényezővel: a gyök 3-mal (√3 ≈ 1,732). Hogy miért? Mert a három fázis között 120 fokos fáziseltolás van, és ez a szorzó matematikailag ezt a jelenséget kompenzálja, így lesz pontos a számítás.

A hatásos teljesítmény képlete tehát így néz ki: P = √3 × U_v × I_v × cos φ

Nézzük, mit is jelentenek a betűk:

• P: a hatásos, vagyis a ténylegesen munkát végző teljesítmény, wattban (W) megadva.
• U_v: a vonali feszültség, ami a két fázisvezető között mérhető. Magyarországon ez jellemzően 400 V.
• I_v: a vonali áramerősség, ami az adott fázisvezetőn folyik át, amperben (A).
• cos φ: a már jól ismert teljesítménytényező, ami a meddő teljesítmény arányát mutatja.

Ez a képlet a villanyszerelő bibliája. Ezzel tudjuk biztosítani, hogy a kiválasztott vezeték-keresztmetszet, a kismegszakítók vagy a motorvédő kapcsolók bírni fogják a strapát, és nem fognak túlmelegedni vagy leoldani a valós terhelés alatt.

Csillag vagy delta? Egyáltalán nem mindegy!

A háromfázisú motorok és más fogyasztók két alapvető kapcsolási módban működhetnek: csillag (Y) vagy delta (Δ). Bár a fenti képlet univerzális, a gyakorlatban tudnunk kell, melyik kapcsolás mit jelent, mert alapvetően befolyásolja a fázisáramokat és a fázisfeszültségeket.

• Csillagkapcsolás (Y): Ilyenkor a vonali áramerősség pont annyi, mint a fázisáram (I_v = I_f), viszont a fázisfeszültség (ami egy tekercsre jut) a vonali feszültség gyök háromszorosa, vagyis 230 V. Ezt a kapcsolást gyakran használják motorok indításakor (az úgynevezett csillag-delta indításnál), hogy a kezdeti, brutális áramfelvételt lecsökkentsék.
• Deltakapcsolás (Δ): Itt a fázisfeszültség megegyezik a vonali feszültséggel (U_f = U_v = 400 V), cserébe viszont a vonali áram lesz a fázisáram gyök háromszorosa (I_v = I_f × √3). Ez a normál üzemi állapot a legtöbb nagyobb teljesítményű motornál, amikor már teljes gőzzel dolgoznak.

Szakmai tipp: Mielőtt bármit is bekötsz, mindig nézd meg a motor adattábláját! Ott feketén-fehéren rajta van, milyen kapcsolási módhoz milyen feszültség- és áramértékek tartoznak. Egy rosszul bekötött motor nemcsak gyengélkedni fog, de jó eséllyel nagyon hamar le is ég.

A háromfázisú rendszerek számítása nem valami modern hókuszpókusz. Gondoljunk csak bele, már a magyar villamosipar hajnalán, a Ganz gyárakban is ugyanezekkel az elvekkel dolgoztak. Az 1890-es évek végén a gyár mintegy 450 gépének összesített teljesítményigénye már elérte a 895 kW-ot, amit a P = √3 × U × I × cos φ képlet alapján becsültek meg a kor mérnökei. Az akkori kiállítások világítását például egy tipikus, 746 kW-os (akkori mértékegységgel 1000 lóerős) háromfázisú generátor biztosította. Erről és a korabeli ipari méretezésről többet is megtudhatsz, ha beleolvasol az MTA témába vágó tanulmányába, ami remekül bemutatja, milyen régóta alapvető ez a tudás.

A lényeg tehát, hogy az elektromos teljesítmény kiszámítása három fázison egy precíz, de abszolút megtanulható folyamat. Ennek ismerete a biztonságos és hatékony ipari üzemeltetés megkerülhetetlen alapja.

Számítások a való életből: két tipikus villanyszerelői feladat

Az elmélet csak akkor ér valamit, ha a gyakorlatban is működik. Hiába tudjuk a képleteket, ha egy valós helyzetben nem tudjuk, mit mivel kell beszorozni. Nézzünk meg két olyan esetet, amivel a terepen nap mint nap találkozunk, és lássuk, hogyan oldjuk meg őket profin.

Ezek a példák segítenek megérteni, hogy miért nem szabad félvállról venni a teljesítménytényezőt, és miért fontos előre gondolkodni a biztonságos és stabil hálózat kiépítésénél.

1. példa: Egy családi ház terhelésének felmérése

Képzeljük el a tipikus esti csúcsot egy modern családi házban: megy a főzés, fűt a bojler, közben pedig bekapcsol a klíma. A mi feladatunk, hogy megnézzük, bírja-e ezt a terhelést a hálózat.

A fő fogyasztók, amik egyszerre mennek:

• Indukciós főzőlap: 7200 W (ez egy tiszta ohmos fogyasztó, a cos φ értéke közel 1)
• Elektromos bojler: 2000 W (ez is ohmos, tehát itt is cos φ ≈ 1)
• Inverteres klíma: 2500 W (ez már induktív, a cos φ itt kb. 0,85)

Először is nézzük meg, mekkora áramot vesznek fel az egyes gépek 230 V-on. A főzőlap sima ügy: 7200 W / 230 V = 31,3 A. A bojler szintén: 2000 W / 230 V = 8,7 A.

A klímánál már trükkösebb a dolog, itt jön a képbe a teljesítménytényező. A gép nem csak a hasznos munkát végző hatásos teljesítményt veszi fel, hanem a hálózatot terhelő látszólagosat is. A látszólagos teljesítménye (S) = P / cos φ, azaz 2500 W / 0,85 = 2941 VA. Az áramfelvétele tehát I = S / U, vagyis 2941 VA / 230 V = 12,8 A.

Itt szokták a legtöbben elrontani. Sokan csak a hatásos teljesítménnyel (2500 W) számolnak, de a klíma valójában közel 3 kVA-rel terheli a hálózatot. Ez majdnem 20%-kal több! A vezetékeket és a kismegszakítókat mindig a látszólagos terhelésre kell méretezni, különben melegedni fognak és leold a védelem.

Most adjuk össze az áramokat: 31,3 A + 8,7 A + 12,8 A = 52,8 A. Ez az egyidejű terhelés. Rögtön látszik, hogy egy szabványos 32 A-es betáplálás ide már édeskevés. Itt már mindenképp három fázisban kell gondolkodni, és a nagyfogyasztókat szépen el kell osztani a fázisok között.

2. példa: Gépek méretezése egy lakatosműhelyben

Vegyünk egy másik tipikus helyszínt, egy kis műhelyt, ahol egy háromfázisú hegesztő és egy kompresszor dolgozik.

• Hegesztőgép: 8 kW, cos φ = 0,7
• Kompresszor: 4 kW, cos φ = 0,8

Mivel ezek háromfázisú gépek, a megfelelő képletet kell használnunk. A hegesztő áramfelvétele fázisonként: I = P / (√3 × U_v × cos φ) = 8000 W / (1,732 × 400 V × 0,7) ≈ 16,5 A.

A kompresszoré pedig: I = 4000 W / (1,732 × 400 V × 0,8) ≈ 7,2 A.

Ha összeadjuk, a két gép együttesen 23,7 A áramot vesz fel üzemi körülmények között. De itt jön a csavar: az indítóáram. Egy kompresszor motorja induláskor a névleges áramának a 6-8-szorosát is felránthatja a hálózatról, még ha csak egy pillanatra is.

A védelmet, vagyis a kismegszakítót, erre a lökésszerű terhelésre is fel kell készíteni. Ha sima „B” karakterisztikájú megszakítót tennénk be, az a kompresszor minden indulásakor leoldana. Ide mindenképpen lomhább kioldású, „C” vagy akár „D” karakterisztikájú kismegszakító kell. Egy 25 A-es, C karakterisztikájú megszakító már jó választás, ami elbírja a névleges terhelést, de az indítási áramlökést is tolerálja.

A számítások ellenőrzése a gyakorlatban: Mérés, mérés, mérés

A papír mindent elbír, tartja a mondás. Az elektromos teljesítmény kiszámítása elengedhetetlen az előzetes tervezéshez, de a valóságot mindig a helyszíni mérés mutatja meg. A terepen végzett ellenőrzés nem csak egy pipa a listán, hanem a legfontosabb lépés, amivel igazoljuk a számításaink helyességét.

A gyakorlatban ugyanis sok minden közbeszólhat. Egy váratlan feszültségesés a hosszú vezetékszakasz miatt, egy rejtett fogyasztó, vagy akár egy meglazult kötés – ezek mind olyan tényezők, amik boríthatják a papíron tökéletesnek tűnő rendszert.

A profi mérés tehát nem úri huncutság, hanem a biztonságos és megbízható működés alapja. Ezzel kerülhetjük el a túlterhelést, optimalizálhatjuk az energiafelhasználást, és biztosíthatjuk, hogy a drága berendezések hosszú évekig hibátlanul tegyék a dolgukat.

Milyen műszerrel essünk neki?

Nem mindegy, mit mivel mérünk. A tapasztalt szakember pontosan tudja, mikor elég előkapni a jó öreg lakatfogót, és mikor van szükség komolyabb arzenálra.

• Lakatfogós multiméter: Ez a villanyszerelők svájci bicskája. Gyors, megbontás nélküli árammérésre tökéletes. De vigyázat! Az alapmodellek csak a feszültséget és az áramerősséget mérik, a teljesítménytényezőt (cos φ) nem. Emiatt amit mutatnak, az csak a látszólagos teljesítmény (VA), ami jelentősen eltérhet a valódi, hatásos teljesítménytől (W).
• Teljesítmény- és energiamérő (wattmérő): Na, ezek már célszerszámok. Nemcsak a hatásos, meddő és látszólagos teljesítményt mérik, hanem a teljesítménytényezőt, a frekvenciát és a tényleges energiafogyasztást (kWh) is. Ipari környezetben, nagyobb motorok vagy összetett gépsorok bemérésénél gyakorlatilag megkerülhetetlenek.

Az olyan bevált márkák, mint például az UNI-T, a legegyszerűbb multiméterektől a komplex hálózati analizátorokig mindent kínálnak, amire a precíz munkához szükség lehet.

A különböző feladatokhoz más-más eszköz az ideális. Az alábbi táblázat segít eligazodni, hogy mikor melyik műszert érdemes választani.

Mérőműszerek összehasonlítása teljesítményméréshez

A táblázatból jól látszik, hogy egy egyszerű multiméterrel nem lehet kiváltani egy dedikált teljesítménymérőt, ha valóban pontos eredményekre van szükségünk.

Szakmai tipp: Háromfázisú rendszereknél a legfontosabb a szimmetria ellenőrzése. Mérd meg mindhárom fázison az áramerősséget! Ha jelentős eltérést látsz, az komoly terheléselosztási problémára vagy akár hibára is utalhat, ami hosszú távon a nullavezető túlterheléséhez és leégéséhez vezethet.

Mérés feszültség alatt – csak ésszel és biztonsággal!

A feszültség alatti munkavégzés nem játék. A mérés során a biztonság kell, hogy az első helyen álljon, minden más csak utána következik.

A mérési pontokat mindig körültekintően válaszd ki. A legtisztább, ha a főkapcsolónál, az elosztószekrényben vagy közvetlenül a fogyasztó bekötési pontjánál mérsz.

Kizárólag a feladathoz megfelelő védettségi kategóriájú (CAT III, CAT IV) műszert használj, ép, sértetlen, szigetelt mérőcsúcsokkal. Egy leejtett, repedt burkolatú műszer vagy egy sérült mérőzsinór nemcsak pontatlanul mér, de akár az életedbe is kerülhet. A precíz mérés tehát nem csupán a számításaink igazolása, hanem a biztonságos üzem elengedhetetlen feltétele is.

Gyakori kérdések a teljesítményszámításról

A teljesítményszámításnál óhatatlanul belefut az ember pár visszatérő kérdésbe, még a legtapasztaltabb szakik is elbizonytalanodhatnak néha. Összeszedtük a leggyakoribb dilemmákat, hogy gyors és érthető válaszokkal segítsünk tisztázni a dolgokat.

Mi a valós különbség a hatásos és a látszólagos teljesítmény között?

A kettő közötti eltérés a pénztárcánkon és a hálózat terhelésén látszik meg a leginkább. A hatásos teljesítmény (P) az, ami a tényleges munkát végzi – hőt termel, motort hajt meg, fényt ad. Ezt mérjük wattban (W), és ezután fizetünk az áramszámlán.

Ezzel szemben a látszólagos teljesítmény (S) a hálózatból felvett teljes terhelést mutatja, aminek a mértékegysége a volt-amper (VA). Ez magában foglalja a hasznos munkát végző hatásos teljesítményt és a "felesleges" meddő teljesítményt is. A meddő rész nem végez munkát, de a motorok mágneses terének fenntartásához elengedhetetlen. A gyakorlatban ez azt jelenti, hogy a vezetékeket, kapcsolókat, biztosítékokat mindig a nagyobb látszólagos teljesítményre kell méretezni, ami bizony drágábbá teszi a kivitelezést.

Hogyan válasszak kismegszakítót egy nagyobb géphez?

A megfelelő kismegszakító kiválasztása nem játék, a biztonság múlik rajta. Először is, tudnod kell a gép névleges áramfelvételét. Ezt az I = S / U képlettel számolhatod ki (egyfázisú váltakozó áramnál). Az S, vagyis a látszólagos teljesítmény általában rajta van a gép adattábláján. Ha csak a hatásos teljesítményt (P) és a teljesítménytényezőt (cos φ) ismered, akkor S = P / cos φ.

Ha megvan az áramérték (amperben), mindig az ehhez legközelebbi, de nagyobb szabványos értékű kismegszakítót válaszd. Egy másik kulcsfontosságú szempont az indítóáram. Egy motor induláskor a névleges áramának a többszörösét is felveheti egy rövid pillanatra. Éppen ezért van szükség 'C' vagy 'D' kioldási karakterisztikájú megszakítóra, ami ezt a rövid ideig tartó lökést elviseli anélkül, hogy leoldana.

Befolyásolja a vezeték hossza a teljesítményt? A képletekben közvetlenül nem szerepel, de a valóságban nagyon is! Minél hosszabb egy vezeték, annál nagyobb rajta a feszültségesés. Emiatt a fogyasztóhoz már kevesebb feszültség érkezik, ami csökkenti a leadott teljesítményt, rontja a hatásfokot, sőt, a berendezés meghibásodásához is vezethet. A vezeték-keresztmetszetet ezért mindig a terhelés és a hosszúság együttes figyelembevételével kell megválasztani.

Mikor és miért kell a teljesítménytényezőt javítani?

A fázisjavítás akkor kerül képbe, ha egy rendszerben sok induktív fogyasztó (pl. villanymotorok, hegesztőtrafók, fénycsövek) dolgozik. Ezek rontják a hálózat teljesítménytényezőjét, és ha a cos φ értéke jellemzően 0,8 alá esik, akkor már érdemes lépni.

Ilyenkor feleslegesen nagy meddő áram kering a hálózaton, ami csak melegíti a vezetékeket és terheli a transzformátorokat, de hasznos munkát nem végez. Az ipari fogyasztókat az áramszolgáltatók ezért meddőenergia-díjjal is sújthatják. Fázisjavító kondenzátorok telepítésével ez a felesleges terhelés csökkenthető, ami javítja a hálózat hatékonyságát és végső soron pénzt takarít meg.
