Elektromos csatlakozó típusok szakszerű áttekintése

Miért kulcsfontosságú a jó csatlakozó?

Egy elektromos csatlakozó alapvető feladata, hogy oldható, de stabil kapcsolatot teremtsen áramkörök között. Bár sokan csak egy darab műanyagnak és fémnek nézik, a valóság ennél sokkal összetettebb.

Egy rosszul megválasztott vagy szakszerűtlenül bekötött csatlakozó nem csak az adott eszköz tönkremenetelét okozhatja, de komoly veszélyforrás is lehet. Gondoljunk csak egy túlmelegedésre vagy egy zárlatra. Célunk, hogy ez az átfogó anyag rendet tegyen a fejekben, és bemutassa a legfontosabb elektromos csatlakozó típusokat, hogy a döntéseid magabiztosak legyenek.

Mire jó ez az útmutató a gyakorlatban?

A csatlakozók hatalmas választéka elsőre tényleg ijesztő lehet. A megfelelő tudással viszont könnyen megtalálhatod a céljaidnak leginkább megfelelő megoldást. Segítünk, hogy:

• Azonnal felismerd a típust: Gyorsan beazonosíthatod a különböző csatlakozócsaládokat, legyen az hálózati, ipari vagy épp adatátviteli csatlakozó.
• Biztonságosan használd: Megérted a műszaki adatok – feszültség, áramerősség, IP védettség – valódi jelentését, így elkerülheted a veszélyes túlterhelést.
• Könnyebben vásárolj: Magabiztosan mozogsz a szabványok (pl. IEC, RJ, USB) útvesztőjében, így sokkal kisebb eséllyel rendelsz rossz alkatrészt.
• Szakszerűen telepíts: Gyakorlati tanácsokkal támogatunk a helyes bekötésben, ami a hosszú távú, hibamentes működés alapja.

Na, mielőtt elvesznénk a részletekben, fussuk át gyorsan, melyek a leggyakoribb csatlakozótípusok, amikkel lépten-nyomon összefuthatunk. Akár egy háztartási gépről, akár egy komolyabb ipari berendezésről van szó, a megfelelő csatlakozó kiválasztása kulcsfontosságú. Nem csak a működés múlik rajta, de a biztonság is.

Ha ismerjük a különbségeket, simán elkerülhetjük a kompatibilitási gondokat és a potenciális veszélyeket. A következő gyorstalpaló éppen ebben segít, hogy egy pillantás alatt képbe kerülj a legfontosabb kategóriákkal.

Gyakori csatlakozó típusok gyors összehasonlítása

Összedobtam egy táblázatot, amiben a Magyarországon legelterjedtebb csatlakozókat vetjük össze a legfontosabb műszaki tulajdonságaik és felhasználási területeik szerint. Ez egy igazi "puska" a szakembereknek, akiknek gyorsan kell azonosítaniuk egy típust, vagy összevetni a lehetőségeket egy adott melóhoz.

Külön kiemeltem a földelés meglétét – ami, ugye, biztonsági szempontból alapvető –, illetve a maximális áramerősséget, ami megmutatja, mennyit bír az adott csatlakozó.

Persze ez csak a jéghegy csúcsa, egyfajta kiindulópont. A következő fejezetekben minden egyes csatlakozócsaládot alaposan kivesézünk: jönnek a konkrét szabványok, a telepítési trükkök és a biztonsági előírások. Így biztos lehetsz benne, hogy a döntésed mindig megalapozott és szakszerű lesz.

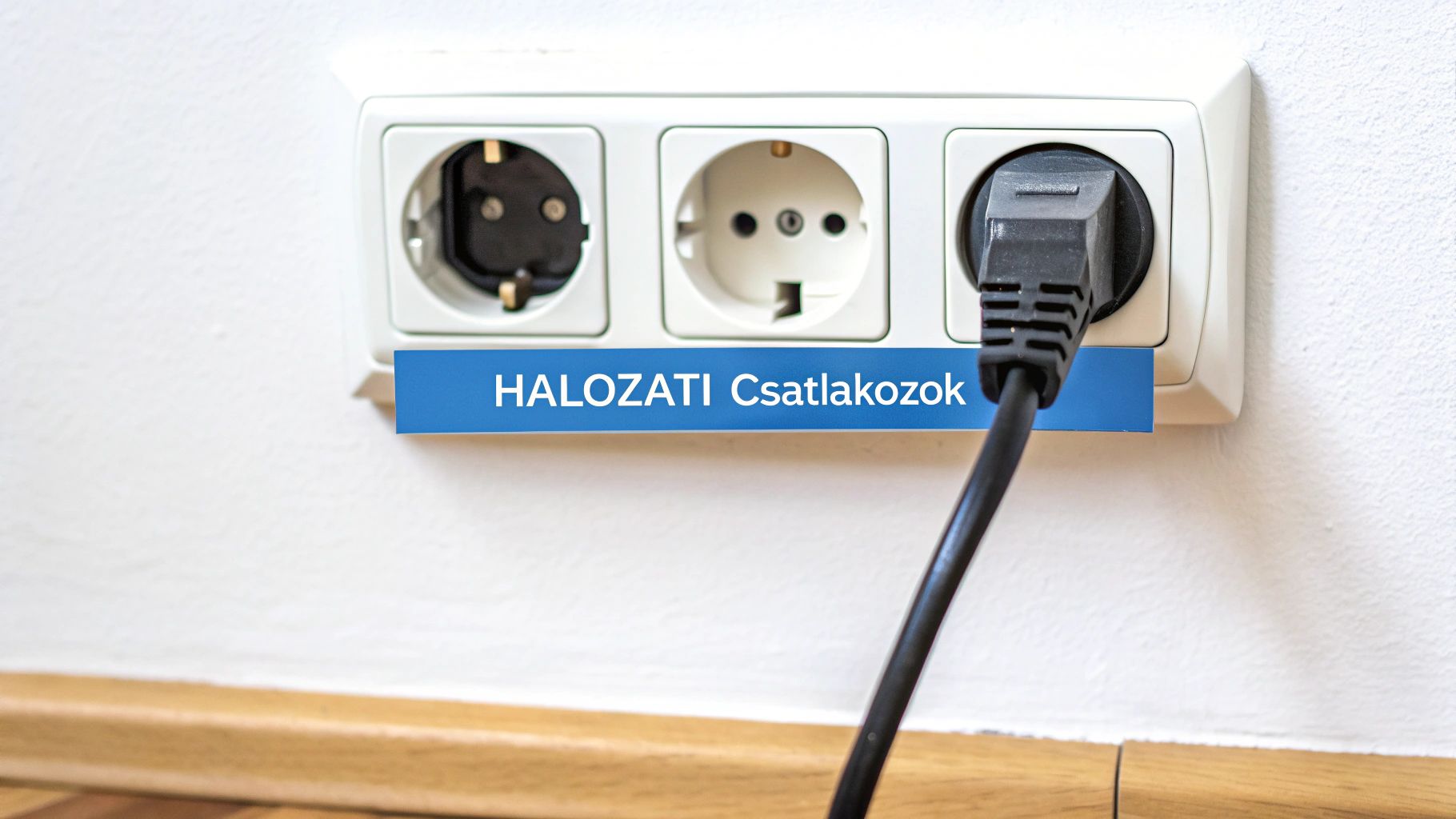

Hálózati tápcsatlakozók a mindennapi gyakorlatban

A hálózati tápcsatlakozók annyira a mindennapjaink részei, hogy szinte észre sem vesszük őket, pedig nélkülük a legtöbb elektromos eszközünk egyszerűen nem működne. Bár elsőre csak egy egyszerű dugónak és aljzatnak tűnnek, az egyes elektromos csatlakozó típusok között komoly különbségek lapulnak, főleg a biztonság, a terhelhetőség és persze a felhasználási terület terén.

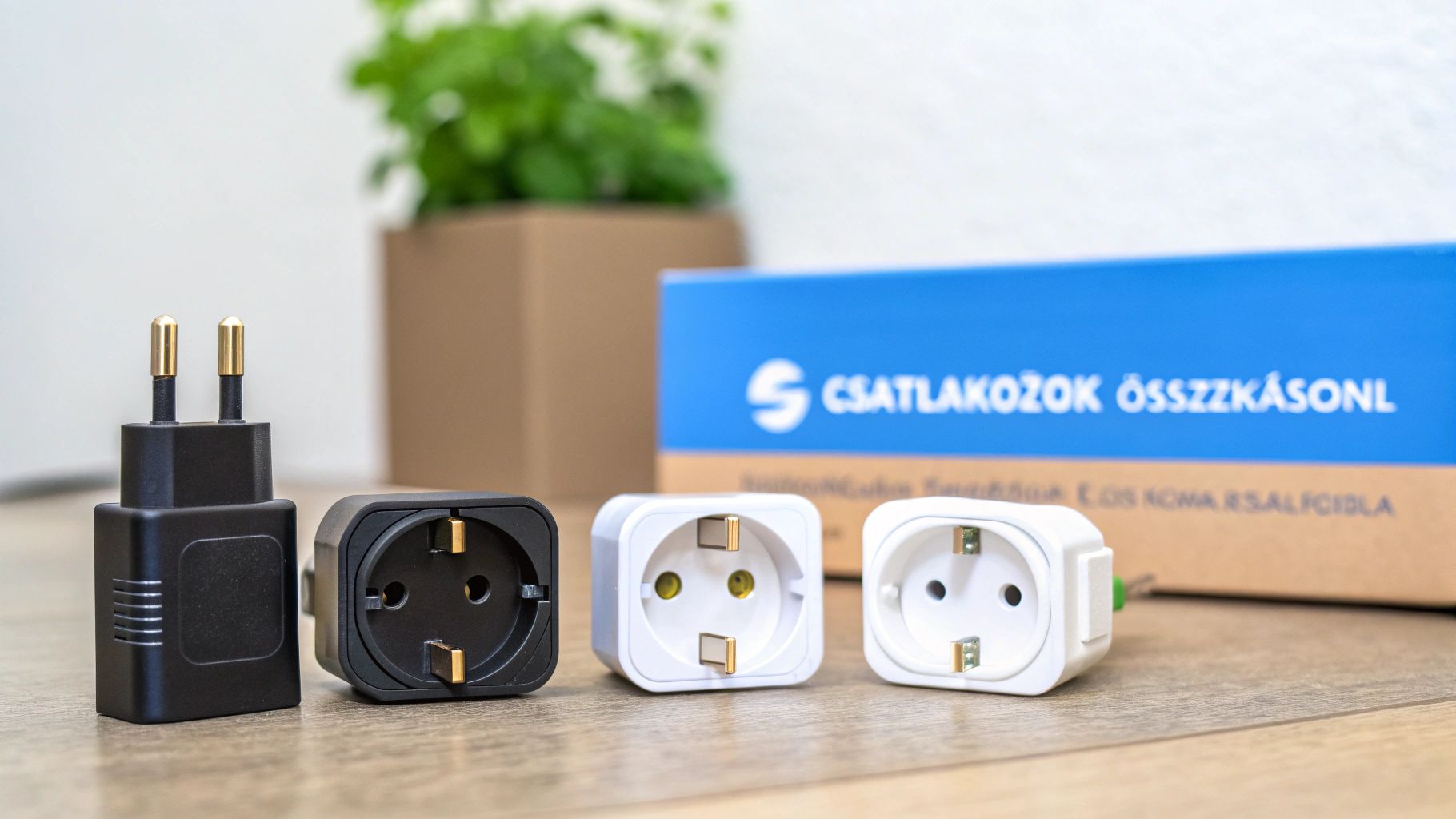

Magyarországon, ahogy Európa nagy részén is, a 230 V / 50 Hz-es hálózathoz alapvetően kétféle csatlakozót használunk: a közismert Schuko (F típus), illetve a kisebb Europlug (C típus) csatlakozót. A legfontosabb különbség köztük a földelés meglétében és a maximális terhelhetőségükben rejlik.

Az F típusú, azaz a Schuko csatlakozó

Az F típusú dugó, amit szinte mindenki csak Schuko néven ismer, a háztartások királya. A neve a német Schutzkontakt szóból ered, ami védőérintkezőt jelent, és ez tökéletesen le is írja a lényegét. A két hengeres érintkező mellett az aljzat két szélén található földelő kapocs jelenti a biztonságos működés kulcsát.

A földelés elengedhetetlen a nagyobb teljesítményű vagy fémházas gépeknél, mint a mosógép, a hűtő vagy akár egy asztali számítógép. Ha bármilyen belső hiba történne, a földelés elvezeti a kóbor áramot, és ezzel megvéd minket egy komoly áramütéstől. Nem véletlen, hogy Magyarországon a háztartások 95%-ában F típusú (Schuko) konnektorokat találunk; ez a szabvány. Ezek az aljzatok 16 A áramerősségig terhelhetők, így a nagyobb fogyasztású gépekhez is tökéletesek. Ha mélyebben érdekel a téma, a Wikipédián részletes listát találsz az elektromos hálózatokról és csatlakozókról.

A Schuko dugó szimmetrikus, tehát 180 fokkal elforgatva is bedugható. Ez a legtöbbször praktikus, de azt jelenti, hogy a fázis és a nulla vezető helyzete felcserélődhet. Szerencsére a legtöbb modern háztartási eszköznek ez nem okoz gondot.

A C típusú, vagyis az Europlug

A C típusú csatlakozót, azaz az Europlugot a lapos, kétpólusú formájáról könnyű felismerni. Kifejezetten a kis teljesítményű, kettős szigetelésű eszközökhöz találták ki. Ide tartoznak a telefontöltők, rádiók, asztali lámpák vagy a villanyborotvák.

Mivel ezeknek a készülékeknek jellemzően műanyag burkolatuk van, ami nem vezeti az áramot, nincs is szükségük földelésre. Az Europlug ezt a filozófiát követi, hiányzik is róla a védőérintkező.

Mit érdemes tudni róla?

• Maximális terhelhetőség: Mindössze 2,5 A, ami 230 V-on körülbelül 575 W teljesítményt jelent. Nagyobb dolgokra tilos használni!
• Kompatibilitás: Úgy tervezték, hogy a legtöbb európai aljzattípusba, így a Schuko konnektorba is simán bedugható legyen.
• Biztonság: A dugó érintkezőinek töve enyhén szigetelt. Ez egy okos megoldás, ami megakadályozza, hogy a bedugás vagy kihúzás közben véletlenül hozzáérjünk a fém részekhez.

Aranyszabály, hogy Europlug csatlakozóval szerelt eszközt soha ne terheljünk túl. Ha egy ilyen vékony kábelt nagy áramfelvételre kényszerítünk, az túlmelegedhet, ami komoly tűzveszélyt jelent. A megfelelő csatlakozótípus kiválasztása tehát nemcsak kényelmi, hanem létfontosságú biztonsági kérdés is.

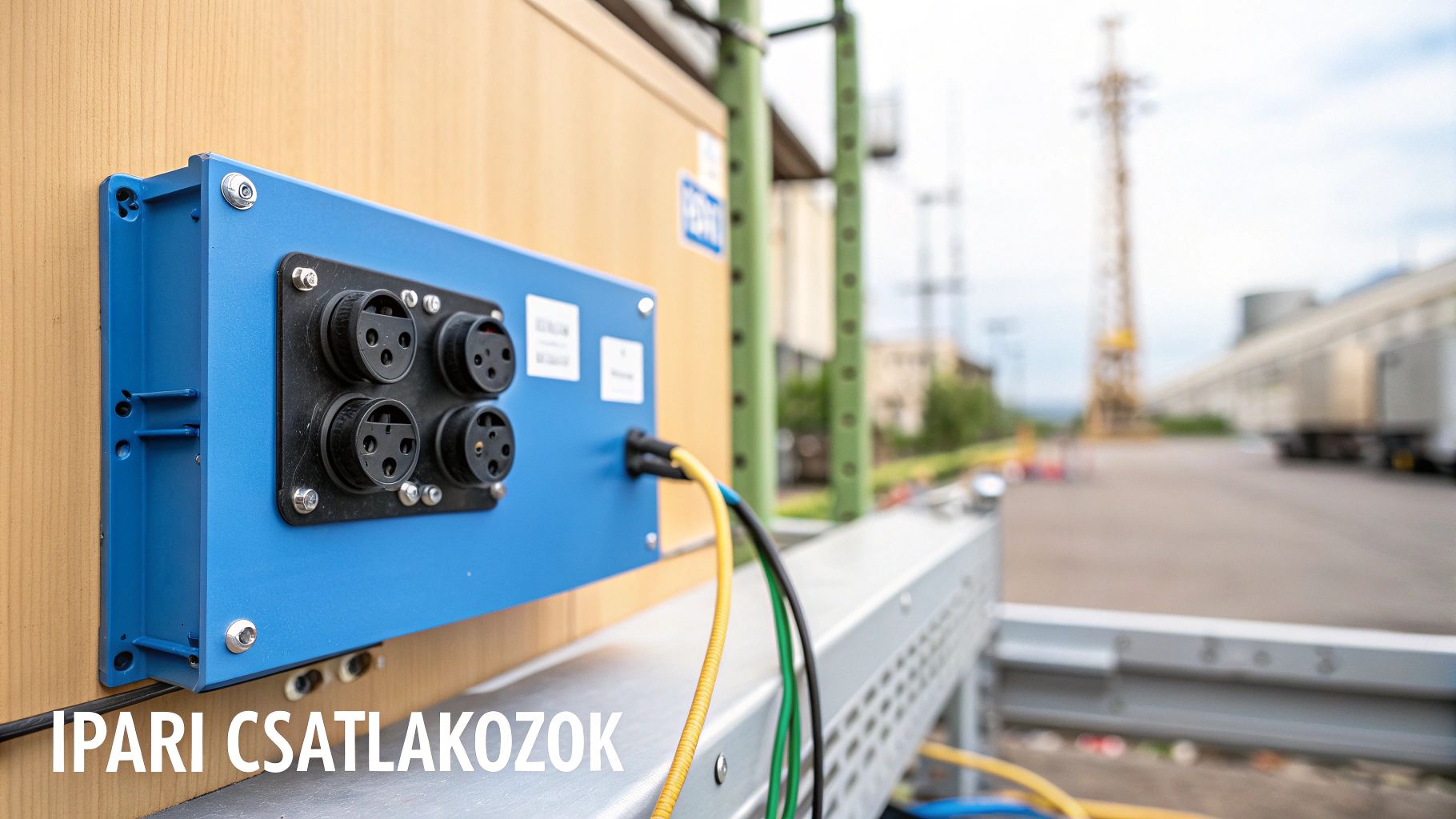

Ipari és nagy teherbírású csatlakozók

Amikor kilépünk a megszokott otthoni vagy irodai környezetből, és egy építkezésen, gyárban vagy épp egy szabadtéri rendezvényen kell áramot biztosítani, a játékszabályok gyökeresen megváltoznak. Itt már nem a konnektorba dugható 16 A a mérce; a komoly gépeknek és berendezéseknek ennél sokkal nagyobb teljesítményre, sőt, gyakran háromfázisú betáplálásra van szükségük.

Az ipari terepen bevetett elektromos csatlakozó típusok jóval robusztusabbak és strapabíróbbak, mint a háztartási társaik. Kifejezetten úgy tervezik őket, hogy ellenálljanak a pornak, a nedvességnek és a fizikai behatásoknak. Hogy ez az egész világon egységes és biztonságos legyen, olyan nemzetközi szabványok szabályozzák őket, mint az IEC 60309, közismertebb nevén a CEE szabvány.

A CEE szabvány és az ipari csatlakozók

Az IEC 60309-es szabványnak megfelelő csatlakozókat a gyakorlatban szinte lehetetlen eltéveszteni jellegzetes, általában kék vagy piros színük miatt. Ezeket a nagyágyúkat kifejezetten komoly áramerősségű, egy- és háromfázisú rendszerekhez találták ki.

• Színkódolás: A színek nem véletlenszerűek, hanem a névleges feszültséget és frekvenciát jelölik. A leggyakoribb a kék (230 V) és a piros (400 V), ami a terepen segít a gyors és tévedésmentes azonosításban.
• Felépítés: A masszív műanyag ház és a precíz illeszkedés stabil kapcsolatot garantál. A kialakításuk pedig szándékosan olyan, hogy fizikailag megakadályozza a rossz polaritású vagy eltérő feszültségű rendszerek összekötését.
• Terhelhetőség: A szabvány 16 A, 32 A, 63 A és 125 A áramerősségű változatokat definiál. Ez lehetővé teszi, hogy a legkülönfélébb teljesítményigényű gépeket (hegesztőket, betonkeverőket, nagy teljesítményű szivattyúkat) is biztonságosan táplálhassuk.

Ezek a csatlakozók nemcsak erősek, de a biztonságra is kiemelt figyelmet fordítanak. A földelő érintkezőjük mindig egy kicsit hosszabb a többinél, így csatlakoztatáskor ez érintkezik elsőként, kihúzáskor pedig ez bontja utoljára a kapcsolatot, maximalizálva a védelmet.

Az IP védettség jelentősége

Az ipari csatlakozók egyik legfontosabb tulajdonsága, hogy mennyire bírják a mostoha körülményeket. Ezt az ellenállást az IP (Ingress Protection) védettségi szinttel jelölik, ami egy két számjegyből álló kód. Ez pontosan megmondja, hogy a csatlakozó mennyire védett a szilárd tárgyak (pl. por) és a víz behatolásával szemben.

Gondoljunk csak bele: egy IP67-es jelölésű csatlakozó teljesen porálló (ezt jelzi az első szám, a 6-os), és simán kibír akár fél órát is egy méter mély vízben (erre utal a második szám, a 7-es). Ez a fajta védelem elengedhetetlen egy kültéri építkezésen vagy egy párás, poros műhelyben.

Hogy könnyebben eligazodj a számok útvesztőjében, az alábbi táblázat bemutatja a leggyakoribb IP kódokat és azok jelentését.

IP védettségi szintek magyarázata

A táblázat bemutatja a leggyakoribb IP (Ingress Protection) kódokat és azok jelentését a szilárd tárgyak és a víz behatolása elleni védelem szempontjából.

A megfelelő IP védettségű elektromos csatlakozó típusok kiválasztása tehát nem csak a drága berendezések élettartamát növeli meg, hanem alapvető munkavédelmi kérdés is, amivel megelőzhetjük a súlyos áramütéses baleseteket.

Adatátviteli és kommunikációs csatlakozók

A digitális korban az adatok gyors és megbízható áramlása legalább olyan létszükséglet, mint a stabil áramellátás. A modern technológia idegrendszerét az adatátviteli és kommunikációs elektromos csatlakozó típusok alkotják, amelyek eszközeinket a világhálóval és egymással kötik össze. Gondoljunk csak a mindennapokban használt hálózati, periféria- és multimédiás csatlakozókra – ezek folyamatos fejlődésen mennek keresztül.

Ezek a kis alkatrészek felelnek a vezetékes internetért, a nyomtatók és egerek csatlakoztatásáért, és a kristálytiszta kép- és hangátvitelért. A megfelelő típus ismerete nélkülözhetetlen, ha hálózatot tervezünk, rendszert telepítünk, vagy egyszerűen csak egy hibát próbálunk elhárítani.

Hálózati csatlakozók: az RJ család nyomában

Ha vezetékes internetről beszélünk, szinte mindenkinek az RJ45 csatlakozó ugrik be elsőre. Nem véletlenül. Ez a 8P8C (8 Position, 8 Contact) moduláris csatlakozó gyakorlatilag az Ethernet hálózatok de facto szabványa lett, ami számítógépeket, routereket és switcheket köt össze. Bár a fizikai forma évtizedek óta alig változott, a mögötte lévő technológia óriásit fejlődött.

A csatlakozó teljesítménye persze szorosan összefügg az Ethernet kábel kategóriájával, amit használunk.

• Cat5e: Akár 1 Gbps sebességet is támogat, ami a legtöbb otthoni és kis irodai hálózathoz bőven elég.
• Cat6/Cat6a: Itt már 10 Gbps sebességről beszélünk, ami elengedhetetlen a nagyobb adatforgalmú professzionális környezetekben, például szerverek bekötésénél.
• Cat7/Cat8: Ezek a kategóriák már 25-40 Gbps sebességet is kínálnak, de ezeket szinte kizárólag adatközpontokban használják, extrém sávszélesség-igény esetén.

A helyes bekötés kulcsfontosságú. Két elterjedt séma létezik, a T568A és a T568B. Ma már a legtöbb hálózat a T568B szabványt követi, de a lényeg igazából az, hogy a kábel mindkét végén ugyanazt a bekötést alkalmazzuk – csak így lesz hibátlan a működés.

Az USB csatlakozó evolúciója

Az USB (Universal Serial Bus) valóságos forradalmat hozott a perifériák csatlakoztatásában. Egyetlen, pofonegyszerű szabvánnyal váltotta ki a korábbi, nehézkes portok dzsungelét. Az USB is hatalmas fejlődésen ment keresztül az évek során.

Az USB-A az a klasszikus, téglalap alakú csatlakozó, amivel mindenki találkozott már. Még mindig rengeteg eszközön ott van, de a modernebb és sokkal többet tudó utódja lassan, de biztosan átveszi a helyét.

Az USB-C a jelen és a jövő szabványa, ami egy sor előnyt kínál:

• Szimmetrikus kialakítás: Nincs többé forgatgatás, bármelyik irányból bedugható. Végre!
• Brutális sebesség: A Thunderbolt/USB4 protokollal akár 40 Gbps adatátvitelt is támogat.
• Tápellátás (Power Delivery): Akár 240 W teljesítményt is képes leadni, így már nemcsak telefont, de akár egy komolyabb laptopot is feltölthetünk vele.
• Sokoldalúság: Adatátvitel, töltés és videojel (például DisplayPort) továbbítása is megoldható egyetlen kábelen keresztül.

Audio-video csatlakozók a tökéletes képért

A digitális kép- és hangátvitel világát ma két főszereplő uralja: a HDMI és a DisplayPort. Bár mindkettő csúcsminőséget biztosít, más-más területen számítanak igazán erősnek.

A HDMI (High-Definition Multimedia Interface) a szórakoztatóelektronika megkérdőjelezhetetlen királya. TV-k, játékkonzolok, Blu-ray lejátszók – szinte mindegyiken megtalálható. A legújabb, HDMI 2.1 verzió már a 8K felbontást is lazán kezeli, és olyan extrákat is tud, mint a dinamikus HDR vagy a változó képfrissítési ráta (VRR), amiért a gamerek rajonganak.

A DisplayPort ezzel szemben inkább a számítástechnikai világban népszerű, főleg monitorok és videokártyák között terjedt el. Nagy előnye, hogy egyetlen porton keresztül akár több monitort is sorba lehet kötni (ezt hívják daisy-chainingnek), és gyakran magasabb képfrissítést támogat ugyanazon felbontás mellett, mint a HDMI. Pontosan ezért részesítik előnyben a profi grafikusok és a hardcore játékosok.

Hogyan válasszuk ki a tökéletes csatlakozót?

A megfelelő elektromos csatlakozó kiválasztása elsőre talán egyszerűnek tűnik, de a gyakorlatban sokkal több fejtörést okozhat, mint gondolnánk. Egy rosszul megválasztott alkatrész nem csupán kompatibilitási gondokat szülhet, hanem komoly biztonsági kockázatot is rejt, például túlmelegedhet vagy zárlatot okozhat. A siker kulcsa egy logikus, lépésről lépésre haladó megközelítés, ami mindig a projekt valós igényeiből indul ki.

Mielőtt elvesznénk a több ezer különböző típus útvesztőjében, az első és legfontosabb teendő az alapvető elektromos paraméterek tisztázása. Ez adja meg azt a szilárd alapot, amire a többi döntésünket biztonsággal felépíthetjük.

1. Az elektromos követelmények felmérése

Mindenekelőtt azt kell pontosan meghatároznunk, mekkora terhelést kell a csatlakozónak elviselnie. Két kulcsfontosságú adatot kell ismernünk:

• Feszültség (V): Határozzuk meg a rendszer üzemi feszültségét, legyen az 12 V DC, 230 V AC vagy éppen 400 V AC. A kiválasztott csatlakozónak minden esetben magasabb feszültségre kell méretezve lennie, mint a tényleges üzemi érték, hogy bőséges biztonsági tartalékkal rendelkezzünk.
• Áramerősség (A): Számoljuk ki a maximális áramot, amit a csatlakozónak üzemszerűen tudnia kell kezelni. Különösen figyeljünk az induktív terhelésekre, mint például a motorok, amelyek indításkor a névleges áramuk többszörösét is felvehetik egy rövid időre.

Gyakori hiba, hogy csak a névleges árammal számolunk, és megfeledkezünk ezekről a bekapcsolási csúcsokról. Egy alulméretezett csatlakozó ilyenkor túlmelegszik, ami az érintkezők gyors elhasználódásához, végső soron pedig a kapcsolat megbízhatatlanságához vezet. Aranyszabály, hogy mindig hagyjunk legalább 20-25% biztonsági ráhagyást az áramterhelhetőségben!

2. Fizikai és környezeti szempontok

Ha az elektromos alapok megvannak, jöhetnek a fizikai adottságok. A csatlakozónak ugyanis nemcsak elektromosan, hanem mechanikailag és a környezeti hatásokkal szemben is passzolnia kell a feladathoz.

Gondoljuk végig a következőket:

• Érintkezők száma: Hány különálló áramkört kell átvezetnünk? Szükség van külön érintkezőre a földelésnek, esetleg adat- vagy vezérlőjeleknek is?
• Méret és kialakítás: Mekkora hely áll rendelkezésre? Panelre szerelhető, kábelre forrasztható vagy épp nyomtatott áramköri lapra (NYÁK) ültethető típusra van szükségünk?
• Környezeti hatások: A csatlakozó tiszta, beltéri környezetben lesz, vagy kint a szabadban, kitéve a pornak és a nedvességnek? Itt jön képbe az IP védettségi besorolás, ami elengedhetetlen a kültéri vagy ipari megbízhatósághoz.
• Csatlakoztatási ciklusok: Milyen sűrűn fogják szét- és összedugni? Egy szinte soha nem bontott kapcsolatnál egészen más szempontok dominálnak, mint egy naponta többször használt csatlakozónál.

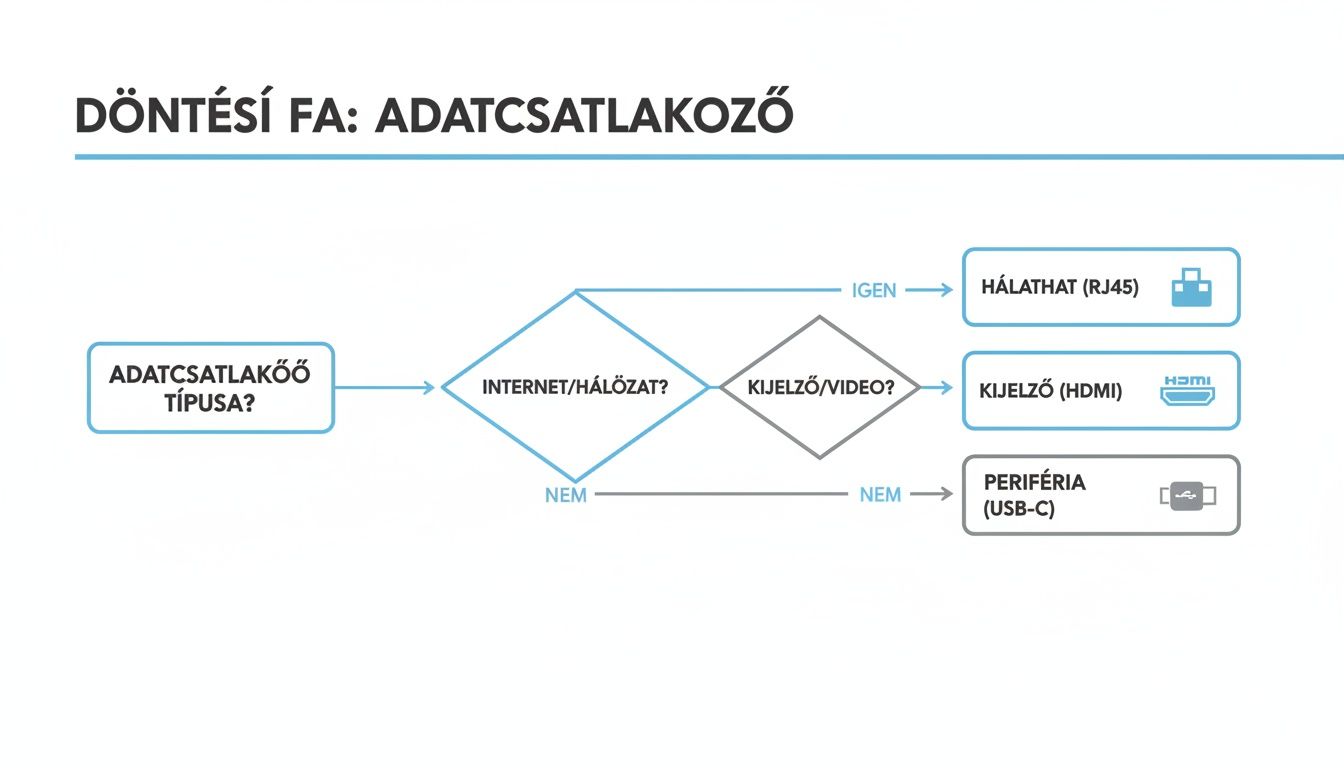

Az alábbi döntési fa segít gyorsan eligazodni a leggyakoribb adatcsatlakozók között, a felhasználás célja alapján.

Az ábra remekül szemlélteti, hogy a modern adatátviteli feladatokra – legyen szó hálózatépítésről (RJ45), perifériák csatlakoztatásáról (USB-C) vagy képátvitelről (HDMI) – már jól bevált, célirányos csatlakozók állnak rendelkezésünkre.

Gyakori kérdések, amikre tudnod kell a választ

Összeszedtük azokat a kérdéseket, amik a leggyakrabban felmerülnek az elektromos csatlakozók világában. A célunk, hogy a mindennapi életből vett, gyakorlatias válaszokkal segítsünk, hogy ne csak használd, de értsd is az eszközeidet.

A csatlakozók rengeteg szabványa és műszaki adata elsőre ijesztő lehet, de ne aggódj. Néhány alapszabályt betartva a legtöbb fejfájástól és veszélytől megkímélheted magad. Nézzük a legfontosabbakat!

Használhatok külföldön vett gépet itthon?

Jó kérdés, és a válasz attól függ, honnan jött a készülék. Az EU nagy részén, például Németországban vagy Ausztriában a miénkkel megegyező, C (Europlug) és F (Schuko) típusú csatlakozókat használják, így az ott vásárolt dolgok simán mennek itthon is.

Viszont ha Amerikából (Type A/B) vagy Angliából (Type G) hozol valamit, már trükkösebb a dolog.

• Kell egy fizikai átalakító: Ez az egyszerűbb rész. Szükséged lesz egy adapterre, amivel a dugót be tudod dugni a magyar konnektorba.
• A feszültség a lényeg: A legkomolyabb buktató a hálózati feszültség különbsége. Európában 230 V van, míg az USA-ban csak 120 V. Ha egy 120 V-ra tervezett gépet rádugsz a 230 V-ra, szinte garantált, hogy azonnal tönkremegy. Mindig, de tényleg mindig nézd meg a készülék címkéjét! Ha csak annyit látsz rajta, hogy "120V AC", akkor muszáj egy feszültségátalakító trafót is beszerezned.

Jó hír, hogy a modern kütyük (laptop, telefontöltő) tápegységei sokszor már univerzálisak. Ha a címkén egy tartományt látsz (pl. 100-240 V), akkor fellélegezhetsz, mert ezeknek elég egy egyszerű fizikai adapter.

Szabad több elosztót egymásba dugni?

Soha. Kifejezetten tilos és életveszélyes. Ezt a gyakorlatot mindenáron kerülni kell. Amikor elosztókat fűzöl láncba, az első elosztót és magát a fali aljzatot is messze a megengedett felett terheled.

A túlterhelés miatt a vezetékek, csatlakozók felforrósodnak, a szigetelés megolvadhat, ami egyenes út a rövidzárlathoz és a lakástűzhöz. Mindig csak egyetlen, jó minőségű elosztót használj, és soha ne dugj bele több fogyasztót, mint amennyit a rajta jelzett maximális teljesítmény megenged.

Mikor jött el az ideje lecserélni a konnektort?

Egy régi vagy sérült fali aljzat nem játék, komoly biztonsági kockázat. Azonnal cserélni kell, ha az alábbi jelek bármelyikét észleled:

• Látható sérülés: Repedés, törés, vagy fekete égésnyomok a műanyag házon.
• Laza a kapcsolat: A dugvilla lötyög benne, szinte kiesik magától. Ez rossz érintkezést jelent, ami szikrázhat és túlmelegedhet.
• Melegszik vagy elszíneződött: Ha használat közben tapintásra meleg a konnektor környéke, vagy sárgás-barnás elszíneződést látsz rajta, az a túlterhelés vagy belső hiba tuti jele.

Fontos, hogy a konnektor cseréjét mindig bízd képzett villanyszerelőre! Csak így lehetsz biztos a szakszerű és biztonságos bekötésben.

Láthatod, a megfelelő csatlakozók kiválasztása és biztonságos használata minden elektromos munkánál kulcsfontosságú. Ha megbízható, profi minőségű alkatrészekre van szükséged, a Takacs Gabor Antal E.V. webáruházában, az Elektroexpressz.hu oldalon a hálózati dugaljaktól az ipari megoldásokig mindent megtalálsz.
