Akkumulátoros napelem rendszer szakértői útmutató

Bevezetés a napelemes tárolás szükségességéhez

Egy vidéki műhelyben a tetőn lévő panelek délben termelnek a legtöbbet, miközben a dolgozók fogyasztása alacsony. A nagyobb gépek gyakran csak később indulnak, ezért a déli többlet a hálózatba kerülne, délután pedig a telephely ismét energiát vételez.

A hagyományos hálózatra tápláló rendszer ezt az időbeli eltérést csak korlátozottan kezeli. Ha a csatlakozási feltételek vagy a helyi hálózat nem engedi a teljes betáplálást, a termelés egy része visszaszabályozható. Az akkumulátor ilyenkor köztes tárolóként működik: a korábban megtermelt energiát későbbi géphasználathoz őrzi meg.

A tervezési cél nem mindig az energiafüggetlenség

A szakembernek először a beruházás célját kell rögzítenie: önfogyasztás-növelés, csúcsterhelés kezelése, tartalékenergia vagy hálózati szolgáltatás a prioritás. Családi háznál az esti fogyasztás áthelyezése lehet a fő szempont, kereskedelmi épületnél pedig a rövid teljesítménycsúcsok mérséklése.

A méretezés alapja a mért terhelési görbe, nem az akkumulátor névleges kapacitása. A tároló akkor támogatja a megtérülést, ha a kapacitása és teljesítménye illeszkedik a tényleges fogyasztáshoz, valamint a telephely hálózati korlátaihoz.

Gyakorlati szabály: előbb mérd meg a terhelési görbét, és csak utána válassz akkumulátort.

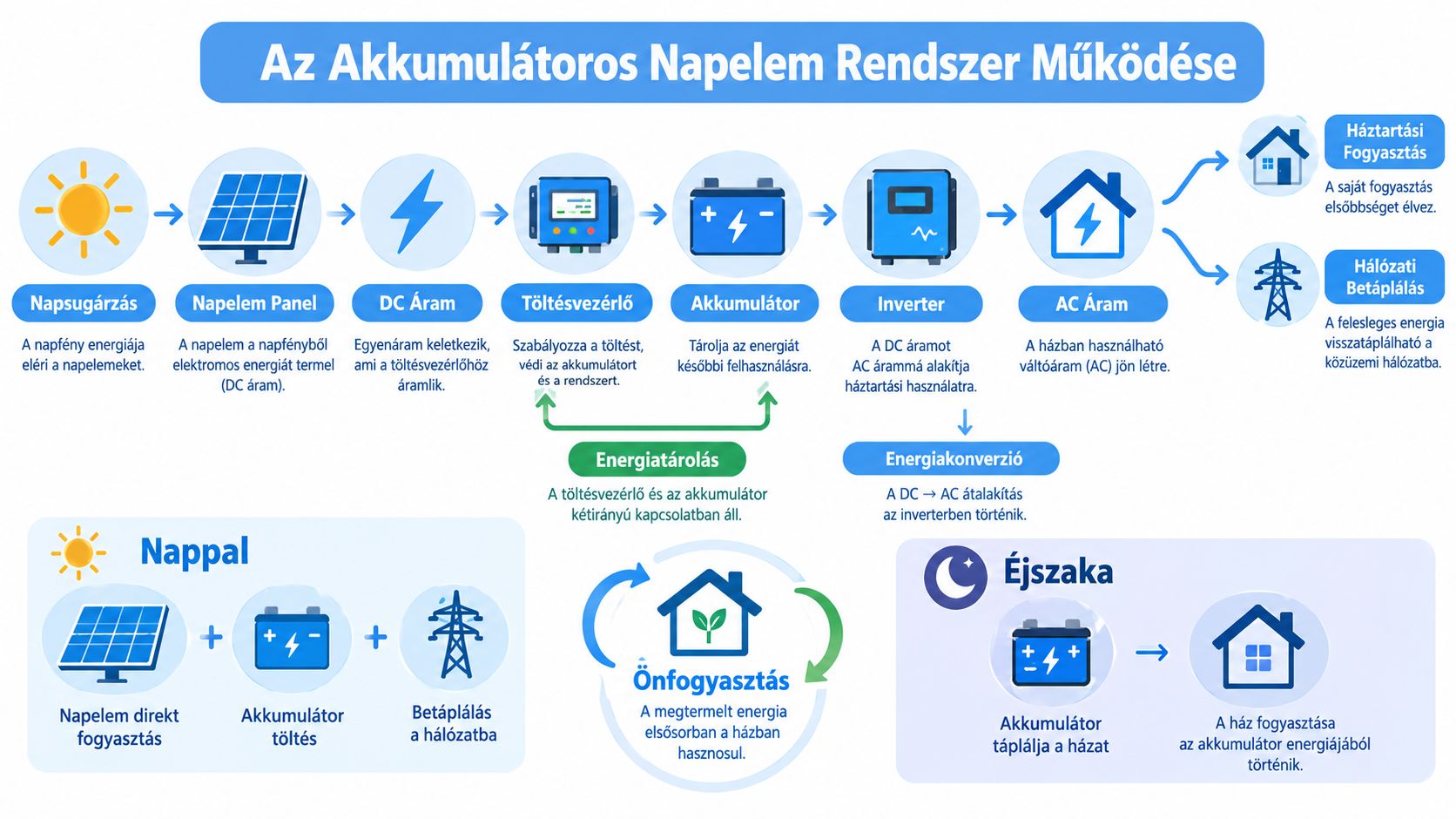

Az akkumulátoros napelem rendszer működése

Egy déli órában a napelemek teljesítménye magas, miközben a háztartás vagy a telephely terhelése alacsonyabb lehet. A rendszer ilyenkor nem egyetlen irányba küldi az energiát, hanem a pillanatnyi fogyasztás, az akkumulátor töltöttsége és a hálózati korlátok alapján szabályoz.

Az energia útja lépésenként

1. Napelemtermelés: a modulok egyenáramot hoznak létre. A teljesítményt a besugárzás, a hőmérséklet, az árnyékolás és a tájolás együtt alakítja.

2. MPPT-szabályozás: az MPPT, vagyis Maximum Power Point Tracking vezérlő folyamatosan keresi a panelmező aktuális maximális teljesítményű munkapontját. Változó felhőzetnél és részterhelésnél ez segít a termelés jobb kihasználásában.

3. Akkumulátortöltés: ha a fogyasztók nem használják fel a teljes termelést, a többlet az akkumulátorba kerül. A vezérlés a cellafeszültséget, az áramot és a hőmérsékletet a gyártói határértékeken belül tartja.

4. DC/AC átalakítás: a hibrid inverter az akkumulátor egyenáramát a fogyasztók számára használható váltakozó árammá alakítja. Az átalakítás veszteséggel jár, ezért a névleges kapacitás önmagában nem írja le a leadható energiát.

5. Önfogyasztás vagy betáplálás: a vezérlés először a helyi fogyasztást szolgálja ki, majd tölti az akkumulátort. Hálózati betáplálás csak akkor történik, ha a csatlakozási és szabályozási feltételek ezt lehetővé teszik.

A nappali termelés így későbbi, például esti felhasználásra tolható át. Éjszaka a tároló látja el a kijelölt fogyasztókat, reggel pedig a napelemek vagy a hálózat fedezi az aktuális igényt. Magyarországon a hálózati integráció feltételei ezért a vezérlési sorrendet és a megtérülést is befolyásolják.

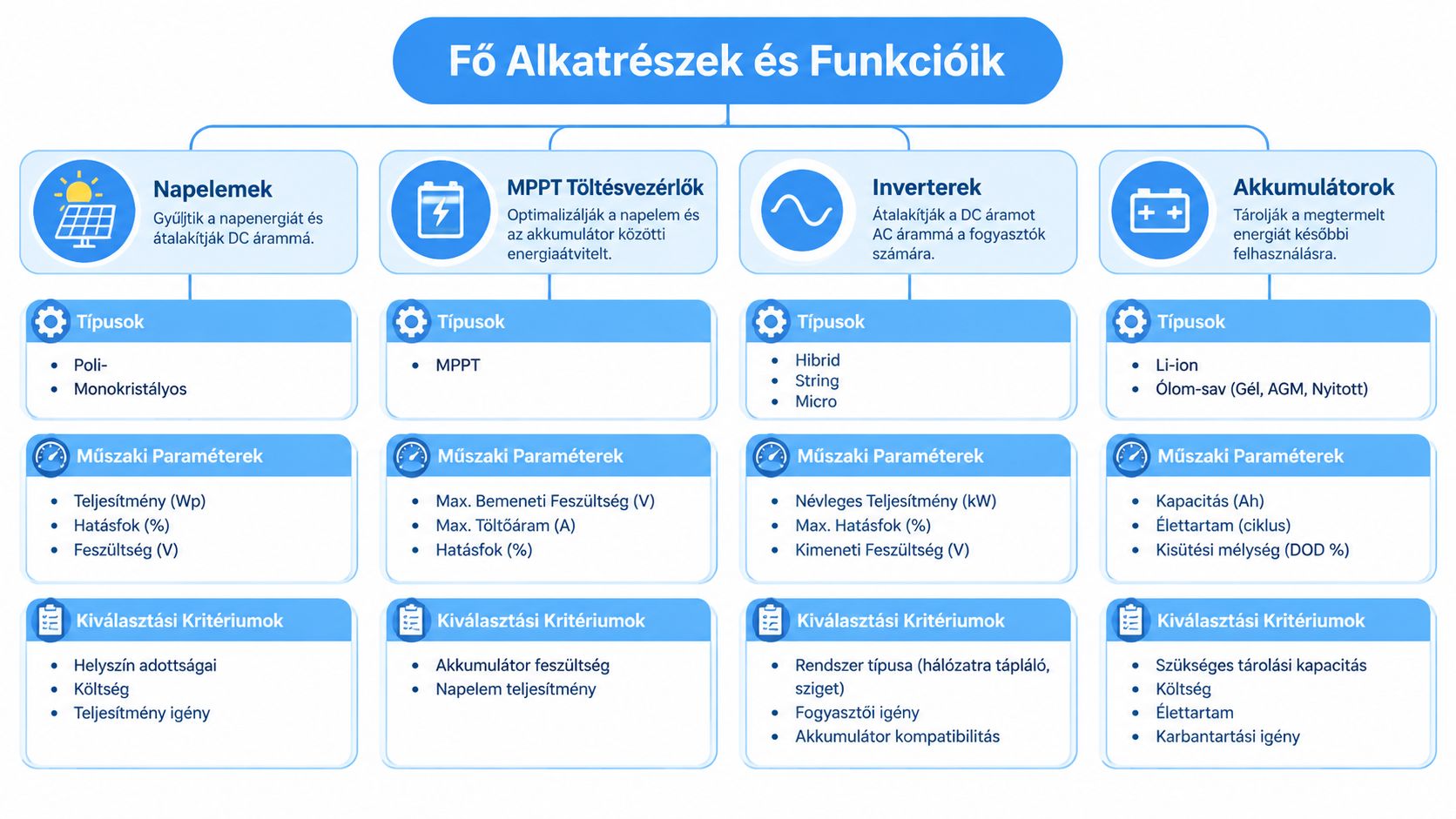

Fő alkatrészek és funkcióik

A jó rendszer nem különálló termékek halmaza. A napelemmező, a töltésvezérlés, az inverter, az akkumulátor és a mérési pont együtt határozza meg, hogy a telepített berendezés valóban azt tudja-e, amit a helyszín igényel.

Napelemek és töltésvezérlés

A monokristályos és polikristályos modulok a gyakorlatban eltérő helyigény, teljesítménysűrűség és költség mellett választhatók. A telepítőnek a névleges teljesítmény, a munkaponti feszültség, az áram, a hőmérsékleti viselkedés és a soros kapcsolás feszültséghatára alapján kell stringet kialakítania.

Az MPPT-vezérlő nem egyszerű kapcsoló. A maximális bemeneti feszültségnek illeszkednie kell a string hideg időben várható feszültségéhez, a töltőáramnak pedig az akkumulátor és a napelemmező teljesítményéhez. Több tájolás vagy árnyékolt tetősík esetén külön MPPT-követés javíthatja a szabályozhatóságot.

Inverterek és akkumulátorok

A string inverter nagyobb panelcsoportokat kezel, a mikroinverter modulszinten dolgozik, a hibrid inverter pedig a hálózati kapcsolatot és az akkumulátort is vezérli. A választásnál nem a maximális hatásfok az egyetlen szempont. Ellenőrizni kell a névleges AC teljesítményt, a túlterhelési képességet, a szigetüzemi funkciót, a fázisszámot, a mérési pontot és az akkumulátor-kompatibilitást.

Az akkumulátornál a kWh csak a tárolható energiamennyiséget jelöli. A telepítőnek azt is vizsgálnia kell, mekkora a folyamatos és rövid idejű kisütési teljesítmény, milyen megengedett kisütési mélység mellett működik a rendszer, hogyan hűtik a cellákat, és mit végez a beépített akkumulátorkezelő rendszer.

A lítiumionos, köztük LFP-technológiájú tárolók más üzemeltetési és biztonsági követelményeket hoznak, mint a zselés, AGM vagy nyitott ólomakkumulátorok. A gyártói adatlap, a kompatibilitási lista és a telepítési előírás fontosabb, mint a puszta névleges kapacitás.

Tervezési és méretezési szempontok

A méretezést a fogyasztás időbeli mintázatával kell kezdeni. Egy éves összesített fogyasztási adat nem mondja meg, hogy a telephely délben vagy este használja-e az energiát. A tervezőnek lehetőleg negyedórás vagy annál részletesebb mérési adatokból kell meghatároznia a nappali többletet, az esti fogyasztást és a rövid idejű teljesítménycsúcsokat.

Kapacitás vagy teljesítmény

A tároló kapacitása azt mutatja meg, mennyi energiát képes eltárolni. A tároló teljesítménye azt jelzi, milyen gyorsan tudja ezt az energiát leadni vagy felvenni. Ha egy inverterhez 3 MWh kapacitás társul 1 MW teljesítmény mellett, az elméleti kisütési idő három óra. Ez nappali termelés áthelyezésére alkalmas logika, nem többnapos autonómia.

Magyarország legnagyobb hálózatba integrált tárolójaként a kormányzati összefoglalóban bemutatott szolnoki rendszer 20 MW teljesítményű és 60 MWh kapacitású egységként állt üzembe 2025 júniusában. A példa jól szemlélteti, hogy a teljesítmény és az energiatartalom külön tervezési dimenzió.

A táblázat tervezési kiindulópont, nem automatikus ajánlat. A végleges értéket a tényleges terhelési görbe, a napelemmező mérete, az akkumulátor megengedett DOD-ja, a tartaléküzemi igény és az inverter gyártói korlátai alapján kell meghatározni.

A megtérülés logikája

A megtérülés nem vezethető le pusztán a tároló kWh-értékéből. Számolni kell a helyben felhasznált energia értékével, a hálózatra kitolt energia mennyiségével, a vételezés elkerülésével, a töltési és kisütési veszteséggel, az akkumulátor öregedésével, valamint a szabályozási és elszámolási feltételekkel.

Szaldó és bruttó elszámolás mellett ugyanaz a hardver eltérő gazdasági eredményt adhat. Ezért korrekt ajánlat csak fogyasztási profilból, konkrét tarifaadatokból és a teljes beruházási költségből készíthető. Aki fix megtérülési időt ígér mérési adatok nélkül, az fontos bizonytalanságokat hagy figyelmen kívül.

Példák és gyakorlati alkalmazások

Egy családi háznál a rendszer elsődleges feladata általában az, hogy a délelőtti többletet estére tegye át. A tervező ilyenkor a háztartási alapfogyasztást, a főzést, a használati melegvíz-készítést, a hőszivattyút és az elektromosautó-töltést külön vizsgálja. Ha a fogyasztás nagy része már napközben jelentkezik, túlméretezett akkumulátor helyett a vezérelt fogyasztók indítása lehet ésszerűbb.

A megtérülési időt ilyen projektnél nem lehet hitelesen egyetlen általános évszámmal megadni. A tároló akkor dolgozik gazdaságosan, ha rendszeresen töltődik és kisül, a kapacitása illeszkedik az esti igényhez, és nem marad tartósan kihasználatlanul.

Kereskedelmi épület csúcskezeléssel

Egy üzlet vagy műhely másképp működik. A napelemtermelés és a fogyasztás részben egy időben jelentkezik, de rövid, nagy teljesítményű indítások megemelhetik a csatlakozási terhelést. Ilyenkor az akkumulátor nem feltétlenül egész esti ellátásra készül, hanem gyors teljesítmény-leadásra, amely csökkenti a csúcsok hatását.

A hálózati méretű szolnoki példa 20 MW/60 MWh rendszerként, háromórás elméleti kisütési idővel mutatja meg a teljesítmény és a kapacitás kapcsolatát, amint azt az Origo műszaki összefoglalója ismerteti. Egy kereskedelmi telephely természetesen más léptékben dolgozik, de a döntési elv azonos: előbb azt kell meghatározni, hogy energiát vagy teljesítményt akarunk időben áthelyezni.

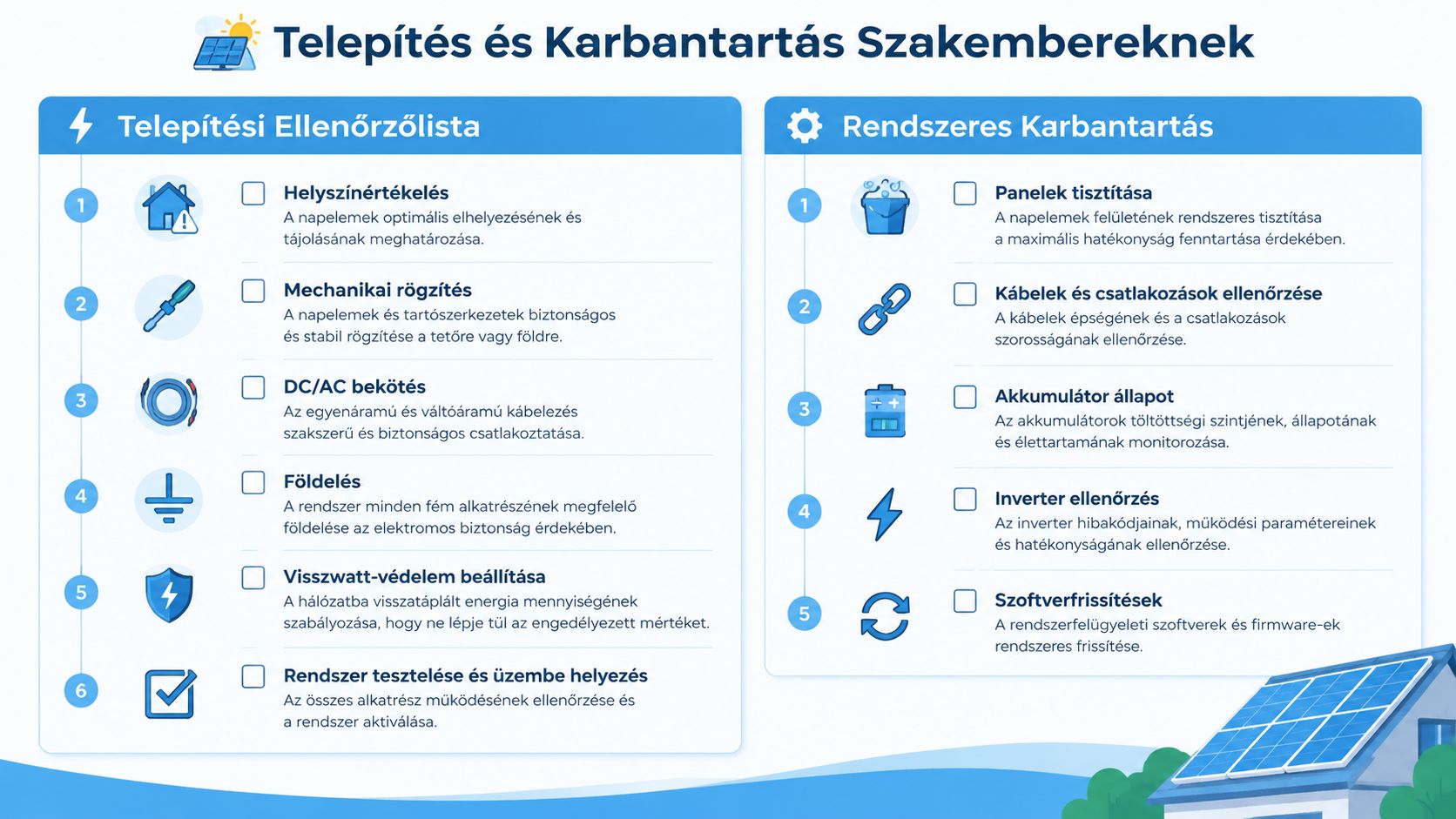

Telepítés és karbantartás szakembereknek

Egy családi ház telepítésénél a hibák gyakran nem a panelek számánál, hanem a részleteknél kezdődnek. Az előkészítés során rögzíteni kell a fogyasztási pontokat, az inverter és az akkumulátor helyét, a kábelnyomvonalakat, valamint a tűzvédelmi, szellőzési és hozzáférési feltételeket. A jó terv olyan, mint egy pontos kapcsolási rajz, minden későbbi ellenőrzés ehhez viszonyítható.

Telepítés előtti ellenőrzés

• Helyszínfelmérés: vizsgáld meg a tető vagy a talajmechanikai kialakítás állapotát, az árnyékolást, a hozzáférést és az inverter környezetének hőmérsékletét.
• Fogyasztási pontok: jelöld ki a tartaléküzemben maradó áramköröket, és különítsd el azokat, amelyek hálózati kieséskor lekapcsolhatók.
• Stringterv: számítsd ki a soros kapcsolás üzemi és hideg időben várható feszültségét, majd ellenőrizd az inverter határértékeit.
• Kábelezés: a DC- és AC-nyomvonalakat külön vezesd. Ellenőrizd a keresztmetszetet, a csatlakozókat, a hajlítási sugarat és a mechanikai védelmet.
• Földelés és védelem: a fémszerkezeteket, az invertert és a kapcsolószekrényt a terv és a vonatkozó előírás szerint kösd össze. A túlfeszültség-védelem és a leválasztás legyen hozzáférhető, jól jelölt.
• Visszwatt-védelem: üzembe helyezés előtt ellenőrizd a mérőváltók vagy mérők irányát, fázisazonosságát és kommunikációját. A fordított mérési irány hibás szabályozást okozhat.

Üzembe helyezés

Bekapcsolás előtt készíts fotódokumentációt, ellenőrizd a polaritást és a szigetelési állapotot, majd hasonlítsd össze a mért értékeket a tervvel. Az inverterben az akkumulátortípus, a töltési feszültség, a maximális áram, a tartalék töltöttségi szint és a hálózati működési mód feleljen meg a gyártói előírásnak.

A próbaüzem során vizsgáld a közvetlen önfogyasztást, az akkumulátor töltését és kisütését, a hálózati visszafogást, a kommunikációt, valamint a tartalékáramkör átkapcsolását. Az induló hibakódmentes állapot önmagában nem bizonyítja a rendszer helyes működését.

Karbantartási rutin

• Panelek és tartószerkezet: keresd a szennyeződést, sérülést, laza rögzítést és korróziót.
• DC- és AC-csatlakozások: ellenőrizd a melegedés, lazulás, elszíneződés és kábelöregedés jeleit.
• Akkumulátor állapota: kövesd a töltöttséget, a hőmérsékletet, a cellaegyensúlyt, a riasztásokat és a rendelkezésre álló kapacitás változását.
• Inverter és felügyelet: nézd át a hibakódokat, a ventilációt, a kommunikációt és a firmware-verziót. Frissítés előtt mentsd a konfigurációt.
• Védelmi funkciók: időszakosan próbáld ki a leválasztást, a visszwatt-szabályozást és a tartaléküzemi logikát.

A napelemes rendszer komponenseinek és beszerzési megoldásainak kiválasztásánál az adatlapok, a kompatibilitás és a műszaki dokumentáció legyen a döntés alapja, ne önmagában a névleges teljesítmény.

Előnyök hátrányok és összefoglalás

Az akkumulátoros napelem rendszer legnagyobb előnye, hogy a termelést közelebb hozza a fogyasztás időpontjához. Ezzel növelheti a helyben felhasznált energia arányát, mérsékelheti a betáplálási korlátok hatását, és megfelelő kialakítás mellett tartalékellátást is biztosíthat bizonyos áramkörök számára.

A tárolásnak ára és műszaki korlátja is van. A beruházás összetettebb, több védelmi és vezérlési elemet igényel, az akkumulátor pedig ciklusokkal és idővel öregszik. A hőmérséklet, a töltési stratégia, a kisütési mélység és a nem megfelelő méretezés mind ronthatja az elvárt élettartamot.

A hazai rendszerintegráció jelentőségét jelzi, hogy a kisebb tárolós napelemes rendszerek kapacitása 2025-re 106 és 109 MWh közé került a MAVIR-adatokat ismertető Infostart-cikk szerint. Ez nem jelenti azt, hogy minden háztartásnak azonnal nagy akkumulátorra van szüksége. A jó döntés a fogyasztási profilból, a hálózati feltételekből, a tartaléküzemi igényből és a teljes életciklus-költségből születik.

A kivitelező számára a legfontosabb sorrend egyszerű: mérés, célmeghatározás, inverter- és akkumulátorarány, védelmek, majd megtérülési számítás. Ha ezek közül bármelyik hiányzik, a rendszer könnyen drágább lesz a szükségesnél, vagy nem éri el a kívánt hálózati és önfogyasztási eredményt.
