Solar controller PWM SY3024H 12-24V/30A+USB for Pb batteries

SY3024H PWM napelemes töltésvezérlő 12–24 V / 30 A + USB

A SY3024H PWM vezérlő megbízható megoldás 12 V-os vagy 24 V-os ólomakkumulátoros napelemes rendszerek töltésére. Kompakt mérete és áttekinthető LCD kijelzője révén jól használható kisebb napelemes telepítésekhez, szigetüzemű rendszerekhez, lakókocsikhoz vagy hétvégi házakhoz.

Főbb jellemzők és teljesítmény

A vezérlő legfeljebb 30 A töltőáramot biztosít, így 12 V-os rendszerben maximum 360 W, 24 V-os rendszerben maximum 720 W összteljesítményű napelemek csatlakoztathatók. A bemeneti feszültség felső határa 12 V-os akkumulátor esetén 25 V, 24 V-os akkumulátor esetén 50 V.

A PWM technológia a napelemeket közvetlenül az akkumulátorra köti, és a töltés szabályozását impulzusszélesség-modulációval végzi. Amikor az akkumulátor eléri a beállított feszültségszintet, a vezérlő a töltőáramot impulzusszerűen korlátozza, így óvja az akkumulátort a túltöltéstől.

Kompatibilis akkumulátortípusok és üzemmódok

A készülék kifejezetten ólomakkumulátorokhoz készült, többféle üzemmóddal:

• Pb akkumulátor – VRLA – mód b01
• Pb akkumulátor – VRLA GEL – mód b02
• Pb akkumulátor – folyadékos (nyitott) – mód b03

Az aktív töltési tartomány 12 V-os rendszernél kb. 11,5–12,8 V, 24 V-os rendszernél 23–25,6 V. A megfelelő üzemmód kiválasztásával a vezérlő a választott akkumulátortípus igényeihez igazítja a töltési feszültséget.

USB kimenetek és terheléscsatlakozás

A vezérlő két darab 5 V / 2 A USB kimenettel rendelkezik, amelyekkel kisebb fogyasztók, például telefonok vagy egyéb USB-s eszközök láthatók el tápfeszültséggel. A beépített terheléskimenet maximális áramterhelhetősége 10 A, amely kisebb 12/24 V-os fogyasztók számára használható a vezérlőn keresztül.

Kezelés, kijelzés és figyelmeztetés

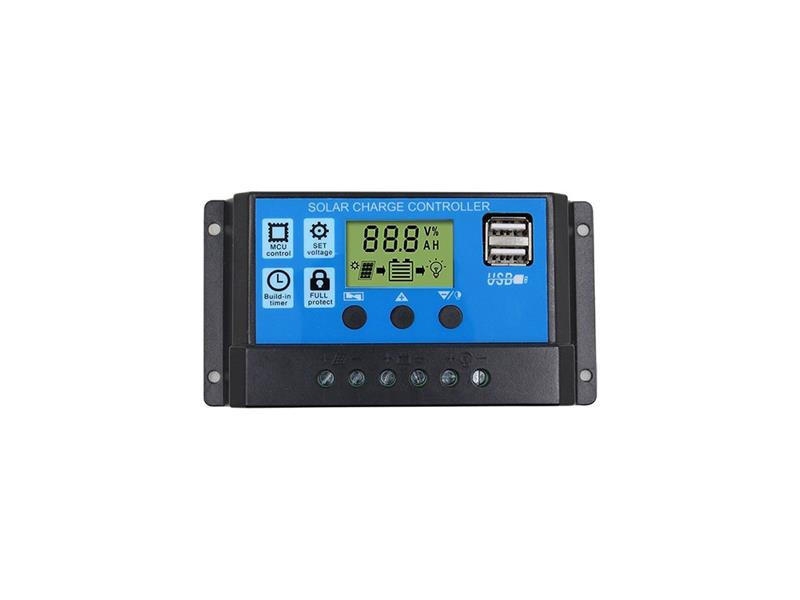

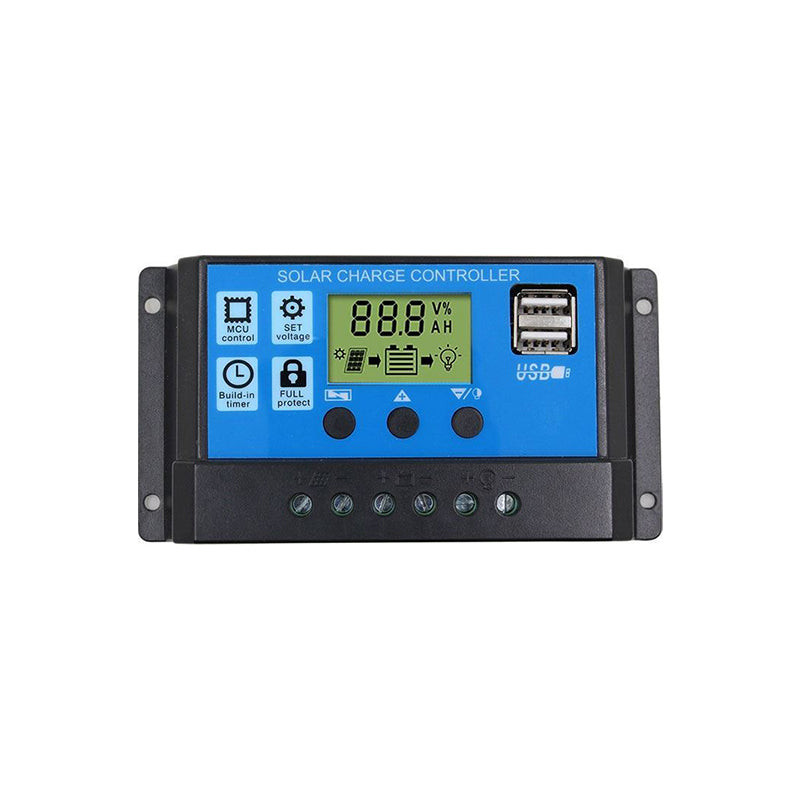

Az előlapi LCD kijelzőn jól áttekinthetők az alapvető üzemi paraméterek, és egyszerűen elvégezhetők az alapbeállítások. Fontos tudni, hogy a készülék az akkumulátorról való leválasztás után nem tárolja a felhasználói beállításokat, ilyenkor visszaáll a gyári alapértékekre, ezért újbóli csatlakoztatáskor szükség lehet a paraméterek ismételt beállítására.

Méret, tömeg és beépítés

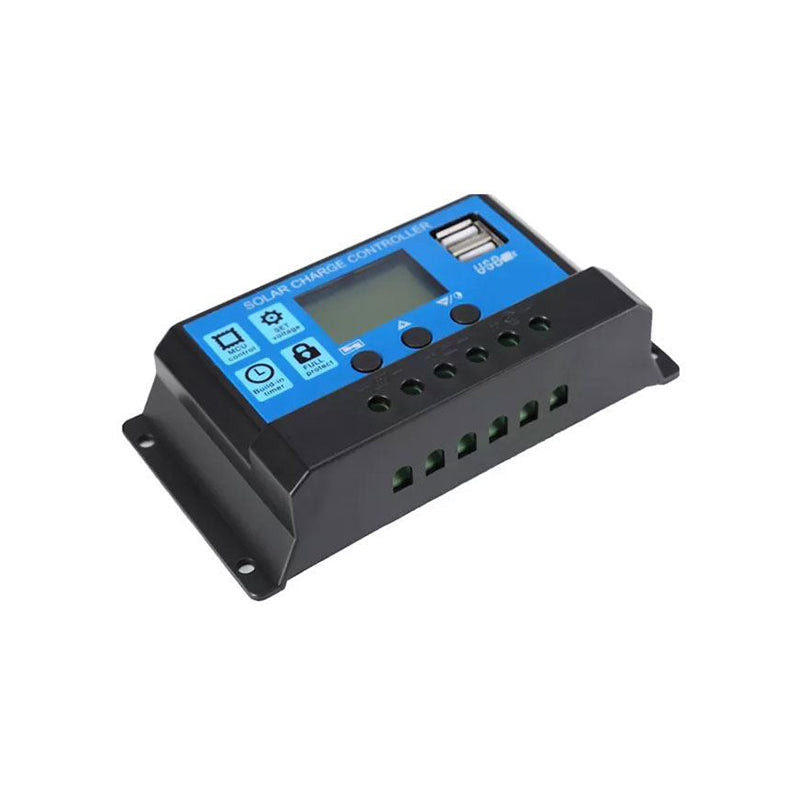

A 133×70×30 mm-es méret és a mindössze 95 g-os tömeg megkönnyíti a vezérlő elhelyezését szűkebb helyeken is. A kompakt kialakítás ideálissá teszi mobil vagy kisebb, helytakarékos napelemes rendszerekhez, ahol fontos a könnyű szerelhetőség és az egyszerű kezelhetőség.
