Solar controller MPPT Lumiax MT2075, 12-24V/20A

MPPT napelemes töltésszabályzó Lumiax MT2075, 12–24V/20A

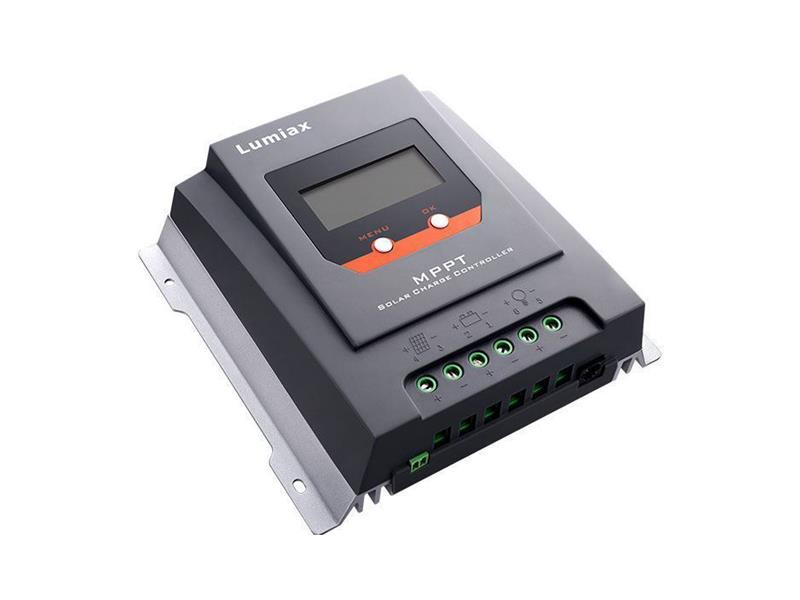

A Lumiax MT2075 egy korszerű MPPT napelemes töltésszabályzó, amely 12 V-os és 24 V-os rendszerekben is használható, legfeljebb 20 A töltőáramig. Úgy tervezték, hogy a legtöbbet hozza ki a napelemek teljesítményéből, miközben kíméli és védi az akkumulátorokat.

Hatékony MPPT technológia

Az MPPT (Maximum Power Point Tracking) vezérlés folyamatosan a napelem optimális munkapontjához igazítja a feszültség–áram karakterisztikát. Ennek köszönhetően a vezérlő a magasabb napelemfeszültséget alacsonyabb, akkumulátorhoz ideális feszültségre alakítja át, nagyobb áramerősség mellett. Például a 18 V / 5 A bemenetet kb. 14,5 V / 6,2 A kimenetté alakítja. A konverziós hatásfok jellemzően 95% feletti, így a veszteségek minimálisak, a rendelkezésre álló napenergia pedig hatékonyabban hasznosul, mint egy PWM szabályzó esetében.

A szabályzó 55 V maximális bemeneti feszültséget fogad (–20 °C-on, 50 V +25 °C-on), így jól illeszthető a legtöbb, 12 V-os rendszerekhez használt napelemhez is, amelyek terhelés alatt 16–18 V körüli feszültséget adnak le. 12 V-os akkumulátor esetén a minimális napelemfeszültség kb. 15,6 V.

Széles akkumulátor-kompatibilitás

A Lumiax MT2075 többféle akkumulátortípushoz használható:

• folyadékos ólomakkumulátor
• AGM
• AGM GEL
• LiFePO4

A beállítható töltési profilok lehetővé teszik, hogy az adott akkumulátortípus a számára megfelelő feszültségszinteket kapja, ezzel támogatva az élettartam és a megbízhatóság megőrzését.

Négyfokozatú ólomakkumulátor-töltés

Ólomakkumulátoroknál a szabályzó 4 lépcsős töltést alkalmaz:

• CC (állandó áram) – a napelemek teljesítményének maximális kihasználása a beállított végfeszültségig (CV-boost).
• CV-boost (gyorstöltés) – 1–2 órán át tartja a 14–15 V körüli végfeszültséget (állítható), hogy az akkumulátor teljesen feltöltődhessen.
• CV-equalize (kiegyenlítő töltés) – opcionális, csak folyadékos ólomakkumulátorokhoz; emelt feszültséggel segíti az elektrolit keveredését.
• CV-float (csepptöltés) – 13,5–13,8 V (állítható) fenntartó feszültséggel gondoskodik a töltöttségi szint stabilan tartásáról.

A beépített hőmérséklet-kompenzáció (–4,17 mV/K/cella a boost+equalize, –3,33 mV/K/cella a float szakaszban) segít, hogy a töltési feszültség illeszkedjen a környezeti hőmérséklethez.

Teljesítmény és fogyasztás

A szabályzó legfeljebb 260 W (12 V rendszeren) vagy 520 W (24 V rendszeren) napelem-teljesítmény hatékony hasznosítására alkalmas. Erősebb napelem is csatlakoztatható, de ilyenkor a szabályzó a névleges teljesítményéig használja ki a bejövő energiát, a működés károsodás nélkül megmarad.

Saját fogyasztása alacsony: 12 V-os rendszeren <8 mA, 24 V-os rendszeren <12 mA, így a rendelkezésre álló energia nagy része az akkumulátor töltésére fordítható.

Kezelés, kommunikáció, védelem

A beépített LCD kijelzőn áttekinthetően megjelennek a főbb működési adatok és beállítások, ami megkönnyíti a rendszer felügyeletét és konfigurálását. Az RS485 interfész lehetőséget nyújt külső felügyeleti vagy vezérlőrendszerhez való csatlakoztatásra.

A készülék IP32 védettségű házban kapott helyet, amely alapvető védelmet nyújt por és fröccsenő víz ellen, beltéri vagy védett szerelési környezetben. Üzemi hőmérséklet-tartománya –25 °C és +55 °C között van, így különböző éghajlati viszonyok között is alkalmazható.

Méretek és beépítés

A kompakt, mégis robusztus kivitelű szabályzó méretei 189 × 182 × 64 mm, tömege kb. 1 kg. Ez megkönnyíti a falra vagy műszerszekrénybe történő szerelést, miközben stabil, masszív rögzítést tesz lehetővé.

A Lumiax MT2075 MPPT töltésszabályzó olyan 12 V-os és 24 V-os napelemes rendszerekhez készült, ahol fontos a jó energiahasznosítás, a többféle akkumulátortípus támogatása és az áttekinthető, LCD-s felügyelet.
