PWM solar controller EPever 20A 12/24V with LCD display VS series

Áttekintés

A PWM EPever 20A 12/24V (VS sorozat) napelemes töltésszabályzó megbízható megoldás kisebb szigetüzemű rendszerekhez. 12 V-os (36 cellás) és 24 V-os (72 cellás) napelemekkel használható, legfeljebb 20 A töltőáramig, így kb. 300 Wp / 12 V-os, illetve 600 Wp / 24 V-os rendszerig alkalmazható.

Főbb jellemzők és előnyök

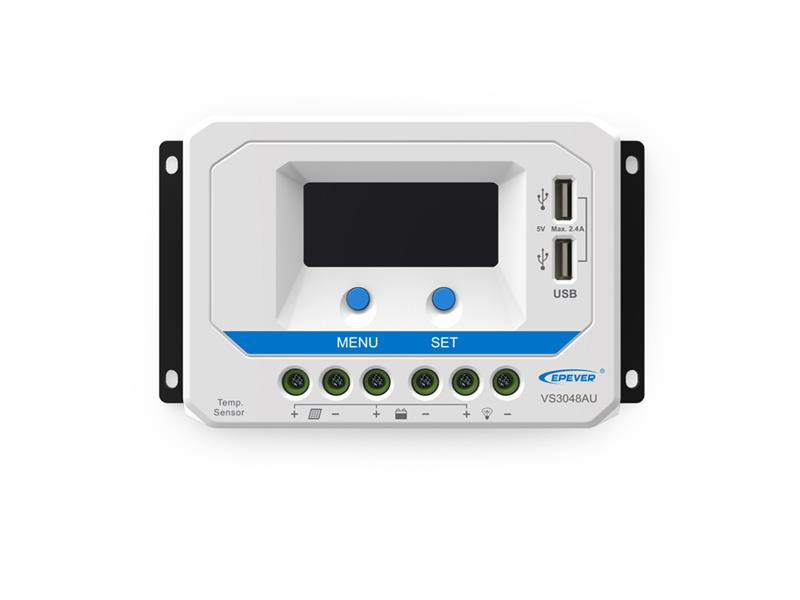

A beépített, áttekinthető LCD kijelző folyamatosan mutatja a napelem feszültségét és áramát, az akkumulátor feszültségét, a töltőáramot, valamint a DC fogyasztók aktuális terhelését. Emellett statisztikai adatokat is megjelenít az összes megtermelt és felhasznált energiáról, ami segít a rendszer üzemének nyomon követésében.

A készülék háromféle ólomakkumulátor-típushoz használható: zárt, gél és nyitott (folyadékos) akkumulátor. A megfelelő típus a kijelző alatti gombokkal választható ki, a beállítás a mellékelt kézikönyv alapján egyszerűen elvégezhető.

Két USB kimenettel is rendelkezik, amelyekről például mobiltelefon vagy egyéb hordozható elektronikai eszköz tölthető. A maximális USB kimeneti áram 2,4 A, így a mindennapi kisfogyasztók kényelmesen elláthatók.

Telepítés és kompatibilitás

A szabályzó 12 V-os és 24 V-os rendszereket automatikusan felismeri. Tervezése kifejezetten beltéri, falra szerelhető beépítéshez készült. A maximális csatlakozókábel keresztmetszet 10 mm², a készülék mérete 160 × 94,9 × 49,3 mm, tömege 350 g.

Az ajánlott napelem-teljesítmények 12 V-os rendszernél többek között: 30 Wp, 60 Wp, 90 Wp, 115 Wp, 175 Wp panelek. Részletes műszaki információk a mellékelt brosúrában és magyar nyelvű útmutatóban találhatók.

A helyes bekötési sorrend:

1. Akkumulátor csatlakoztatása a töltésszabályzóhoz.
2. DC fogyasztók csatlakoztatása.
3. Napelem(ek) csatlakoztatása.

A telepítés után elegendő az akkumulátor típusának beállítása, további konfiguráció általában nem szükséges.

Védelem és üzemi feltételek

A készülék több beépített védelmi funkcióval rendelkezik:

• automatikus 12 V / 24 V felismerés,
• túlfeszültség elleni védelem,
• rövidzárvédelem,
• fordított polaritás elleni védelem a napelem- és akkumulátor-csatlakozásoknál,
• alacsony feszültségnél a fogyasztói kimenet lekapcsolása az akkumulátor védelmében.

A maximális töltő- és kisütőáram 20 A. A működési hőmérséklet-tartomány -25 °C és +55 °C között van. Külső akkumulátor-hőmérséklet-érzékelő csatlakoztatható, ami segíthet a hőmérséklet-kompenzált töltés megvalósításában.

Az IP30-as védettségnek megfelelően a készülék beltéri használatra készült. Külső MT50 kijelző vagy PC interfész nem csatlakoztatható hozzá.

Ez a PWM töltésszabályzó praktikus, áttekinthető és könnyen kezelhető megoldás szigetüzemű, 12 V-os vagy 24 V-os ólomakkumulátoros napelemes rendszerekhez, ahol fontos a megbízható akkumulátortöltés és az alapvető energiafelügyelet LCD kijelzőn keresztül.
