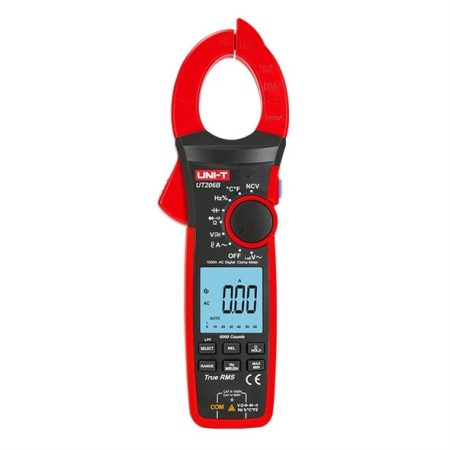

DIGITÁLIS LAKATFOGÓ UNI-T UNI-T UT206B

Technikai paraméterek:

1. AC áram mérése (tartományok / felbontás / pontosság):

60,00A / 0,010A / 40Hz ~ 400Hz ±(2,0%+9)
600,0A / 0,100A / 40Hz ~ 400Hz ±(2,0%+5)
1000,0A/1A/40Hz ~ 400Hz ±(2,0%+5)
- a frekvenciafigyelés pontossága 40 és 400 Hz közötti váltakozó áram mérése esetén ± (0,1% + 3) 0,1 Hz-es felbontás mellett
- túlterhelés elleni védelem 1000A-nél


2. AC bemeneti áram mérése (tartományok / felbontás / pontosság):

60,00A / 0,010A / 40Hz ~ 400Hz ±(10,0%+10)
600,0A / 0,100A / 40Hz ~ 400Hz ±(10,0%+10)
1000,0A/1A/40Hz ~ 400Hz ±(10,0%+10)
- túlterhelés elleni védelem 1000A-nél

rugalmas áramhurokkal
30,00A / 0,010A / 40Hz ~ 400Hz ±(10,0%+10)
300,0A / 0,100A / 40Hz ~ 400Hz ±(10,0%+10)
3000,0A/1A/40Hz ~ 400Hz ±(10,0%+10)
- túlterhelés elleni védelem 3000A-nél


3. AC feszültség mérése (tartomány / felbontás / pontosság):

6 000 V / 0 001 V / 40 Hz ~ 400 Hz ± (1,2%+3)
60,00V / 0,010V / 40Hz ~ 400Hz ±(1,2%+3)
600,0V / 0,100V / 40Hz ~ 400Hz ±(1,0%+8)
1000,0V / 1V / 40Hz ~ 400Hz ±(1,0%+8)
- a frekvenciafigyelés pontossága a 40 Hz és 400 Hz ± (0,1% + 3) tartományban lévő váltakozó feszültség mérésekor 0,1 Hz felbontás mellett
- Túlterhelés elleni védelem 1000 Vrms-on
- bemeneti impedancia kb. 10 MGΩ

4. LPF AC V (mérés alacsony frekvenciájú szűrővel kb. 2,5 kHz)
(tartomány / felbontás / pontosság):
600,0V / 0,1V / ±(2,0%+5)
1000,0V / 1V / ±(2,0%+5)
- Túlterhelés elleni védelem 1000 Vrms-on
- bemeneti impedancia kb. 10 MGΩ


5. LPF AC V (mérés alacsony bemeneti impedanciával kb. 2kΩ)
(tartomány / felbontás / pontosság):
600,0V / 0,1V / ±(2,0%+5)
1000,0V / 1V / ±(2,0%+5)
- Túlterhelés elleni védelem 1000 Vrms-on
- bemeneti impedancia kb. kb 2kΩ


6. DC feszültség mérés
(tartomány / felbontás / pontosság):
600,0 mV / 0,100 mV / ± (0,8%+3)
6000V / 0,001V /±(0,5%+3)
60,00 V / 0,010 V / ± (0,5%+3)
600,0V / 0,100V / ±(0,5%+3)
1000,0V / 1V /±(0,5%+3)
- Túlterhelés elleni védelem 1000 Vrms-on
- bemeneti impedancia kb. 10 MGΩ


7. Ellenállásmérés
(tartomány / felbontás / pontosság):
600,0Ω / 0,1Ω / ±(1,0%+3)
6000kΩ / 0,001kΩ /±(1,0%+2)
60,00 kΩ / 0,01 kΩ / ± (1,0%+2)
600,0kΩ / 0,1kΩ / ±(1,0%+2)
6000MΩ / 0,001MΩ /±(2,0%+8)
60,00MΩ / 0,01MΩ /±(2,0%+8)
- Túlterhelés elleni védelem 1000 Vrms-on
- nyitott áramköri feszültség kb. 1V

8. Áramkör folytonosságának ellenőrzése:

- ha a mért ellenállás kisebb, mint 30Ω, a folyamatos áramkör jele hangjelzést ad
- 70Ω-nál nagyobb mért ellenállás esetén a szakadt áramkör jele nem szólal meg
- bizonytalanság 31Ω és 69Ω között
- nyitott áramköri feszültség körülbelül 1,0 V
- mérés 600Ω tartományban, 0,1Ω felbontással
- túlterhelés elleni védelem 1000 Vrms-nél


9. Dióda mérés:

- előrefelé a félvezető csomópont feszültségesése kisebb vagy egyenlő, mint 2 V
- szilícium átmenet esetén a tipikus feszültségesés 0,5-0,8 V
- nyitott áramköri feszültség körülbelül 3,0 V
- mérés 6.000V tartományban, 0.001V felbontással


10. Kapacitásmérés
(tartományok / felbontás / pontosság):
60,00 nF / 0,01 nF / ± (4,0%+25)
600,0nF / 0,1nF / ±(4,0%+5)
6000 μF / 0,001 μF / ± (4,0%+5)
60,00 μF / 0,01 μF / ± (4,0%+5)
600,0 μF / 0,1 μF / ± (4,0%+5)
6000mF / 0,001mF / ±10,0%+9
60,00mF / 0,01mF / ±10,0%+9
- Túlterhelés elleni védelem 1000 Vrms-on


11. Hőmérsékletmérés
(tartományok / felbontás / pontosság):
-40°C až +300°C / 0,1°C / ± 1,0°C+20
+300°C až +1000°C / 1°C / ±(1,0%+2)

-40°F až +572°F / 0,2°F / ±1,0%+40
+573°F až +1832°F / 1°F / ±(1,0%+4)


12. Frekvencia mérés és munkaciklus (töltés)
(tartományok / felbontás / pontosság):

frekvencia: 10Hz - 1MHz / 0,01Hz - 1kHz / ± (0,1% + 3)
Töltés: 10% - 99,0% / 0,1% / ± (2,6% + 7)

- Megjegyzés 1) Mérési érzékenység:
10Hz-től 100kHz-ig: 250mVrms ≤ bemeneti amplitúdó ≤ 20V RMS
100 kHz és 10 MHz között: 600 mV RMS ≤ bemeneti amplitúdó ≤ 20 V RMS

- 2. megjegyzés) A teljesítménymérés (üzemi ciklus) csak 10 Hz és 10 kHz közötti négyszöghullám esetén alkalmazható:
2Vpp ≤ bemeneti amplitúdó ≤ 20V p-p

- túlterhelés elleni védelem 1000 Vrms-nél


13. Érintésmentes elektromos térérzékelés (NCV):

- lehetővé teszi a feszültség alatt lévő vezetékek észlelését - az észlelt feszültség intenzitásának növekedésével az oszlopdiagram több szegmense jelenik meg, és magasabb érték esetén gyakran megszólal a berregő és a LED villogni kezd.

Egyéb paraméterek:

- maximális és minimális értékek mérése: igen
- mérés relatív (arány) üzemmódban feszültség és kapacitás méréshez: igen
- HOLD: igen
- lemerült akkumulátor jelzés: igen
- automatikus kikapcsolás: igen
- akkumulátoros tápellátás 1,5 V (R03): 2db
- háttérvilágítású kijelző mérete: 43 x 45 mm
- termék méretei: 272 x 81 x 43,5 mm
- a termék nettó tömege: 492g
- termék színe: piros és szürke


Csomag tartalma:

- bilincs multiméter UT206B: 1db
- mérővezetékek: 1 pár
- hőelem K 1000°C-ig: 1db
- akkumulátor 1,5 V (R03): 3db
- használati utasítás: 1db
