BMV 700 Health tracker

BMV 700 Health tracker – precíz akkumulátor felügyelet

A BMV-700 Health tracker egy nagy pontosságú akkumulátor-felügyeleti rendszer, amely folyamatosan figyeli az akkumulátor állapotát, így segít optimalizálni annak élettartamát és üzemeltetését. Kifejezetten hasznos napelemes rendszerekben, szigetüzemű és tartalék tápegységekben, lakóautókban, hajókon és minden olyan alkalmazásban, ahol az akkumulátor megbízhatósága kiemelten fontos.

Széles kompatibilitás és rugalmas beállítás

A készülék minden típusú ólomakkumulátorhoz (beleértve az AGM és zselés típusokat), valamint Li-ion akkumulátorokhoz is használható. A gyárilag beállított 200 Ah kapacitás könnyen módosítható, és 20–9999 Ah közötti akkumulátorokhoz illeszthető. Az eszköz automatikusan felismeri a 12, 24 és 48 V-os rendszereket, valamint támogatja a 12, 24, 36, 48, 60, 120, 144 és 288 V feszültségszinteket.

A BMV 700H változat magasabb, 70–350 V DC üzemi feszültségre készült, míg a BMV702 két akkumulátor vagy akkumulátor + hőmérséklet felügyeletét teszi lehetővé.

Mit mér a BMV-700?

A tracker részletes, valós idejű adatokat jelenít meg:

• aktuális akkumulátorfeszültség (V)
• az akkuba be- vagy kifolyó áram (A)
• az akkuba be- vagy kifolyó teljesítmény (W)
• a fogyasztók által felhasznált összes energia amperórában (Ah)
• az akkumulátor pillanatnyi töltöttségi szintje (%)
• becsült hátralévő üzemidő 50% kisütésig, az aktuális terhelés alapján

A készülék a Peukert-kitevő és az akkumulátor hatásfok figyelembevételével számolja az elérhető energiamennyiséget, így a kijelzett értékek a valós terhelési viszonyokhoz igazodnak.

Pontos mérés, alacsony fogyasztás

A BMV-700 6,5–95 V DC tápfeszültségről működik. Fogyasztása rendkívül alacsony: a háttérvilágítás nélküli kijelző és kikapcsolt relé mellett mindössze 4 mA (12 V-on) vagy 3 mA (24 V-on). A mérési pontosság kiemelkedő: a feszültség-, áram-, kapacitás- és teljesítményértékeknél kis eltéréshatárokkal dolgozik, így a felhasználó megbízható adatokra támaszkodhat.

A csomagban található 500 A / 50 mV-os sönt a negatív akkukábelre kerül, ezen keresztül mér a rendszer. Nagyobb áramok esetén 1000, 2000 A, illetve akár 9999 A-ig terjedő söntökkel is használható, 1–100 mV közötti feszültségtartományban.

Beépített memória és történeti adatok

A tracker eltárolja a legfontosabb történeti és határérték-adatokat, többek között:

• legmélyebb kisütés
• utolsó kisütés mértéke
• töltés/kisütés ciklusok száma
• átlagos kisütési mélység
• teljes kisütések száma
• maximális és minimális akkufeszültség
• napok száma az utolsó teljes feltöltés óta

Az elmentett beállítások és mért adatok áramkimaradás esetén is megmaradnak.

Riasztás és vezérlés relén keresztül

A BMV-700 vizuális és akusztikus riasztást ad túlfeszültség, alulfeszültség, illetve teljes töltés vagy mély kisütés közelében. Beépített reléje (max. 60 V / 1 A) a töltöttségi szint alapján kapcsolható. Gyári beállítás szerint 50% alatti töltöttségnél bekapcsol, 90% felett kikapcsol, de ezek az értékek szabadon módosíthatók, a logika megfordítható. A relé használható például külső riasztó, generátor vagy egyéb eszköz vezérlésére.

Egyszerű beépítés és csatlakoztatás

A tracker 63 mm átmérőjű, 69 × 69 mm-es takarókerettel, 31 mm mélységgel, így falba süllyeszthető, hátoldali hozzáférés nélkül is. Anyaga tartós műanyag, tömege 70 g, a sönt tömege 315 g, M10-es csatlakozócsavarokkal.

A csomag tartalma:

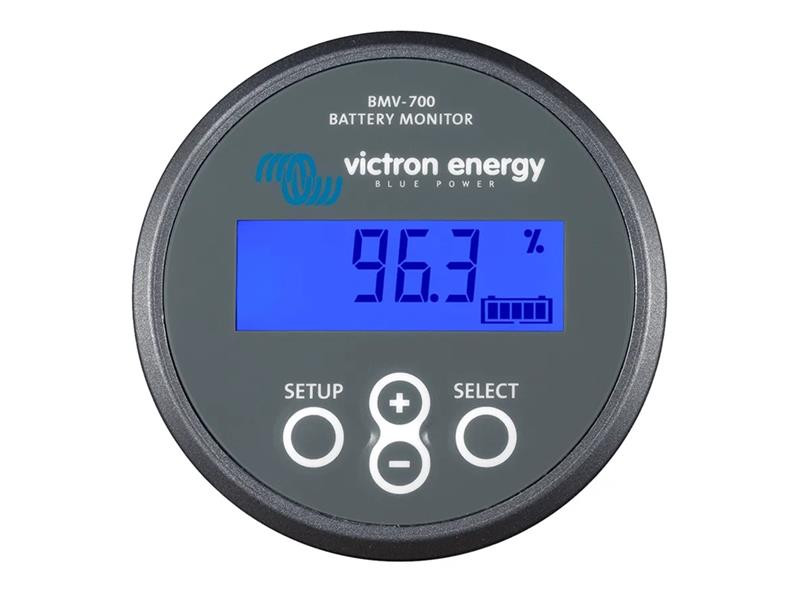

• BMV-700 tracker háttérvilágított digitális kijelzővel és kezelőszervekkel
• 69 × 69 mm-es műanyag takarókeret
• 500 A / 50 mV sönt, a negatív akkukábelhez
• 10 m-es UTP RJ12 kommunikációs és tápkábel a tracker és a sönt összekötéséhez
• 2 m-es biztosítékkal ellátott bekötőkábel a pozitív ághoz

A BMV-700 VE.Direct csatlakozón keresztül más eszközökhöz is illeszthető, például Color Control GX színes kijelzőhöz VE.Direct kábel vagy VE.Direct–USB interfész segítségével.

Megbízható működés szélsőséges körülmények között

Az eszköz -20 és +50 °C közötti hőmérséklettartományban használható, így kültéri, technikai helyiségekben vagy járművekben is stabilan üzemeltethető. A rendszeres automatikus kalibráció és a pontos mérési tartomány hozzájárul a hosszú távon is megbízható akkumulátor-felügyelethez napelemes és egyéb DC rendszerekben.
