A 3 fázis színek útmutatója a biztonságos bekötéshez

A háromfázisú színkódok alapjai

A háromfázisú hálózatoknál a kábelek színei egyfajta nemzetközi jelbeszédként működnek. Egy tapasztalt szakember egyetlen pillantással fel tudja mérni, melyik vezeték mire szolgál, anélkül, hogy bonyolult mérésekbe kellene bocsátkoznia. A helyes azonosítás szó szerint életbevágó, mert egyetlen rossz mozdulat, egyetlen felcserélt vezeték is katasztrófához vezethet.

De miért is ennyire fontos ez a színkódolás?

• A biztonság mindenekelőtt: Megakadályozza, hogy véletlenül összekeverjük a fázisokat a nullával vagy a földeléssel. Egy ilyen hiba könnyen okozhat áramütést, vagy végleg tönkreteheti a rákötött drága berendezést.
• Gyors és hatékony munkavégzés: Egyértelművé teszi a hibakeresést és a karbantartást. Ha valami nem működik, a színek alapján sokkal könnyebb elindulni a probléma forrása felé.
• Egységesség és átláthatóság: Biztosítja, hogy egy rendszer akkor is érthető és biztonságos maradjon, ha azt különböző időben, különböző szakemberek telepítették vagy bővítették.

Gondoljunk csak bele: a Magyarországon is kötelező MSZ HD 308 S2 szabványt pontosan azért hozták létre, hogy Európa-szerte felszámolják a korábbi, országonként eltérő jelölésekből adódó káoszt és veszélyforrásokat. Ez az egységesítés hatalmas lépés volt a biztonságos munkavégzés felé.

A legfontosabb színek és funkciók

A modern háromfázisú rendszerekben minden egyes vezetéknek megvan a maga pontos szerepe és a hozzá tartozó, egyedi szín. Az alábbi táblázat villámgyorsan összefoglalja a jelenleg érvényes, harmonizált színkódokat, amelyeket minden új telepítésnél vagy felújításnál kötelező használni. Ez az a tudás, ami nélkül ma már nem lehet felelősségteljesen dolgozni.

Aktuális harmonizált (MSZ HD 308 S2) színkódok

Ennek az egyszerű, de logikus rendszernek köszönhető, hogy egy magyar villanyszerelő ugyanolyan magabiztossággal és biztonsággal tud dolgozni egy németországi vagy spanyolországi modern hálózaton, mint itthon.

A fázisszínek múltja: egy kis magyar történelem

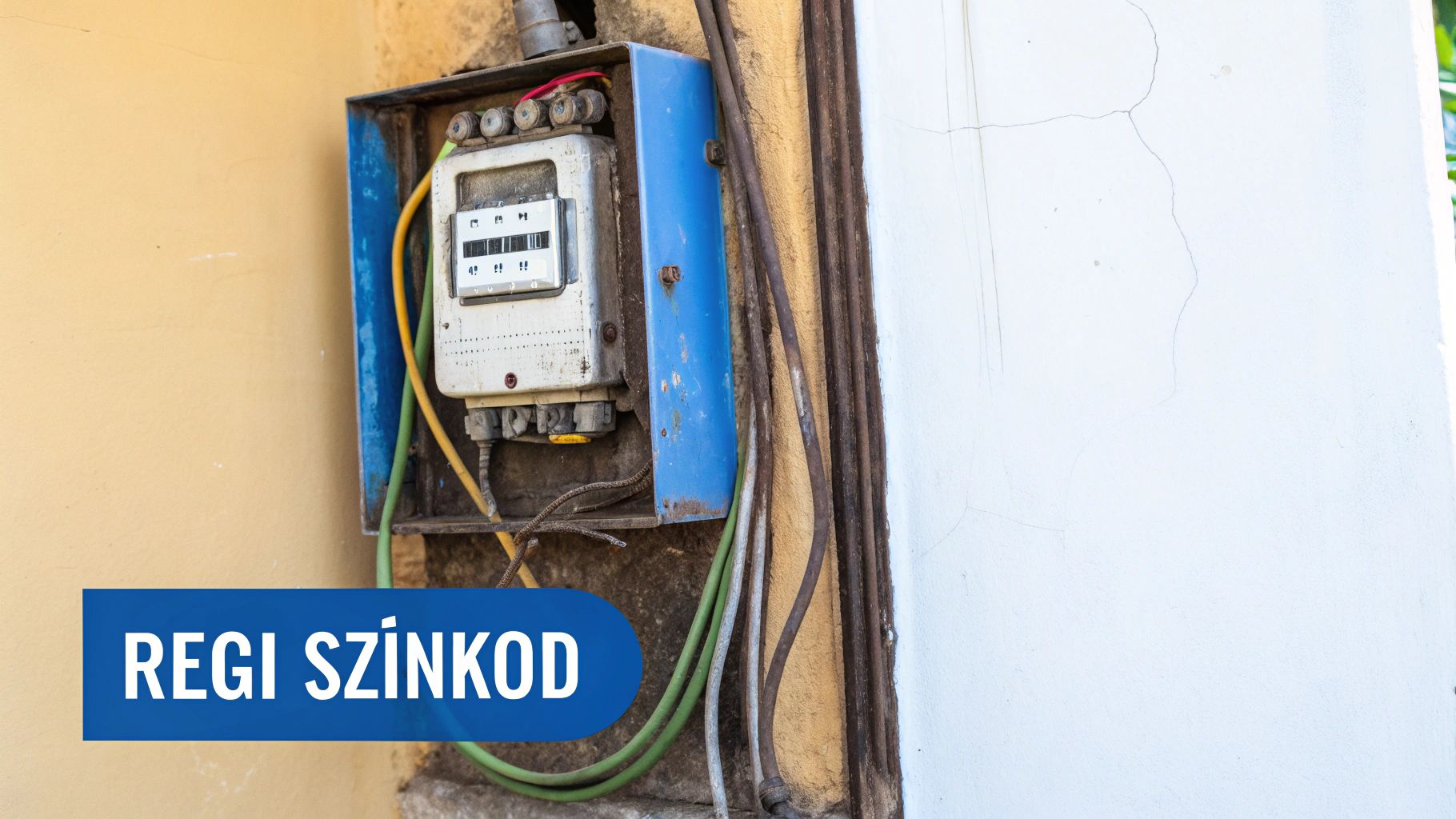

Aki már dolgozott régebbi épületben, biztosan belefutott a jelenségbe. A falból nem a megszokott barna, fekete és szürke drótok lógnak ki, hanem egy komplett színkavalkád: piros, sárga, kék, vagy éppen három tök egyforma fekete szál. Ez nem a trehányság jele, hanem egy letűnt kor szabványainak hagyatéka.

A 20. században Európa-szerte, és persze itthon is, több különböző színkódolás futott párhuzamosan. Ez a harmonizáció teljes hiánya komoly fejtörést okozott a villanyszerelőknek, hiszen sokszor még országon belül is eltérő gyakorlatokkal lehetett találkozni. A vezetékek biztos azonosítása nélkül pedig a munka nemcsak bonyolultabb, de életveszélyes is volt.

Éppen ezért van az, hogy egy régi ingatlannál a 3 fázis színek terén sosem bízhatunk a szemünknek. A régi szabványok ismerete segít megérteni, miért kötelező minden egyes beavatkozás előtt mérni.

A magyar lelemény és a nemzeti színek

És itt jön a meglepetés: a háromfázisú rendszerek színkódolásának története szorosan kötődik Magyarországhoz. Az 1890-es évek végén a Ganz gyárban dolgozó Kandó Kálmán nevéhez fűződik az egyik első, széles körben használt színjelölés, a kék-sárga-piros (R-S-T) sorrend. A legenda szerint a színeket Budapest zászlaja ihlette, így a magyar mérnöki zsenialitás egy kis nemzeti büszkeséget is csempészett az ipari szabványok világába. Ha érdekel a téma mélyebben, érdemes beleolvasni a Hobbielektronika fórumán zajló beszélgetésbe.

Ez a rendszer évtizedekig meghatározó volt itthon és a régióban. Azonban ahogy a nemzetközi kereskedelem és a munkaerő áramlása felpörgött, elkerülhetetlenné vált egy mindenki által ismert, egységes szabvány bevezetése.

Út az egységesítés felé

Az Európai Unió megalakulása és a közös piac fejlődése adta meg a végső lökést a szabványok harmonizálásának. A cél egy olyan közös szakmai „nyelv” létrehozása volt, ami minimálisra csökkenti a félreértések és balesetek esélyét.

A különböző nemzeti szabványok olyanok voltak, mintha minden ország a saját nyelvén írta volna a használati utasítást egy veszélyes géphez. Az MSZ HD 308 S2 szabvány bevezetése ezt a nyelvi káoszt szüntette meg.

Ez a folyamat vezetett el a ma ismert barna-fekete-szürke rendszerhez, ami Európa-szerte egyértelmű és logikus alapot teremt a biztonságos munkához. Persze a régi rendszerekkel a mai napig lépten-nyomon összefutunk, ezért a múlt ismerete kulcsfontosságú a jelen kihívásainak megoldásához.

A jelenlegi szabvány gyakorlati alkalmazása

Az MSZ HD 308 S2 szabvány bevezetése végre rendet vágott a korábbi évek színkavalkádjában. A cél persze nem egy szebb elosztószekrény volt, hanem egy egységes, logikus és mindenekelőtt biztonságos rendszer, amit Európa-szerte minden szakember azonnal megért. A ma érvényes 3 fázis színek – a barna, a fekete és a szürke – a villanyszerelés közös nyelvét alkotják.

Amikor egy hozzáértő ránéz egy modern kapcsolószekrényre, a színekből már olvassa is a rendszer felépítését. Ez a vizuális „ábécé” elképesztően felgyorsítja a munkát, és minimálisra csökkenti a hibák esélyét.

A barna, fekete, szürke trió: a fázisvezetők

A háromfázisú hálózat motorja a három fázisvezető, ezeken érkezik be az energia. A szabvány egyértelműen meghatározza a sorrendet és a hozzájuk tartozó színeket:

• L1 (első fázis): Barna
• L2 (második fázis): Fekete
• L3 (harmadik fázis): Szürke

Ez a sorrend nem szentírás, de bizonyos esetekben életbevágó. Különösen igaz ez a forgó motoroknál, mint amilyenek a szivattyúk, ipari gépek vagy a műhelyben a kompresszor. Ha itt felcseréljük a fázisokat, a motor fordítva indul el, ami könnyen tönkreteheti a gépet, vagy akár súlyos balesethez is vezethet.

Gondolj a fázisokra úgy, mint három futóra egy körpályán, akik egymástól pontosan 120 fokos távolságra követik egymást. Ez a tökéletesen összehangolt, eltolt mozgás adja a rendszer folyamatos és kiegyensúlyozott energiáját. A barna-fekete-szürke sorrend garantálja, hogy a „futók” a helyes ritmusban érkezzenek.

Egyébként egy sima elektromos főzőlapnál vagy vízmelegítőnél a sorrend felcserélése általában nem okoz galibát, de a szakszerű, tiszta és biztonságos munkához hozzátartozik, hogy mindig a szabványos sorrendet kövessük.

A kék és a zöld-sárga: két szín, amit soha ne használj másra!

A fázisvezetők mellett van két másik szín, amelyek szerepe talán még szigorúbb. Ezeket a színeket szigorúan tilos más célra használni, mert a funkciójuk közvetlenül az élet- és vagyonvédelemhez kötődik.

A nullavezető (N) – Csak és kizárólag kék

A nullavezető feladata, hogy zárja az áramkört, és a fogyasztótól visszavezesse az áramot. Erre a célra van fenntartva a kék szín. Ha valaki más színű vezetéket használ nullavezetőnek, azzal súlyos félreértéseket és akár halálos áramütést is okozhat.

A védővezető (PE) – A jellegzetes zöld-sárga

A zöld-sárga csíkos vezeték a védővezető (vagy köznyelven a földelés) összetéveszthetetlen jele. Neki egyetlen feladata van: ha valami meghibásodik – például testzárlatos lesz egy gép –, akkor ezen keresztül vezeti el a veszélyes feszültséget a földbe, megvédve ezzel az embert az áramütéstől, a berendezést pedig a további károsodástól. Ez a színkombináció annyira fontos, hogy nemzetközileg tilos bármi másra felhasználni. A zöld-sárga a rendszer láthatatlan biztonsági hálója.

A régi színkódok útvesztője: hogyan azonosítsuk őket biztonságosan?

Rengeteg régebbi épületben még a múlt századi szabványok szerint készült a villamos hálózat. Ez a gyakorlatban annyit tesz, hogy a falakban a ma megszokott barna-fekete-szürke helyett egy egészen másfajta színkavalkád rejtőzhet. Egy felújítás vagy hálózatbővítés során kulcsfontosságú ezeknek a régi rendszereknek a pontos, műszeres azonosítása, mert ha csak a színekre hagyatkozunk, abból súlyos, akár végzetes baleset is lehet.

A legnagyobb veszélyt pont a régi szabványok következetlensége jelenti. Nem volt egységes európai előírás, így nemcsak országonként, de néha még két különböző kivitelező munkája között is óriási eltérések lehettek. Pont ezért egy régi rendszeren dolgozni mindig egyfajta detektívmunka, ahol nem a szemünknek, hanem kizárólag a mérőműszernek hihetünk.

A leggyakoribb régi és új színek összevetése

Ahhoz, hogy egyáltalán el tudjunk indulni a régi rendszerekben, nem árt tisztában lenni a korábbi színkódokkal. Persze ez csak mankó – a mérést soha, semmilyen körülmények között nem spórolhatjuk meg –, de segít felkészülni, hogy milyen kombinációkkal futhatunk össze.

Az alábbi táblázat remekül szemlélteti, mekkora lehet a káosz a régi és a mai szabványok között.

Régi és új fázisszínek összehasonlítása

A táblázatból azonnal látszik a lényeg: régen egy kék vagy szürke vezeték simán lehetett fázis, ami ma már teljesen elképzelhetetlen. Ez tökéletesen megmutatja, miért életveszélyes a színek alapján találgatni egy vezeték funkciójáról.

A méréses azonosítás kötelező lépései

Ha régi hálózathoz kell nyúlni, a biztonságos azonosítás egy kőbe vésett protokoll szerint zajlik. A cél, hogy minden egyes vezetékről kétséget kizáróan megállapítsuk, mi a szerepe, még mielőtt bármit is rákötnénk.

1. Feszültségmentesítés és ellenőrzés: A legelső és legfontosabb lépés. Kapcsoljunk le mindent a kismegszakítóknál, majd egy feszültségkémlelővel (pl. Duspol) győződjünk meg róla, hogy tényleg egyetlen vezetékben sincs áram.
2. Vizuális felmérés: Nézzük át a vezetékek állapotát, a szigetelés épségét. Keressünk sérüléseket, gányolásra utaló jeleket, korábbi javítások nyomait.
3. Vezetékek beazonosítása méréssel: Feszültség alá helyezés után, rendkívüli óvatossággal, multiméterrel vagy kétpólusú feszültségvizsgálóval azonosítsuk be a fázisvezetőket. Jegyezzük fel, melyik szín melyik fázishoz (L1, L2, L3) tartozik.
4. Nulla- és védővezető ellenőrzése: A nullavezetőt és a védővezetőt a fázisokhoz képest mért feszültséggel (kb. 230V), illetve egymáshoz viszonyítva (itt 0V-ot kell mérnünk) tudjuk beazonosítani. A védővezetőnél a folytonosság ellenőrzése is kötelező!

Az aranyszabály, amit soha ne felejts el: Soha ne bízz a színekben, mindig mérj! Egy korábbi, szakszerűtlen beavatkozás miatt még az egyébként logikusnak tűnő régi színkódolás sem lehet megbízható.

Mit tegyünk, ha régi és új rendszert kell összekötni?

Felújításkor gyakori helyzet, hogy a régi hálózat egy részét meg kell hagyni, és ezt kell összekötni egy új, már a harmonizált szabvány szerint szerelt szakasszal. Ilyenkor a csatlakozási pontoknál szigorúan kötelező a régi vezetékeket az új szabvány színeivel egyértelműen és tartósan megjelölni.

Erre a legelterjedtebb megoldás a megfelelő színű zsugorcső vagy szigetelőszalag használata. Ha például egy régi fekete vezetékről méréssel kiderítettük, hogy az az L1-es fázis, akkor a kötési pontnál egy darab barna jelölést kell ráhúznunk. Ez garantálja, hogy a jövőben bármelyik szakember ránéz a rendszerre, azonnal és félreérthetetlenül látni fogja az egyes vezetékek funkcióját, megelőzve ezzel a későbbi baleseteket.

Biztonságos bekötés a gyakorlatban

A színek és szabványok ismerete persze csak a történet egyik fele. Ahol ez a tudás igazán próbára tétetik, az a bekötés maga – élesben. Itt egyetlen rossz mozdulat nem csupán egy drága berendezést küld a másvilágra, hanem súlyos, akár halálos áramütést is okozhat. Éppen ezért minden egyes villanyszerelési munkát a legnagyobb körültekintéssel, profi szerszámokkal és a biztonsági szabályok kőkemény betartásával kell végezni.

A háromfázisú gépek, mint egy villanymotor vagy egy modern indukciós főzőlap, különösen háklisak a helyes bekötésre. A fázisok sorrendje például közvetlenül megszabja egy motor forgásirányát. Egy rosszul bekötött szivattyú vagy szalagfűrész simán elindulhat fordítva, ami azonnali meghibásodáshoz vagy komoly balesethez vezethet. A biztonságos munka alfája és ómegája mindig a feszültségmentesítés és az alapos, műszeres ellenőrzés.

Fázisok azonosítása a terepen

Mielőtt bármihez is hozzányúlnánk, 100%-ig biztosnak kell lennünk, hogy melyik vezeték micsoda. Hol van a három fázis, hol a nulla, és hol a földelés. Ehhez nem a szemünkre, hanem a műszerekre hagyatkozunk.

• Fázisceruza: A legegyszerűbb eszköz, amivel megállapíthatjuk, hogy egy vezetéken van-e "szufla". Ha a hegyét a vezetőhöz érintjük, a benne lévő kis lámpa világít. De vigyázat! Ez csak arra jó, hogy a feszültség jelenlétét jelezze, a pontos értékét vagy a fázisok sorrendjét nem mutatja meg.
• Kétpólusú feszültségvizsgáló (pl. Duspol): Ez már egy sokkal komolyabb, profi szerszám. Nemcsak azt jelzi, hogy van-e feszültség, hanem a nagyságát is mutatja. Ezzel már biztonságosan kimérhető a fázis és a nulla (~230V), illetve két fázis (~400V) közötti feszültségkülönbség.
• Fázissorrend-mérő: Forgógépek, motorok bekötésénél gyakorlatilag kötelező. Rácsatlakoztatva a három fázisra, egyértelműen megmutatja a forgásirányt (jobbra vagy balra forog-e majd a motor), így elkerülhető a rossz bekötésből fakadó kár.

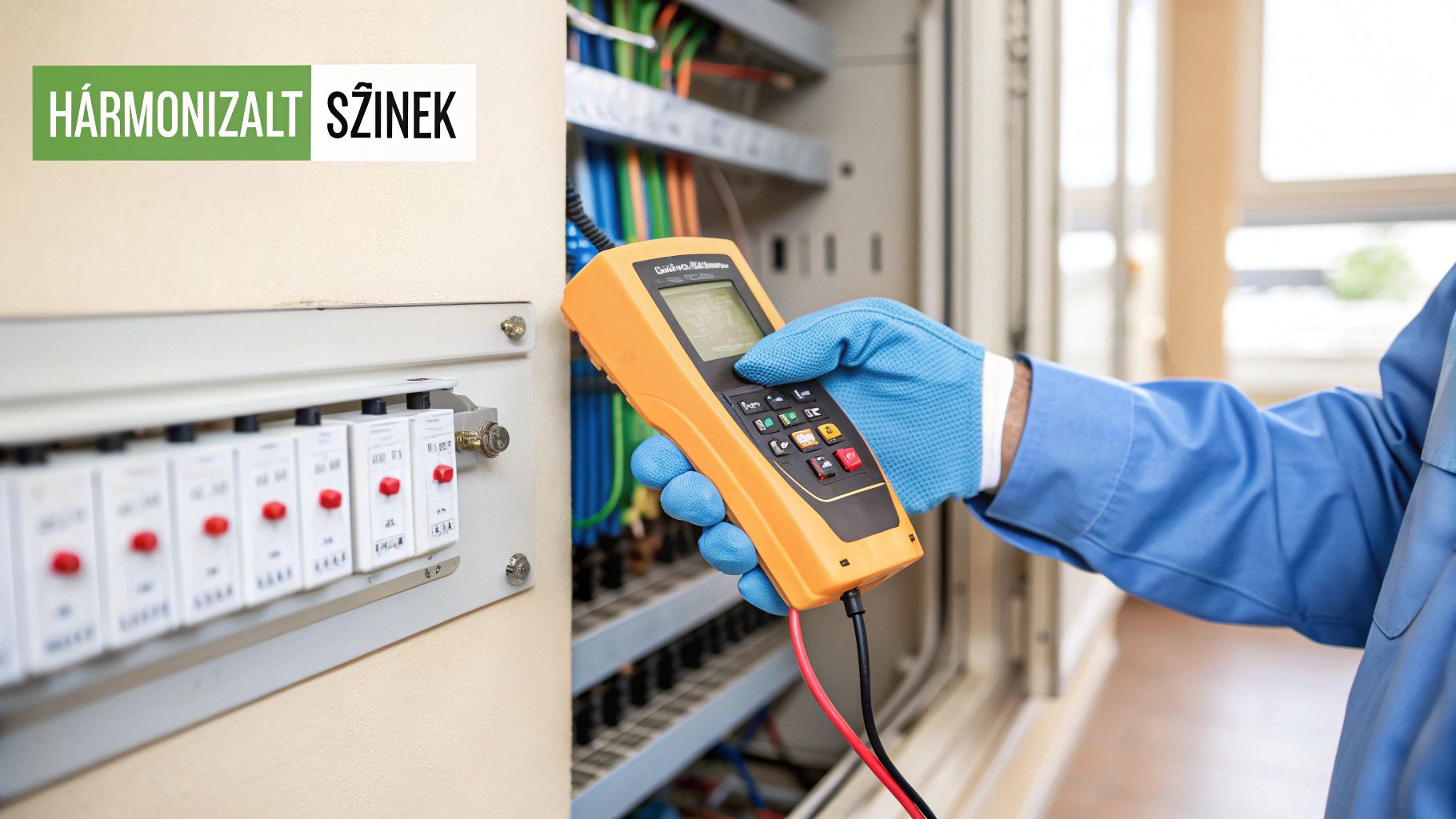

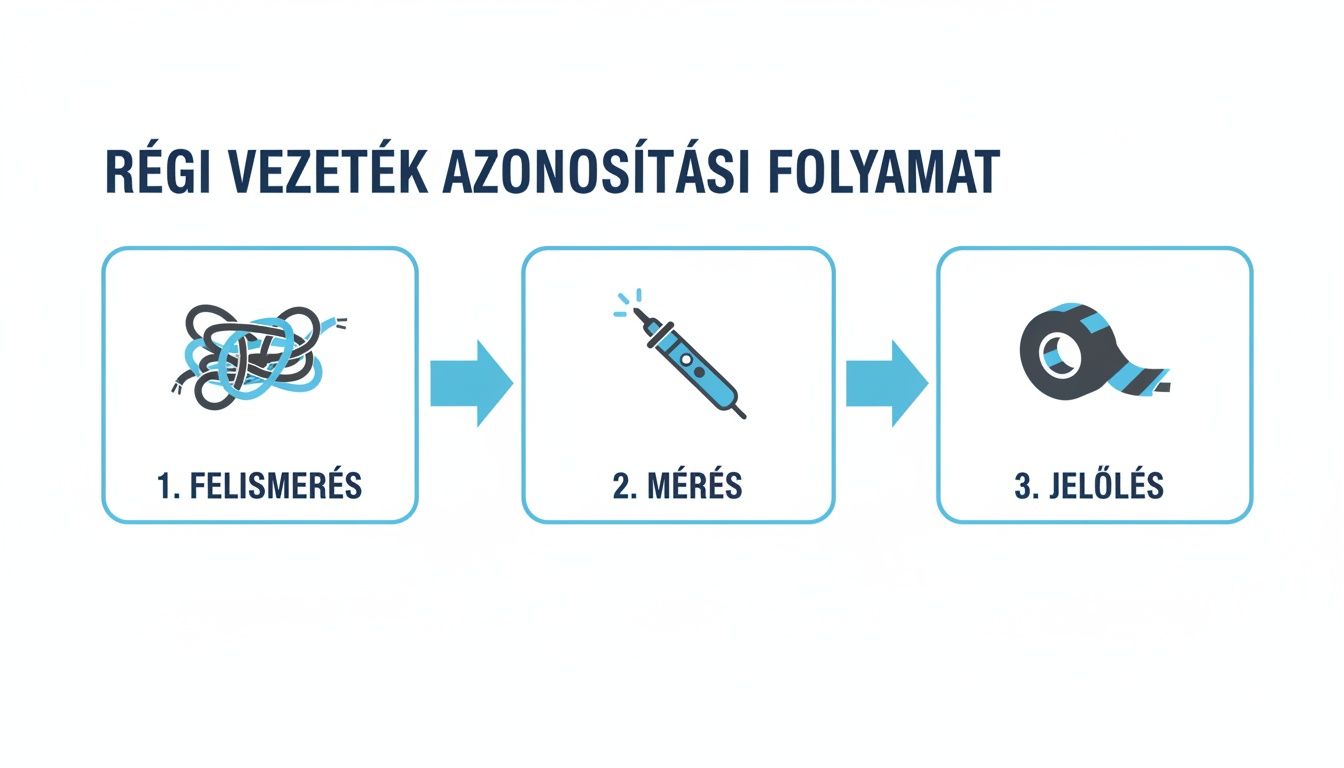

Az alábbi ábra tökéletesen szemlélteti, hogyan kell eljárni régi, ismeretlen vezetékek esetén.

Ahogy látszik, a szemrevételezés csak az első lépés. A lényeg a műszeres mérés, és csak utána jöhet a vezetékek megjelölése a ma érvényes szabvány szerint.

Életmentő biztonsági lépések

Bármilyen villanyszerelési munkába is fogunk, az alábbi lépések kihagyhatatlanok. Ezek nem javaslatok, hanem kőbe vésett szabályok, amiket minden körülmények között be kell tartani.

1. Feszültségmentesítés: Mindig, de mindig ez az első. Kapcsoljuk le a megfelelő kismegszakítót vagy a főkapcsolót.
2. Visszakapcsolás elleni biztosítás: Gondoskodjunk róla, hogy senki ne tudja véletlenül visszakapcsolni az áramot, amíg dolgozunk. Ez lehet egy lezáró lakat a kapcsolón, vagy egy jól látható, figyelmeztető tábla.
3. Feszültségmentesség ellenőrzése: Egy megbízható, kétpólusú feszültségvizsgálóval győződjünk meg róla, hogy a munkaterület valóban feszültségmentes. Minden vezetéken ellenőrizzük! Mérjünk a fázisok között, illetve a fázisok és a nulla, valamint a földelés között is.
4. Megfelelő szerszámok és védőfelszerelés: Kizárólag VDE minősítéssel rendelkező, szigetelt szerszámokat (csavarhúzó, fogó) használjunk. A védőkesztyű és a szigetelt talpú cipő szintén alap.

Ne felejtsük el: a villanyszerelés nem az a szakma, ahol a "majdnem jó" vagy a "talán jó lesz" elfogadható. A szabályok aprólékos betartása nem felesleges óvatoskodás, hanem a túlélés záloga. A legsúlyosabb balesetek szinte mindig a feszültségmentesség ellenőrzésének kihagyásából történnek.

Pár gyakori kérdés, ami a 3 fázis színeivel kapcsolatban felmerülhet

A háromfázisú rendszereknél, főleg a terepen, gyakran bukkannak fel ugyanazok a kérdések. Itt van néhány a leggyakoribbak közül, gyors és érthető válaszokkal, hogy ne legyen több félreértés.

Mi történik, ha véletlenül felcserélem a fázisokat?

Ez attól függ, mit szeretnél róla működtetni. Ha egy egyszerű, úgynevezett ohmos fogyasztóról van szó – gondolj itt egy elektromos főzőlapra vagy egy bojlerre –, általában semmi gondot nem okoz. Az eszköz ugyanúgy melegíteni fog, észre sem veszed a cserét.

Viszont a forgó motoroknál már teljesen más a helyzet! Egy szivattyú, kompresszor, szalagfűrész vagy bármilyen háromfázisú villanymotor esetén a fázisok felcserélése megfordítja a motor forgásirányát. Ez pedig azonnali meghibásodáshoz, a gép tönkremeneteléhez, vagy ami még rosszabb, súlyos balesethez vezethet.

A zöld-sárga vezetéket használhatom másra is, ha épp nincs más kéznél?

Soha, semmilyen körülmények között! Ezt a szabályt kőbe kell vésni. A zöld-sárga színkombináció az egész világon a védővezető (PE) számára van fenntartva. Ez a vezeték az életvédelmi rendszer alfája és ómegája, ami hiba esetén elvezeti a készülékházra került veszélyes feszültséget.

Ha valaki ezt a vezetéket fázisnak vagy nullának köti be, egy időzített bombát, egy láthatatlan, életveszélyes csapdát készít. A következő villanyszerelő, aki a hálózaton dolgozik, joggal hiheti azt, hogy a zöld-sárga érintése biztonságos. Ez a feltételezés könnyen halálos áramütéshez vezethet.

Mit tegyek, ha a vezetékek mind egyforma színűek?

Régi épületeknél, ipari környezetben nem ritka, hogy a vezetékek szigetelése az évek során teljesen kifakult, vagy eleve azonos színű – például három fekete – ereket használtak a telepítéskor. Ilyenkor a szemrevételezés fabatkát sem ér.

A biztonságos és szakszerű eljárás a következő:

1. Feszültségmentesíts! És gondoskodj róla, hogy senki ne tudja véletlenül visszakapcsolni.
2. Mérj! Egy kétpólusú feszültségmérővel, feszültség alatt, óvatosan mérd ki a vezetékek közti feszültségeket. A fázisok között kb. 400V-ot, a fázisok és a nulla között pedig kb. 230V-ot kell mérned.
3. Jelöld meg! Ha beazonosítottad a vezetőket, használj szabványos színű szigetelőszalagot (barna, fekete, szürke) a tartós és egyértelmű jelölésükhöz.

Egyfázisú bekötésnél a fázisvezető lehet fekete vagy szürke is?

Igen, simán. Míg a háromfázisú rendszereknél az L1 fázist a barna szín jelöli, egy sima egyfázisú hálózatnál a fázisvezető lehet barna, fekete, vagy akár szürke is. A lényeg, hogy a másik két szent és sérthetetlen színhez ne nyúlj: a kék mindig a nullavezetőé, a zöld-sárga pedig a védővezetőé marad.
